MEMS инерциальный измерительный модуль U5000 представляет собой высоконадежный и экономичный шестиосевой MEMS инерциальный измерительный модуль, широко применяемый в навигации, управлении и измерениях для транспортных средств, судов и беспилотников. Серия инерциальных измерительных модулей U5000 интегрирует высокопроизводительные MEMS-гироскопы и MEMS-акселерометры в независимой конструкции. Используемые в системе гироскопы и акселерометры представляют ведущий уровень MEMS инерциальных устройств. Трехосевые MEMS-гироскопы измеряют угловое движение носителя, а трехосевые MEMS-акселерометры измеряют линейное ускорение носителя. Система выполняет внутреннюю компенсацию нулевого положения, масштабного коэффициента, неортогональности и членов, связанных с ускорением, по всем температурным параметрам, сохраняя высокую точность измерения в течение длительного времени.
Серия инерциальных измерительных модулей U5000 может конфигурироваться различным аппаратным и программным обеспечением в соответствии с потребностями пользователя.
Номер детали, :
U5000
Минимальный заказ (MOQ) :
1
| Параметры | Технические показатели |
| Гироскоп | |
| Диапазон измерения(°/s) | ±500 |
| Нулевое смещение по всему температурному диапазону(°/h,3σ) | ≤30 |
| Стабильность нулевого смещения(°/h,10s) | ≤2 |
| Нестабильность нулевого смещения(°/h, allan, typ) | ≤0.1 |
| Повторяемость нулевого смещения(°/h) | ≤1 |
| Случайное блуждание угла(°/√h) | ≤0.1 |
| Нелинейность масштабного коэффициента(ppm) | ≤100 |
| Перекрестная связь(rad) | ≤0.001 |
| Полоса пропускания(Hz) | ≥200Hz |
| Акселерометр | |
| Диапазон измерения(g) | ±30 |
| Нулевое смещение по всему температурному диапазону(mg,3σ) | ≤2 |
| Стабильность нулевого смещения(μg,10s) | ≤50 |
| Нестабильность нулевого смещения(μg, allan, typ) | ≤30 |
| Повторяемость нулевого смещения(ug) | ≤50 |
| Случайное блуждание скорости(m/s/√h) | ≤0.03 |
| Нелинейность масштабного коэффициента(ppm,±1g) | ≤100 |
| Перекрестная связь(rad) | ≤0.001 |
| Полоса пропускания(Hz) | ≥200Hz |
| Физические характеристики | |
| Питание(V) | 5~12 |
| Мощность в установившемся режиме(W) | ≤2 |
| Время запуска(s) | ≤2 |
| Частота обновления данных(Hz,max) | 2000 |

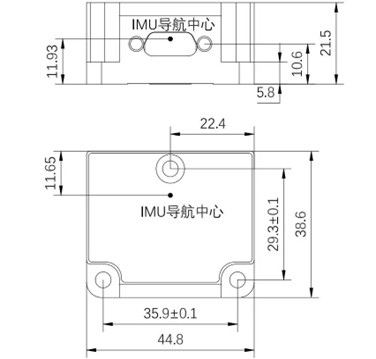

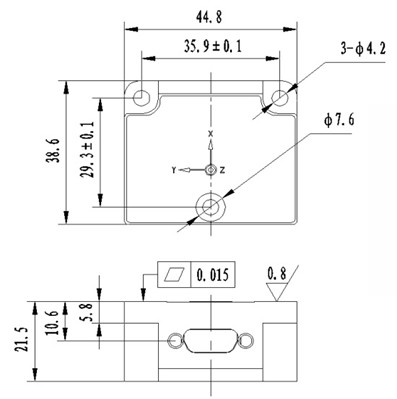

| Габариты(mm×mm×mm) | 44.8×38.6×21.5 |
| Вес (g) | 52±5 |
| Условия эксплуатации | |
| Рабочая температура(℃) | -40~80 |
| Температура хранения(℃) | -55~85 |
| Вибрация(g,RMS) | 20~2000HZ,6.06 |
| Удар(g) | 500/1ms |
A: U5000 представляет собой высокоточный шестиосевой MEMS инерциальный измерительный блок (IMU), объединяющий трехосевой гироскоп и трехосевой акселерометр, подходящий для навигации, управления и измерения ориентации.
A: Диапазон гироскопа составляет ±500°/s, смещение по всему температурному диапазону ≤30°/h (3σ), случайное блуждание угла ≤0.1°/√h; диапазон акселерометра ±30 g, смещение по всему температурному диапазону ≤2 mg, максимальная частота данных 2000 Hz.
A: Изделие широко применяется в управлении полетом БПЛА, измерении ориентации автомобилей и судов, платформах стабилизации антенн, мобильном картографировании, системах испытаний автономного вождения и других задачах; оно также может использоваться как решение для замены и совместимости со STIM320.
