Высокоточный MEMS IMU с цифровым выходом, 10-осевой тактический инерциальный модуль для навигации и автономных систем
U16488 — это 10-осевой MEMS инерциальный сенсорный модуль, созданию которого мы посвятили себя. Состоит из 3-осевого гироскопа, 3-осевого акселерометра, 3-осевого магнитометра и барометра. Высокая точность и разрешение, способен улавливать тонкие вибрации и наклоны. Выход большой программы позволяет воспринимать действия в большой динамике. Все модули оснащены сверхшироким диапазоном температурной точной температурной компенсации и независимой калибровкой перед выходом с завода, что позволяет каждому модулю стабильно работать в различных экстремальных рабочих условиях при обеспечении высокой согласованности характеристик продукта.
-
Номер детали :
U16488
-
Минимальный объем заказа (MOQ) :
1
чем мы можем помочь
Вы можете связаться с нами любым удобным для вас способом. Мы доступны 24/7 по электронной почте или телефону.
- Описание

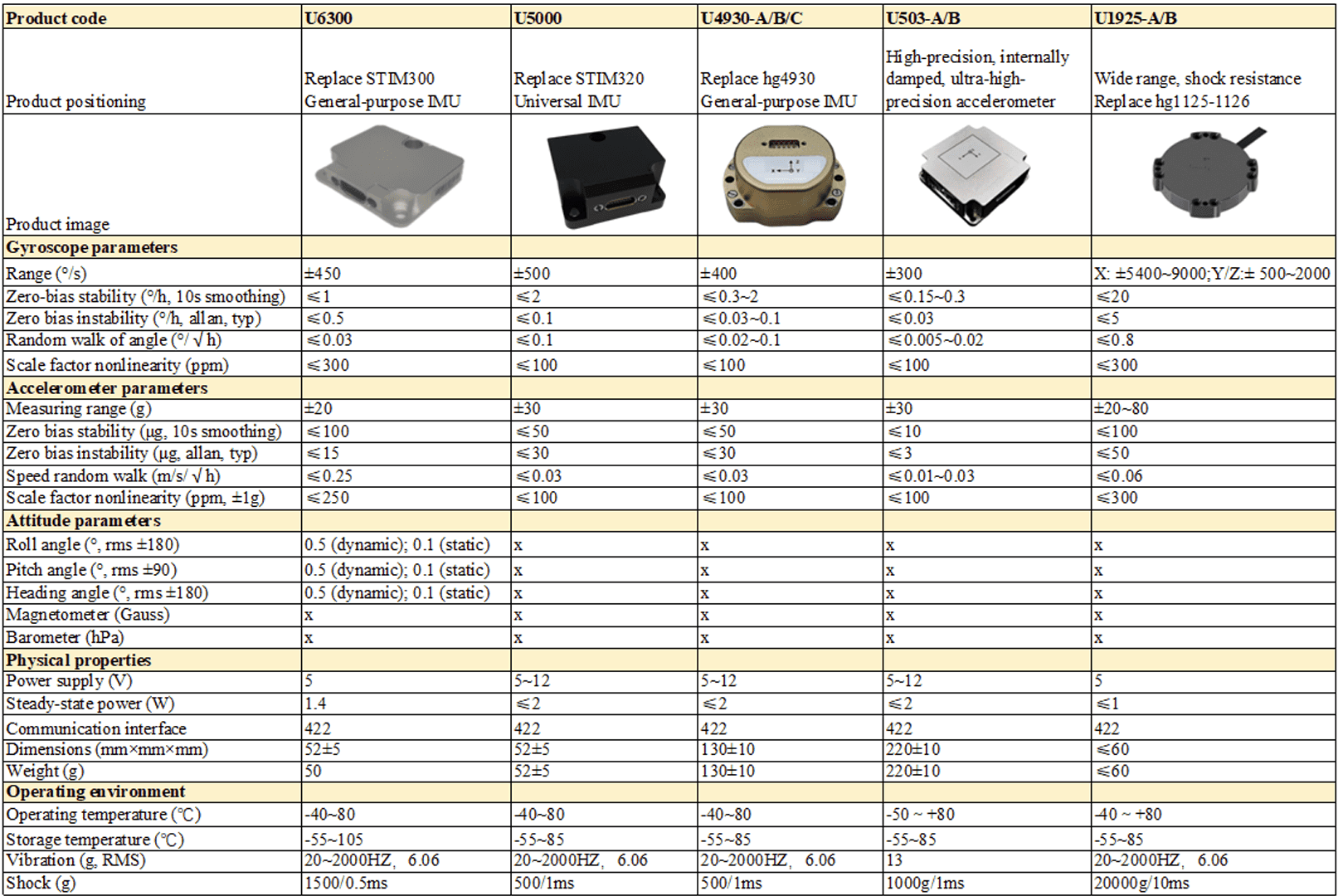

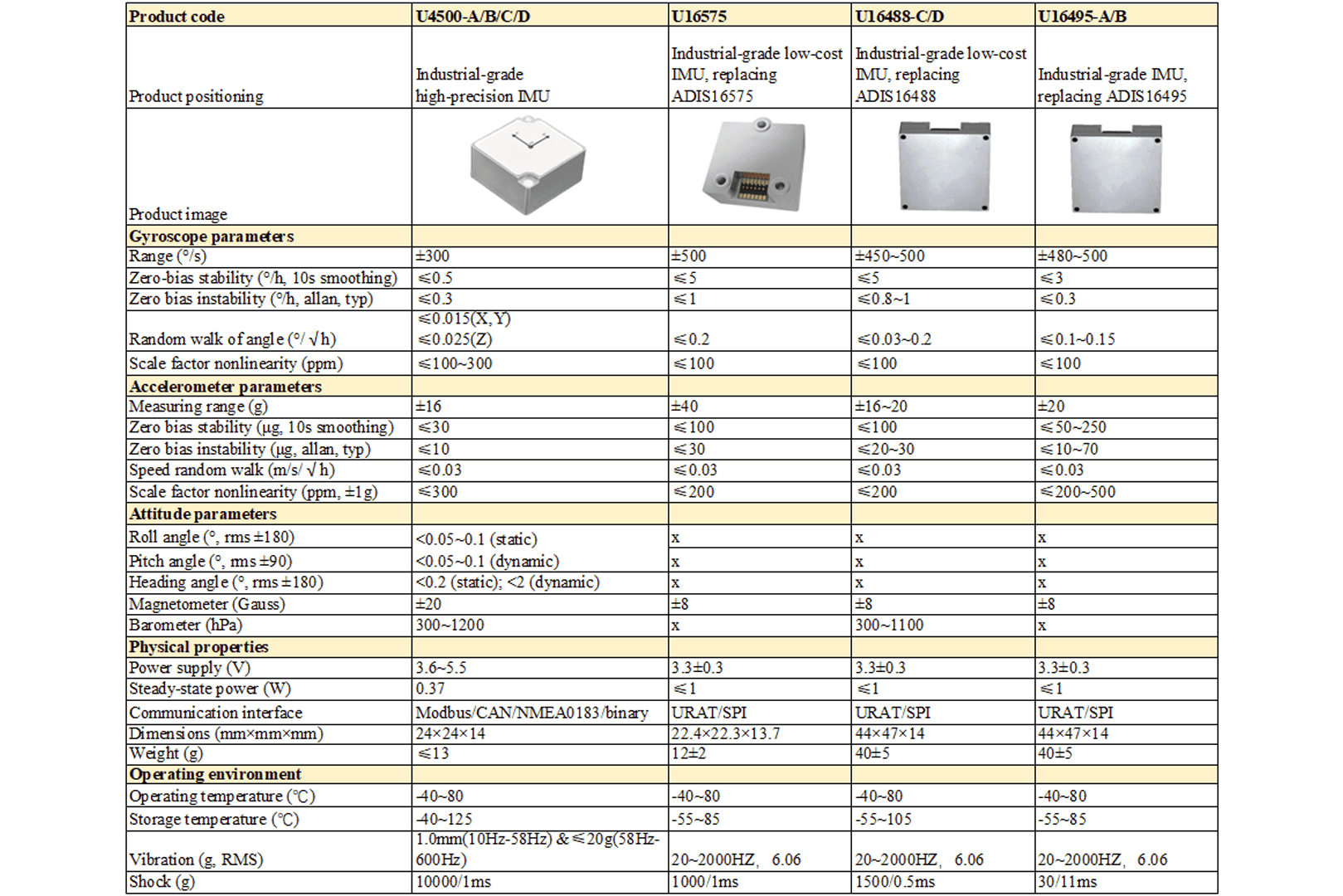

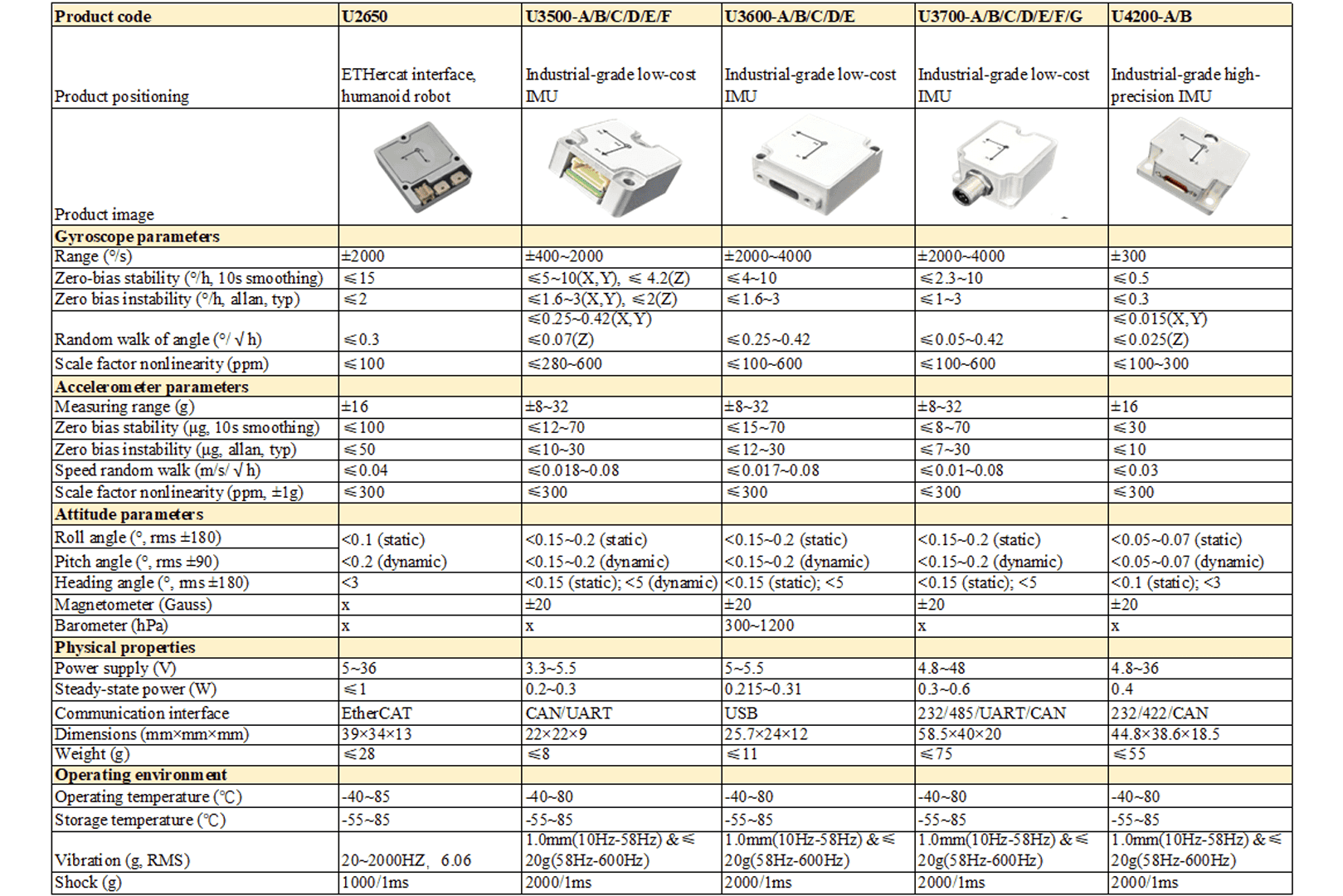

Серия продукции и параметры
| Параметры | Условия испытаний/Примечания | A | B | C | Единица |
| Гироскопы | |||||
| Диапазон измерения | ±500 | ±500 | ±500 | °/s | |
| Нестабильность нулевого смещения1 | @25 °C, дисперсия Аллана, 1σ | 1 | 0.5 | 0.3 | °/h |
| Неортогональность между осями | 0.02 | 0.02 | 0.02 | град | |
| Внутренняя частота среза фильтра нижних частот | Программно регулируемая | 47 | 47 | 47 | Hz |
| ODR | 200 | 200 | 200 | Hz | |
| Измеренная задержка | 7 | 7 | 7 | ms | |
| Изменение нулевого смещения во всем диапазоне температур2 | -40~ 85 °C, <=1 °C/min@1σ | 1 | 0.5 | 0.3 | °/h |
| Случайное блуждание2 | @25 °C, дисперсия Аллана, 1σ | 0.1 | 0.05 | 0.03 | °/√hr |
| Ошибка масштабного коэффициента | 1.5 | 1.2 | 1.2 | ‰ | |
| Нелинейность масштабного коэффициента | 200 | 200 | 100 | ppm | |
| Акселерометр | |||||
| Диапазон измерения | ±20 | ±20 | ±20 | g | |
| Нестабильность нулевого смещения1 | @25 °C, дисперсия Аллана, 1σ | 40 | 20 | 20 | μg |
| Неортогональность между осями | 0.02 | 0.02 | 0.02 | град | |
| Внутренняя частота среза фильтра нижних частот | Программно регулируемая | 47 | 47 | 47 | Hz |
| ODR | 200 | 200 | 200 | Hz | |
| Измеренная задержка | 7 | 7 | 7 | ms | |
| Изменение нулевого смещения во всем диапазоне температур2 | -40~ 85 °C, <=1 °C/min@1σ | 1 | 0.3 | 0.3 | mg |
| Случайное блуждание2 | @25 °C, дисперсия Аллана, 1σ | 0.03 | 0.03 | 0.02 | м/с/√ч |
Производственный процесс
Больше похожих продуктов
Размеры продукта
Сценарии применения
Аэрокосмическая отрасль
Авиация
Оружие
Применение инерциального измерительного блока
Инерциальный измерительный блок U16488 подходит для сценариев навигации и управления, таких как управление полетом БПЛА, измерение ориентации транспортных средств/судов и интегрированная навигация, платформа стабилизации антенны и мобильное картографирование.
Аэрокосмическая отрасльАвиацияОружиеFAQ
В1: Что такое U16488 IMU?
A: U16488 — это 10-осевой MEMS высокоточный инерциальный измерительный блок (IMU), объединяющий 3-осевой гироскоп, 3-осевой акселерометр, 3-осевой магнитометр и барометр. Он обеспечивает высокую стабильность, низкий дрейф смещения и цифровой выход для навигации и автономных систем.
В2: Каковы основные особенности?
A: Тактический MEMS гироскоп: нестабильность смещения 0.8°/hr, случайное блуждание 0.1°/√hr
MEMS акселерометр: нестабильность смещения 10μg
Полная температурная калибровка (–40℃ ~ +85℃)
Ударопрочность: 2000g / Виброустойчивость: 10g (10–2000Hz)
Компактный размер: 47 × 44 × 14 mm, 32.2 g
Цифровые интерфейсы: UART / SPI, выход до 200Hz
В3: Для каких применений он подходит?
A: Автономное вождение: автомобили, роботы, инженерные транспортные средства, подводные системы
Стабильные платформы: карданные подвесы, динамические коммуникационные антенны
Навигационное управление: БПЛА, робототехника, системы самоуправления
