U16575 — шестиосевой MEMS IMU с цифровым выходом SPI/UART, совместимый с ADIS16575
Гироскоп
Диапазон измерения (°/s): ±500
Смещение по всему температурному диапазону (°/h, 1σ): 100
Стабильность смещения (°/h, усреднение 10s): 5
Нестабильность смещения (°/h, Allan, тип.): 1
Повторяемость смещения (°/h): 5
Случайное блуждание угла (°/√h): 0.2
Нелинейность масштабного коэффициента (ppm): 150
Акселерометр
Диапазон измерения (g): ±20
Смещение по всему температурному диапазону (mg, 1σ): ≤3（XY）≤6（Z）
Стабильность смещения (μg, усреднение 10s): 100
Нестабильность смещения (μg, Allan, тип.): 30
Повторяемость смещения (μg): 30
Случайное блуждание скорости (m/s/√h): 0.03
Нелинейность масштабного коэффициента (ppm, ±1g): 200
-
Номер детали :
U16575
-
Замещаемое изделие :
ADIS16575
чем мы можем помочь вам
Вы можете связаться с нами любым удобным для вас способом. Мы доступны 24/7 по электронной почте или телефону.
- Описание

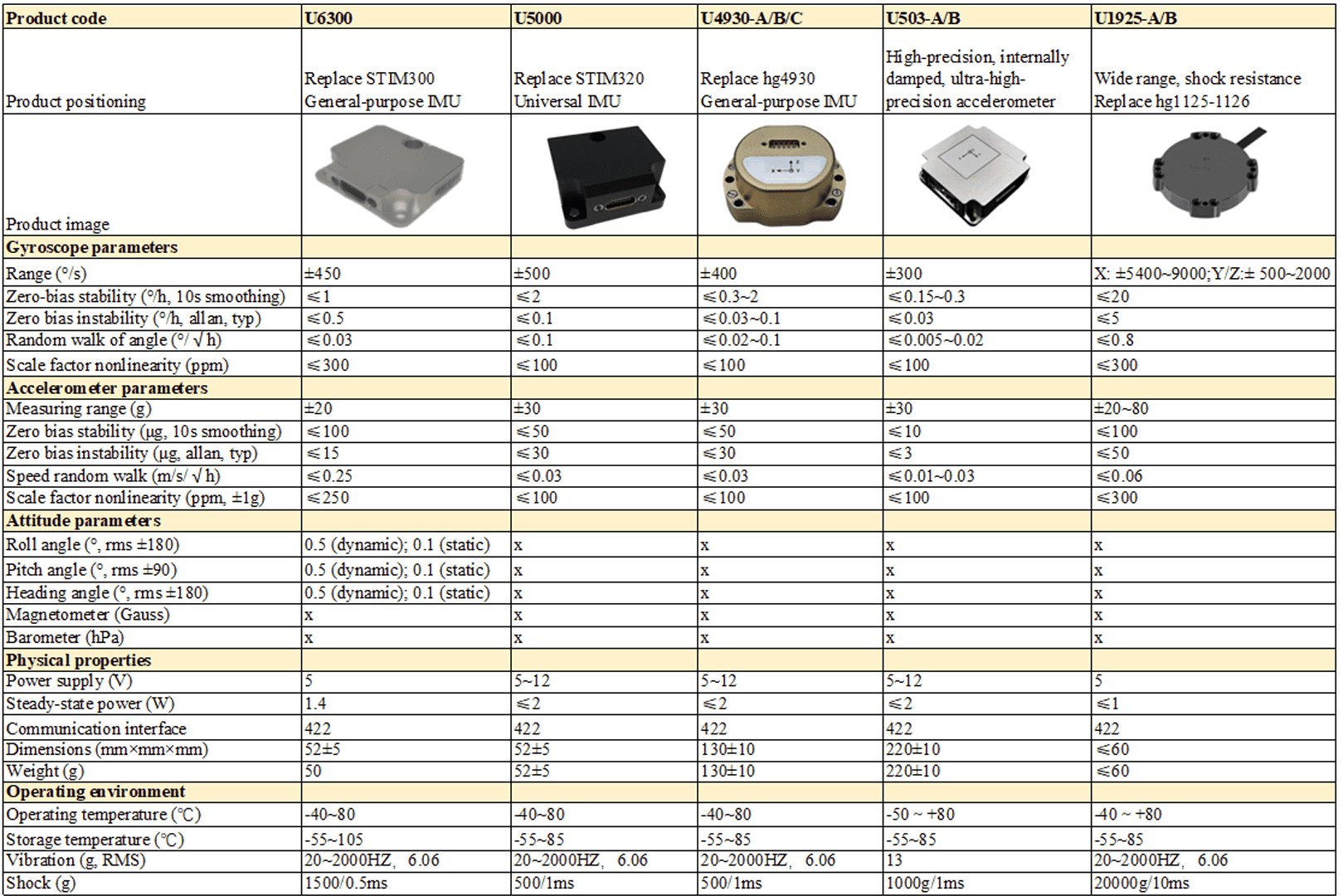

Серия продукции и параметры
| Параметр | Показатели | Единица |
| Гироскоп | ||
| Диапазон измерения | ±400 | °/s |
| Полнотемпературное смещение нуля | ≤80 | °/h, 3σ |
| Стабильность смещения нуля | ≤5 | °/h, 10s |
| Нестабильность смещения нуля | ≤1 | °/h, Allan, тип. |
| Повторяемость смещения нуля | ≤5 | °/h |
| Случайное блуждание угла | ≤0.3 | °/√h |
| Нелинейность масштабного коэффициента | ≤150 | ppm |
| Перекрестная связь | ≤0.001 | rad |
| Полоса пропускания | ≥200Hz | Hz |
| Акселерометр | ||
| Диапазон измерения | ±10 | g |
| Полнотемпературное смещение нуля | ≤5 | mg, 3σ |
| Стабильность смещения нуля | ≤300 | μg, 10s |
| Нестабильность смещения нуля | ≤30 | μg, Allan, тип. |
| Повторяемость смещения нуля | ≤50 | Ug |
| Случайное блуждание скорости | ≤0.03 | m/s/√h |
| Нелинейность масштабного коэффициента | ≤200 | ppm, ±1g |
| Перекрестная связь | ≤0.001 | rad |
| Полоса пропускания | ≥200Hz | Hz |
| Физические свойства | ||
| Питание | 3.3 | V |
| Потребляемая мощность в установившемся режиме | ≤1 | W |
| Время запуска | ≤2 | s |
| Интерфейс связи | Один интерфейс — SPI, другой — UART | |
| Частота обновления | 1000 | Hz, макс. |
| Габариты | 22.4*22.3*13.7 | mm |
| Масса | 12±2 | g |
| Рабочая среда | ||
| Рабочая температура | -40~80 | ℃ |
| Температура хранения | -55~85 | ℃ |
| Вибрация | 20~2000HZ，6.06 | g, RMS |
| Удар | 1000/1ms | g |
Производственный процесс
Больше похожих продуктов
Размеры продукта
Сценарии применения
Аэрокосмическая отрасль
Авиация
Вооружение
Применение инерциального измерительного блока
U16575 подходит для измерения ориентации и управления движением дронов, роботов и промышленного оборудования, а также для интегрированной навигации GNSS/INS. Как совместимая замена ADIS16575, он может выдавать шестиосевые инерциальные данные с максимальной частотой 2000Hz через SPI/UART и охватывать условия эксплуатации от -40 до 80℃.
Аэрокосмическая отрасльАвиацияВооружениеЧасто задаваемые вопросы
Q1: 1. Может ли U16575 заменить ADIS16575?
Да. В спецификации продукта U16575 явно отмечен как совместимый с ADIS16575, что делает его пригодным в качестве замены для обновления системы или локальной замены.
Q2: 2. Каковы основные показатели производительности U16575?
Диапазон гироскопа ±500°/s, полнотемпературное смещение ≤100°/h (3σ), ARW ≤0.2°/√h; диапазон акселерометра ±20 g, полнотемпературное смещение ≤3 mg (XY) / ≤6 mg (Z).
Q3: 3. Каковы интерфейс, скорость передачи данных и диапазон рабочих температур?
Поддерживаются два интерфейса SPI + UART, максимальная частота обновления составляет 2000 Hz; диапазон рабочей температуры от -40℃ до +80℃, также предусмотрены полнотемпературная калибровочная компенсация и встроенный датчик температуры.
