Низкошумящий инерциальный измерительный блок MEMS IMU с диапазоном 450°/s для беспилотной авиации
Серия высокоточных MEMS-IMU U7000 представляет собой высоконадежную и экономичную шестикоординатную комбинацию MEMS-инерциальных датчиков, которая может широко использоваться в навигации, управлении и измерительных задачах, связанных с инерциальной навигацией и стабилизацией ориентации.
Серия этих инерциальных измерительных блоков MEMS может конфигурироваться различным программным и аппаратным обеспечением в соответствии с потребностями пользователя. Для отдельных инерциальных навигационных применений гироскопы могут заменяться высокоточными или высокодинамичными MEMS-гироскопами, чтобы в максимальной степени удовлетворить потребности разных пользователей.
-
Номер детали, :
U7000
-
Order(MOQ) :
1
чем мы можем помочь вам
Вы можете связаться с нами любым удобным для вас способом. Мы доступны 24/7 по электронной почте или телефону.
- Описание
Серии и параметры продукта
| Параметр | U7000-A | U7000-B | Единица |
| Гироскопы | |||
| Диапазон измерения | ±400 | ±400 | °/s |
| Стабильность нулевого смещения по всему температурному диапазону (10 s, 1σ) | ≤10 | ≤2 | °/h |
| Стабильность нулевого смещения (10 s, 1σ) | ≤1 | ≤0.3 | °/h |
| Стабильность нулевого смещения (Аллан) | ≤0.1 | ≤0.07 | °/h |
| Повторяемость нулевого смещения (1σ) | ≤1 | ≤0.3 | °/h |
| Случайное блуждание угла | ≤0.05 | ≤0.02 | °/√h |
| Нелинейность масштабного коэффициента | ≤100 | ppm | |
| Полоса пропускания (регулируемая) | 100 | Hz | |
| Акселерометры | |||
| Диапазон измерения | ±30 | g | |
| Стабильность нулевого смещения по всему температурному диапазону (10 s, 1σ) | ≤1 | mg | |
| Стабильность нулевого смещения (10 s, 1σ) | ≤100 | μg | |
| Стабильность нулевого смещения (Аллан) | ≤15 | μg | |
| Повторяемость нулевого смещения (1σ) | ≤100 | μg | |
| Случайное блуждание | ≤10 | mm/s/√h | |
| Нелинейность масштабного коэффициента | ≤500 | ppm | |
| Полоса пропускания (регулируемая) | 100 | Hz | |
| Электрический/механический интерфейс | |||
| Питание | 5 ~ 12 | V | |
| Потребляемая мощность | 1.5 | W | |
| Время запуска | 2 | s | |
| Интерфейс связи | RS422/RS232 | ||
| Частота обновления данных | 200 (настраиваемая, до 1kHz) | Hz | |
| Габариты | 44.8 x 38.6 x 21.5 | mm | |
| Масса | 55±5 | g | |
| Окружающая среда | |||
| Рабочая температура | -40 ~ +80 | ℃ | |
| Температура хранения | -55 ~ +85 | ℃ | |
| Вибрация | 6.06 | g, Rms | |
| Удар | 1000g/1ms (при питании) | g | |

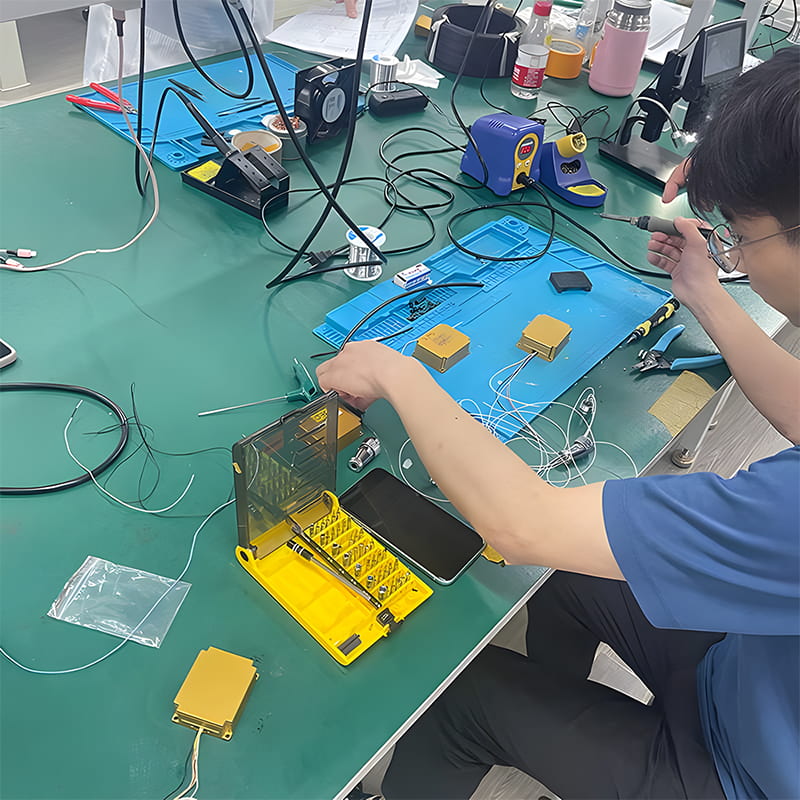

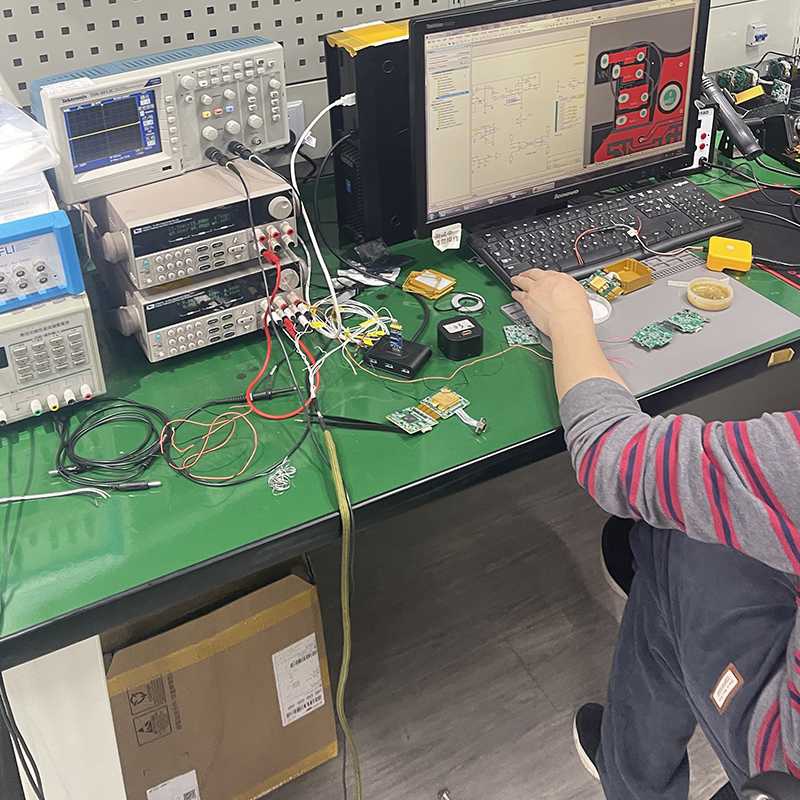

Производственный процесс

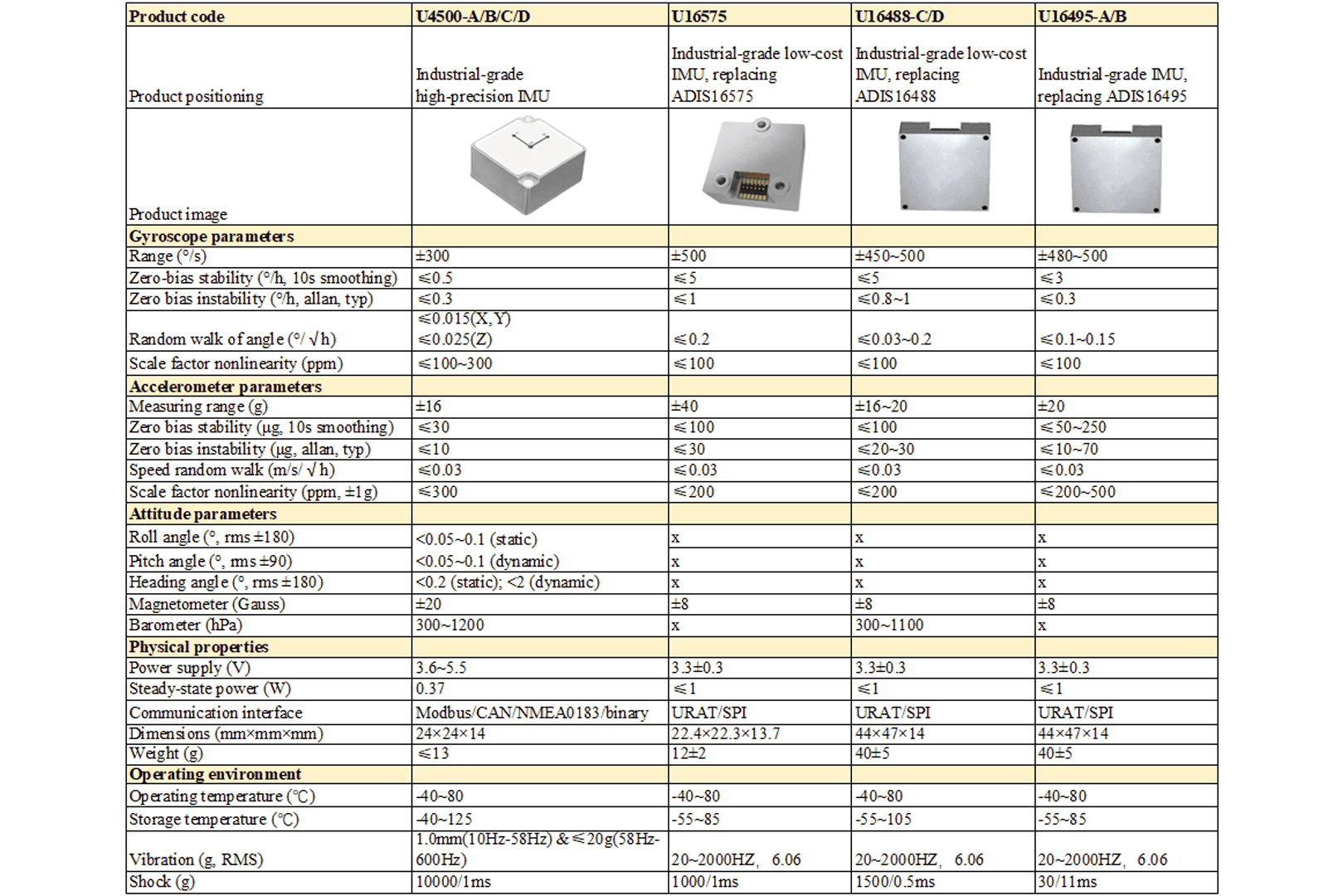

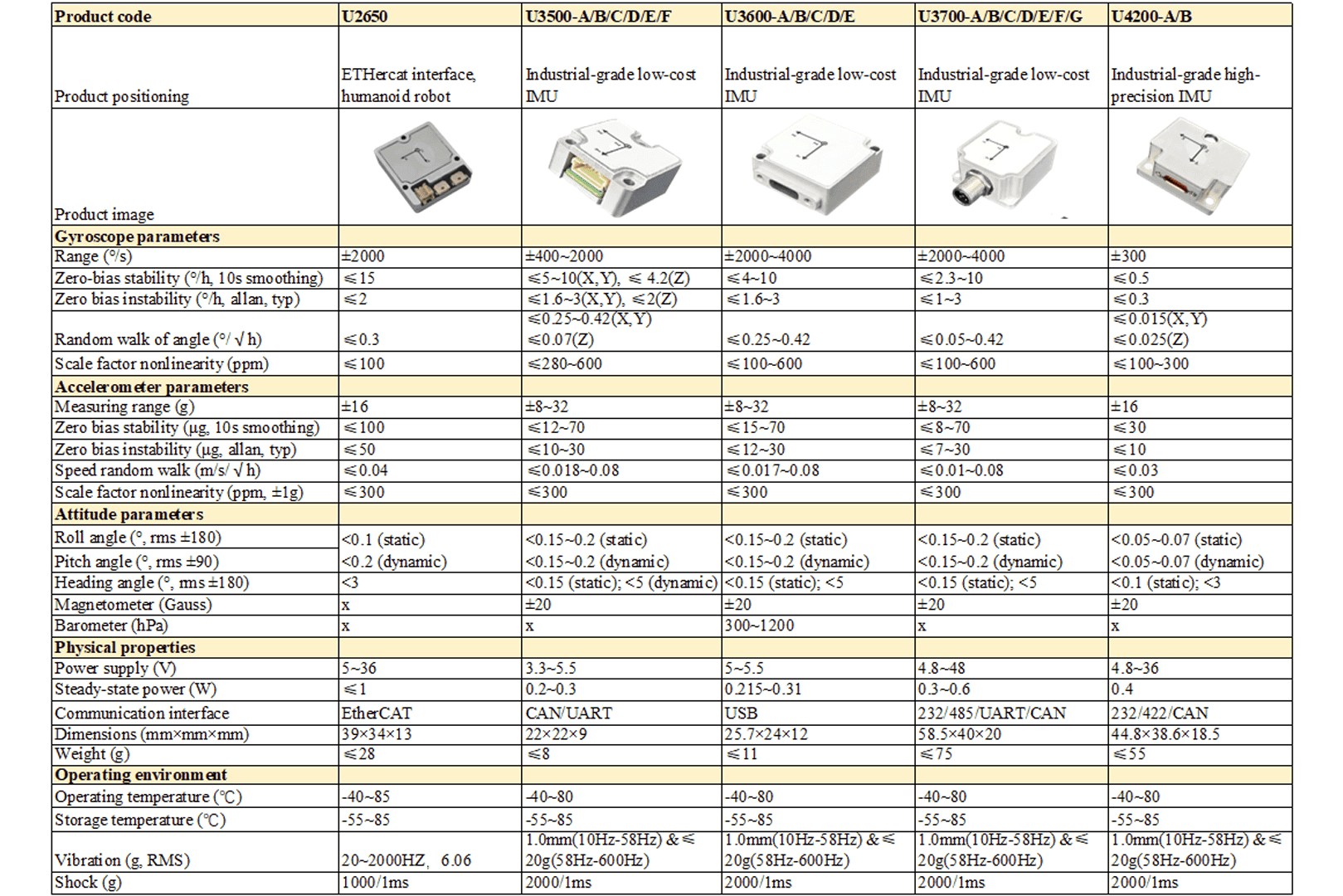

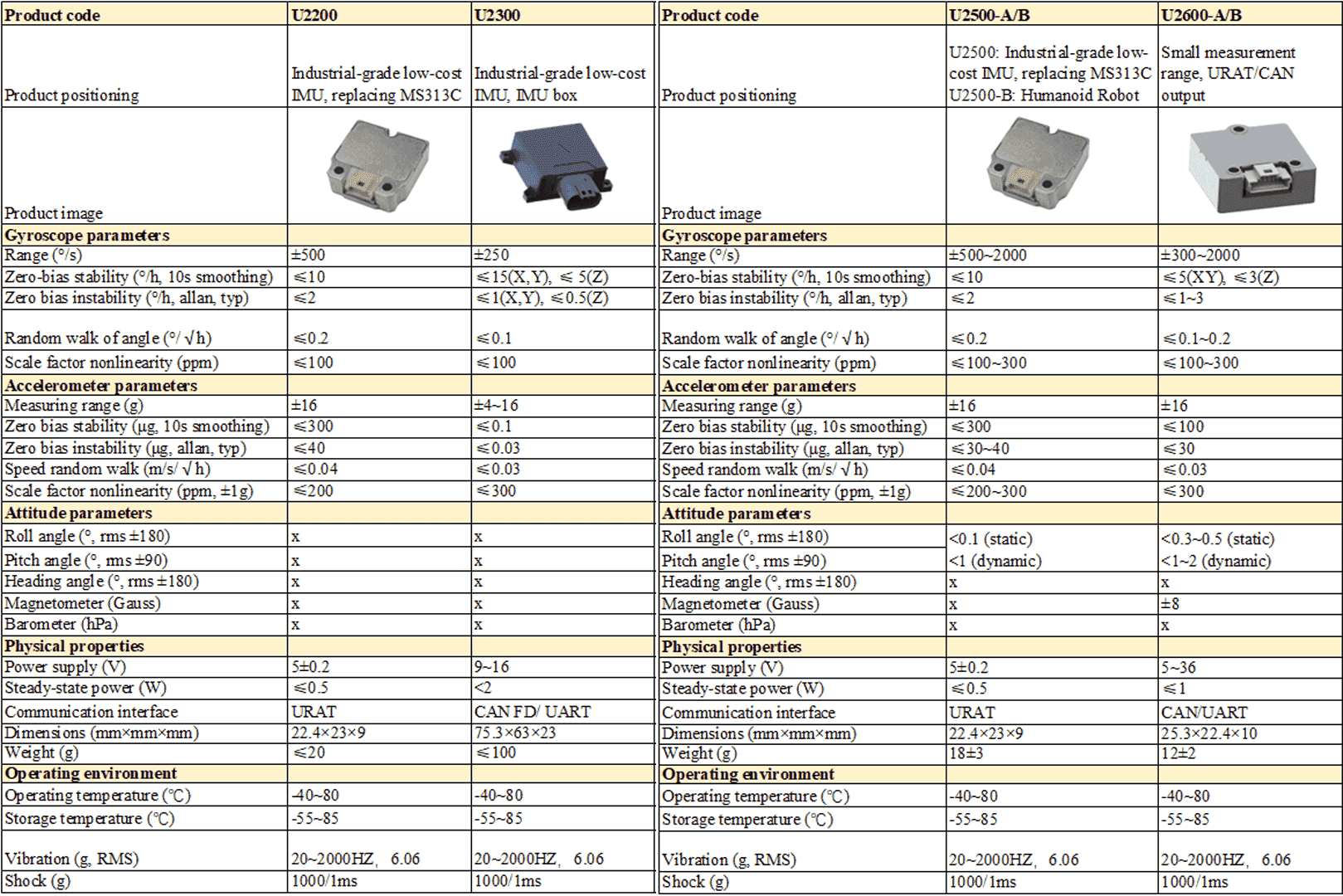

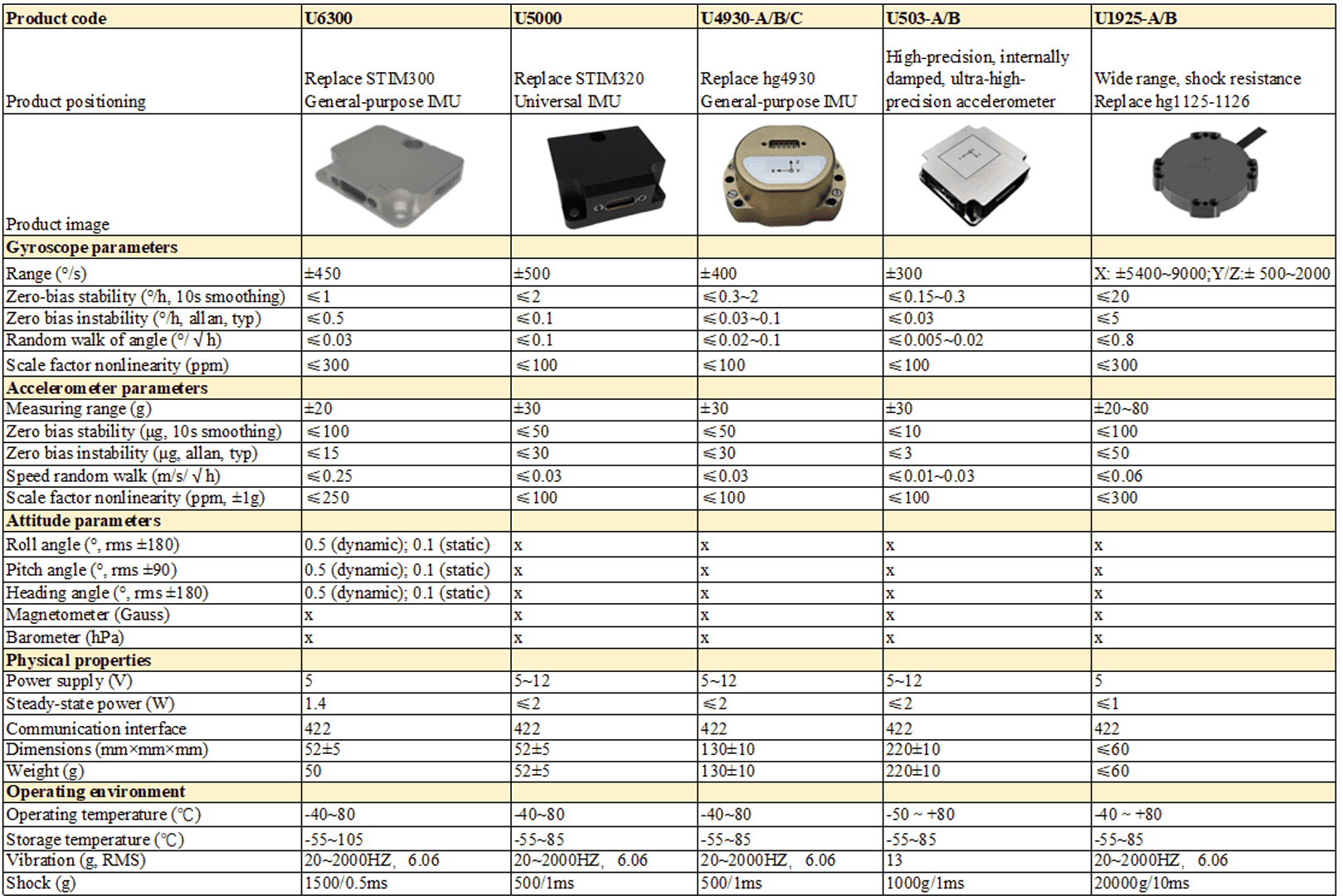

Больше похожих продуктов

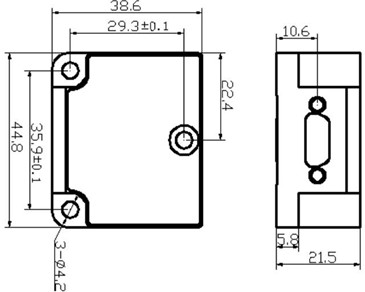

Размеры продукта
Сценарии применения
Применение инерциального измерительного блока
Высокоточный шестиосевой MEMS IMU U7000 подходит для задач навигации и управления, таких как управление полетом БПЛА, измерение ориентации транспортных средств и судов, интегрированная навигация, платформы стабилизации антенн и мобильное картографирование.
Aerospace
Aviation
Weapon
FAQ
1. Какова стабильность смещения гироскопа U7000?
Гироскоп обеспечивает стабильность смещения до ≤0,3 °/h для версии U7000-B, что делает изделие подходящим для высокоточной навигации и управления.
2. Какие интерфейсы связи доступны?
U7000 поддерживает интерфейсы RS422 и RS232. Частота выдачи данных настраивается до 1 kHz.
3. Может ли U7000 работать в жестких условиях окружающей среды?
Да. Устройство полностью температурно откалибровано в диапазоне от -40℃ до +80℃, устойчиво к вибрации 6,06 g RMS и удару 1000 g/1 ms.
