Высокопроизводительный инерциальный измерительный блок (IMU), инерциальная навигационная система и IMU-датчик

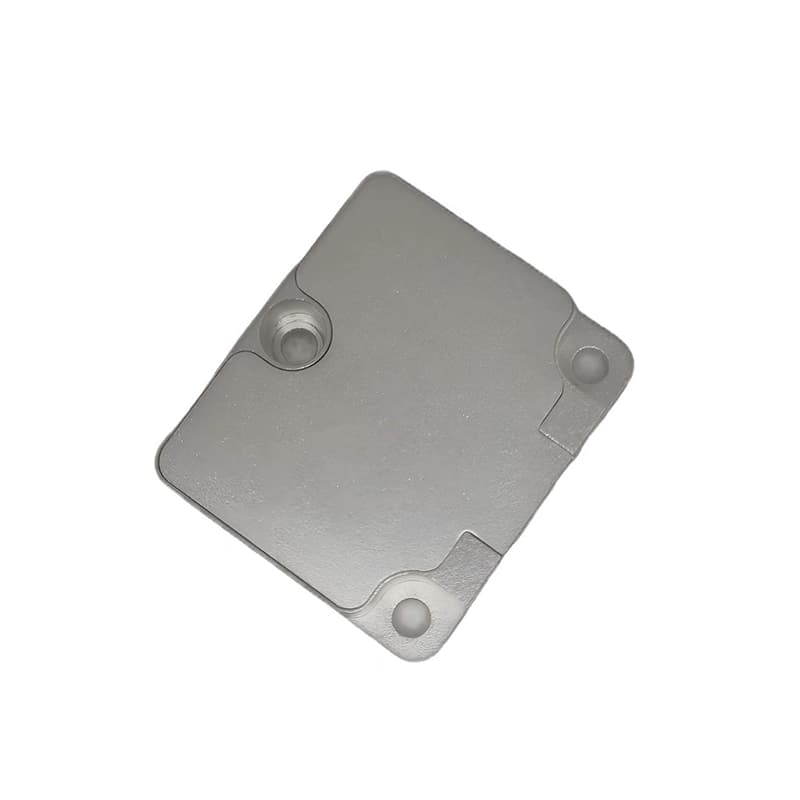

U6300 представляет собой инерциальный измерительный блок (IMU) на базе технологии MEMS. Внутри интегрированы высокопроизводительные трехосевые MEMS-гироскопы и трехосевые MEMS-акселерометры, обеспечивающие выдачу угловой скорости, ускорения и углов ориентации.
Изделие отличается высокой надежностью и сильной адаптацией к условиям эксплуатации, а также может служить эффективной заменой STIM300. U6300 проходит строгие испытания и демонстрирует хорошие показатели по шуму, стабильности нуля, нелинейности и температурному дрейфу, что делает его подходящим для интеллектуального вождения, инженерной техники, гражданских и специальных БПЛА, AGV, железнодорожных систем, мобильной связи и персональной навигации.
-
Номер детали, :
U6300
-
Order(MOQ) :
1
чем мы можем помочь вам
Вы можете связаться с нами любым удобным для вас способом. Мы доступны 24/7 по электронной почте или телефону.
- Описание
Серия продукции и параметры
| Параметр | U6300-A | U6300-B | U6300-C | U6300-D | Единица |
| Гироскоп | |||||
| Диапазон измерения X/Y/Z | ±450 | °/s | |||
| Нестабильность смещения | 0.5 | 0.3 | 0.2 | 0.1 | °/h |
| Случайное блуждание угла | 0.02 | °/√hr | |||
| Стабильность нуля | 1 | °/h | |||
| Стабильность смещения по всему температурному диапазону | 5 | °/h | |||
| Нелинейность | 100 | ppm | |||
| Ортогональность | 100 | ppm | |||
| Полоса пропускания | 268 | Hz | |||
| Акселерометр | |||||
| Диапазон измерения X/Y/Z | ±20 | g | |||
| Нестабильность смещения | 10 | µg | |||
| Случайное блуждание скорости | 0.02 | m/s/√hr | |||
| Стабильность нуля | 100 | µg | |||
| Стабильность смещения по всему температурному диапазону | <150 | µg | |||
| Нелинейность | 100 | ppm | |||
| Ортогональность | 100 | ppm | |||
| Полоса пропускания | 268 | Hz | |||
| Базовые параметры | |||||
| Габариты | 38.6 × 44.8 × 10 | mm | |||
| Масса | 50 | g | |||
| Питание | 5 | VDC | |||
| Потребляемая мощность | 0.5 | W | |||
| Интерфейс | RS422 | ||||
| Частота выдачи данных | 1000 | Hz | |||
| Рабочая температура | -40 ~ +85 | °C | |||
| Температура хранения | -55 ~ +105 | °C | |||
| Вибрация | 6.06g (20-2000Hz) | ||||
| Удар | 1500g / 0.5ms | ||||
Производственный процесс

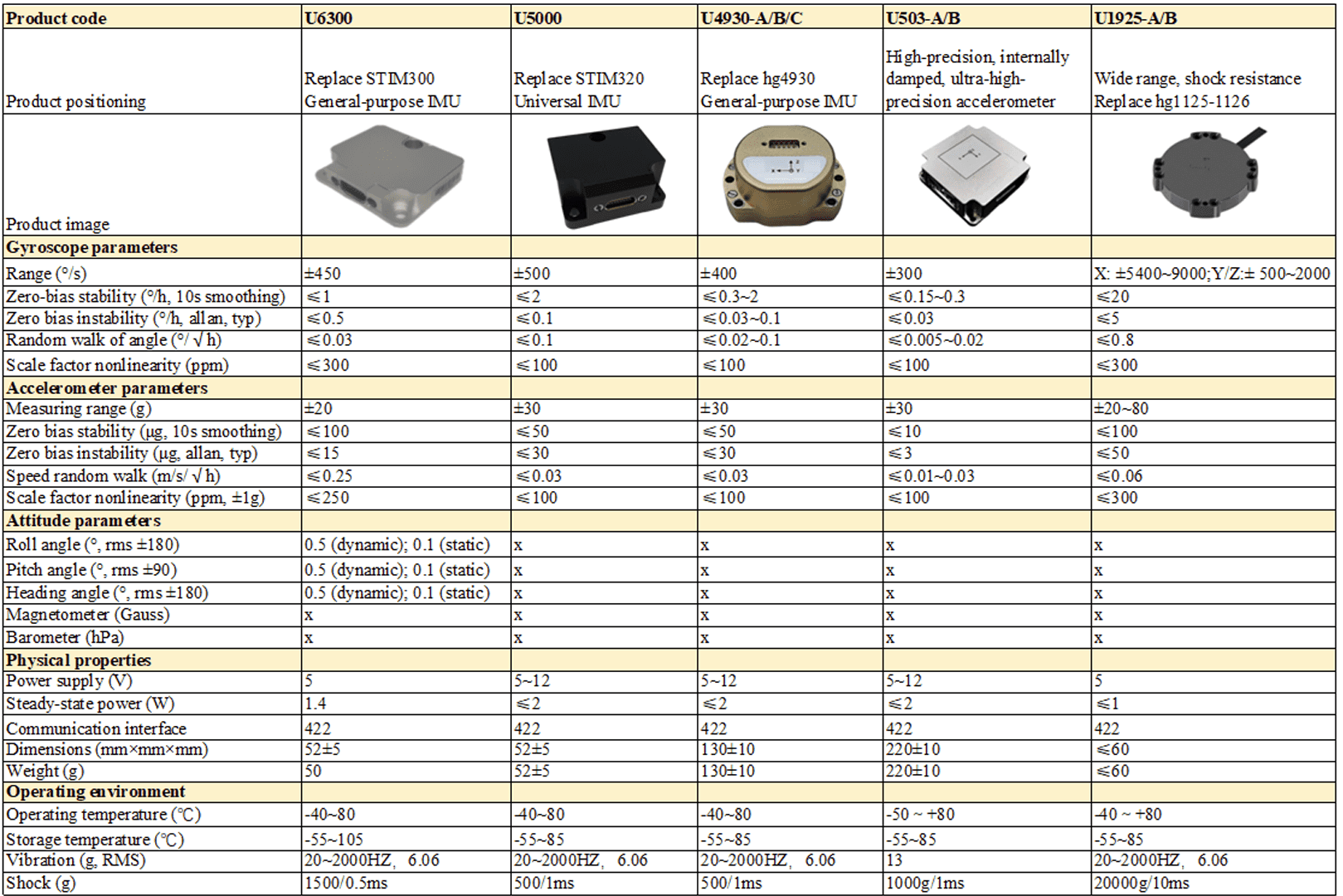

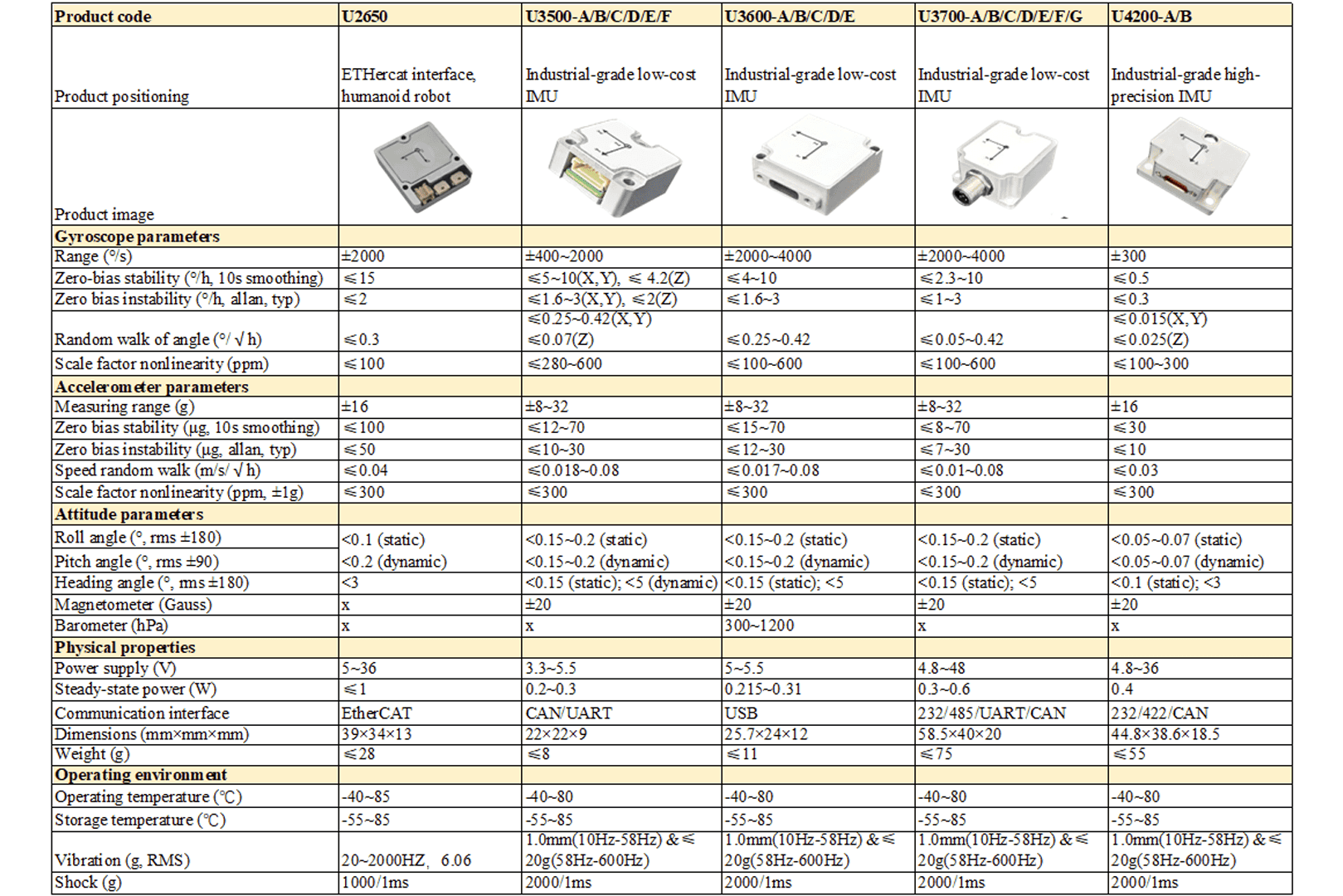

Больше похожих продуктов

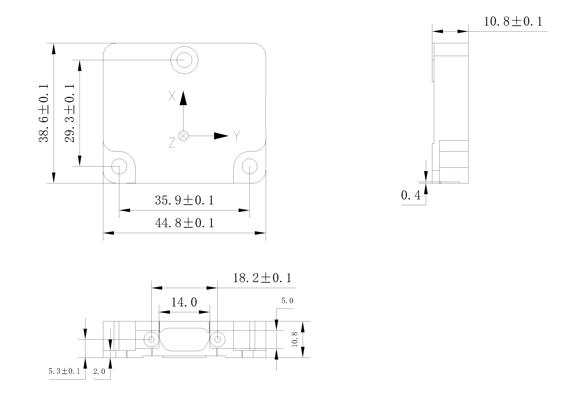

Размеры продукта
Сценарии применения
Применение инерциального измерительного блока
Высокоточный шестиосевой MEMS IMU U6300 подходит для задач навигации и управления, включая автопилот БПЛА, измерение ориентации автомобилей и судов, интегрированную навигацию, платформы стабилизации антенн и мобильное картографирование.
Автономное вождение
БПЛА и беспилотные платформы
Мобильное картографирование
FAQ
В1: Что представляет собой U6300 IMU?
U6300 — это высокоточный MEMS-инерциальный измерительный блок с трехосевым гироскопом и трехосевым акселерометром, который выдает угловую скорость, ускорение и углы ориентации.
В2: Каковы основные характеристики U6300?
Гироскоп: диапазон ±450°/s. Акселерометр: диапазон ±20 g. Полоса пропускания 268 Hz. Интерфейс RS422. Габариты 38.6 × 44.8 × 10 mm, масса 50 g, рабочая температура от -40 °C до +85 °C, выходная частота до 1000 Hz.
В3: Для каких применений подходит U6300?
Модуль подходит для интеллектуального транспорта и автономного вождения, гражданских и специальных БПЛА, AGV, робототехники, железнодорожных и коммуникационных платформ, персональной навигации и стабилизации подвижных систем.
