Высокоточный североискатель для точного картографирования в сложных условиях
Североискатель NF3000G используется для измерения азимутальной опоры наземного оборудования. Данное руководство предназначено для ежедневной эксплуатации и обслуживания NF3000G.
-
Номер детали :
NF3000G
-
Минимальный заказ :
1
чем мы можем помочь
Вы можете связаться с нами удобным для вас способом. Мы готовы ответить по электронной почте или телефону и помочь подобрать подходящее решение.
- Описание
Серии и параметры продукта
| Параметр | NF3000G-A | NF3000G-B | NF3000G-C |
| Точность североискания | ≤0.02°secψ | ≤0.06°secψ | ≤0.1°secψ |
| Время североискания | ≤5 минут | ≤5 минут | ≤3 минут |
| Точность крена и тангажа | ≤0.02° | ≤0.06° | ≤0.1° |
| Питание | При нормальной работе питание 24 В (18~36 В пост. тока) | ||
| Потребляемая мощность | ≤50W | ||
| Масса | ≤5kg | ||
| Интерфейс | Y11S-0804ZJ10 (Power Supply X1) | ||
| Y11S1007ZK10 (Communication X2) | |||
| TNC-KY3Y（RF X3） | |||
| Режим работы | Статический | ||
| Время запуска | ≤30s | ||
| Диапазон рабочих широт | -70° ~ +70° | ||
| Диапазон измерения угла курса | 0° ~ 360° | ||
| Диапазон измерения углов крена и тангажа | -65° ~ +65° | ||
| Режим отображения | OLED-дисплей | ||
| Формат цифрового выхода | Интерфейс RS-422 | ||
| Частота обновления выходных данных | 10Hz | ||
| Время обновления данных на OLED-экране | 1s | ||
| Рабочая температура | -40℃ ~ +60℃ | ||
| Вибрационная среда | 20 ~ 2000Hz，6.06g | ||
| Ударная среда | 8 ~ 11ms，30g | ||
| Электромагнитная совместимость (с оценкой системы) | Проектирование в соответствии с требованиями GJB 151B-2013 | ||
Производственный процесс

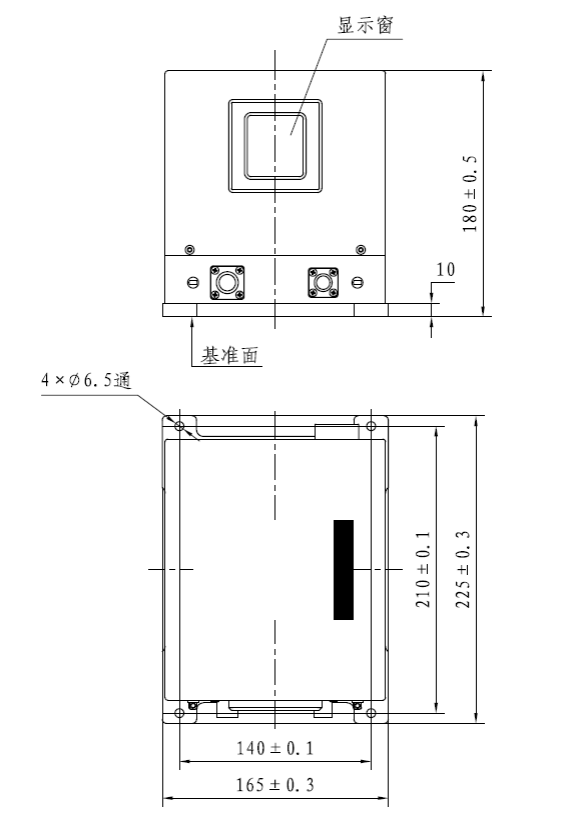

Габаритные размеры продукта
Сценарии применения
Применение FOG-североискателя
Высокоточный волоконно-оптический североискатель NF3000G доступен в версиях NF3000G-A, NF3000G-B и NF3000G-C и подходит для измерения азимутальной опоры наземного оборудования. Система отличается высокой точностью североискания, широким диапазоном рабочих широт, отличной экологической адаптацией (устойчивость к вибрациям, ударам и экстремальным температурам), большим средним временем наработки на отказ, гибкими вариантами питания, а также настраиваемыми габаритами и способами вывода данных для удобной интеграции.
Аэрокосмическая отрасль
Авиация
Вооружение
FAQ
1. Что такое североискатель NF3000G?
NF3000G — это высокоточный прибор североискания на базе волоконно-оптического гироскопа (FOG). Он обеспечивает точное определение истинного севера, а также измерение крена и тангажа для навигации, геодезии и азимутальной привязки наземного оборудования.
2. Каковы уровни точности и производительности NF3000G?
В зависимости от модели: NF3000G-A: ≤0.02° secψ; NF3000G-B: ≤0.06° secψ; NF3000G-C: ≤0.1° secψ. Время североискания составляет ≤3-5 минут, а точность крена и тангажа может достигать 0.02°-0.1°.
3. Сколько времени требуется на запуск и определение севера?
Время запуска составляет ≤30 секунд, а процесс североискания завершается в течение 3-5 минут в зависимости от модели.
