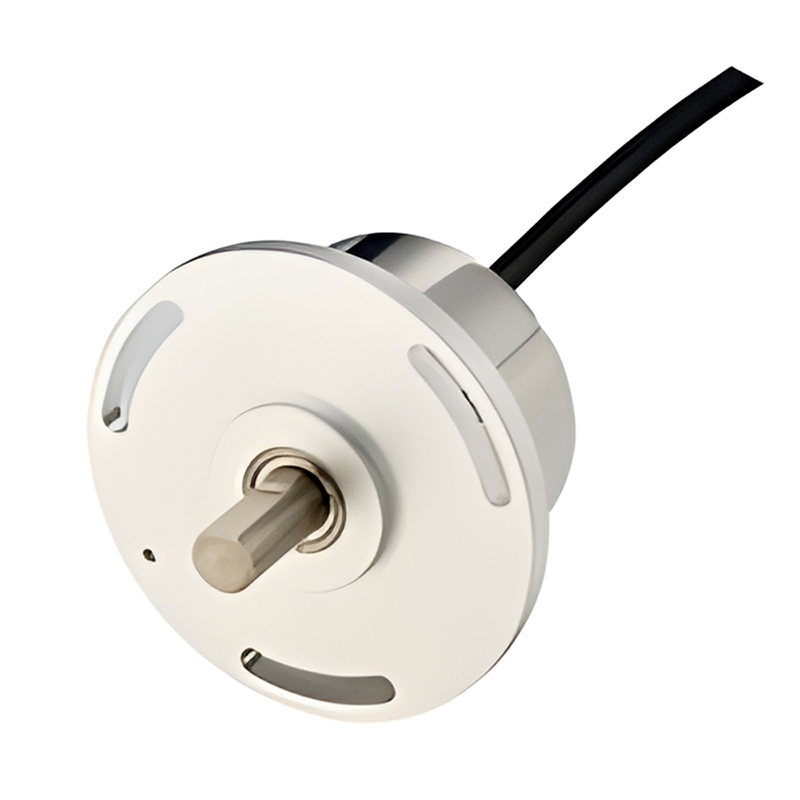

G820

Серия G820 представляет собой высокоточный датчик угла, выполненный на базе интегрированной MEMS-технологии с низким энергопотреблением. За счет магнитоэлектрической индукции, прецизионных подшипников, дифференциальных массивов магниточувствительных элементов и бесконтактного измерения вала обеспечивается точное измерение абсолютного углового положения в диапазоне 0~360°.

Система поддерживает RS232, TTL, RS485, CAN, а также аналоговые выходы 0-5V, 0-10V, 4-20mA и 0-20mA. Точность достигает 0,05°, а программируемые функции линейной коррекции, температурной компенсации, цифровой фильтрации, установки нуля и выбора крутизны делают датчик подходящим для задач автоматизации и позиционирования.

Номер детали :
G820
Минимальный заказ :
1
Выходной режим :
RS232, RS485, CAN, 4-20mA, 0-20mA, 0~5V, 0~10V
Рабочая температура :
-40～+85℃
Входное напряжение :
DC 9～36V
Степень защиты :
IP66 (IP67 по заказу)

ОТПРАВИТЬ ЗАПРОС

ЧЕМ МЫ МОЖЕМ ПОМОЧЬ

Вы можете связаться с нами удобным для вас способом. Мы готовы ответить по электронной почте или телефону и помочь подобрать подходящее решение.

Подробнее

НОВЫЕ ПРОДУКТЫ

Высокостабильный волоконно-оптический гиродатчик для авиационного позиционирования ПОДРОБНЕЕ

Высокоточный гироскоп и акселерометр IMU ПОДРОБНЕЕ

Беспилотные корабли и дроны с технологией самообнаружения Ins3700 ПОДРОБНЕЕ

Высокопроизводительный самокалибрующийся электронный компасный датчик ПОДРОБНЕЕ

Описание

1. Технические характеристики продукта

Параметр	Условия	G820-90	G820-180	G820-270	G820-360	Ед.
Диапазон измерения(1)		0~90	0~180	0~270	0~360	°
Температурный дрейф нуля(2)	-40 ～ 85°	±0.002	±0.002	±0.002	±0.002	°/℃
Разрешение(3)		0.01	0.01	0.01	0.01	°
Точность(4)	-40 ～ 85 ℃	0.05	0.1	0.2	0.3	°
Линейность		0.085	0.085	0.085	0.085	%FS
Время запуска после включения		0.2				s
Время отклика	Slow/Fast	500/200μS
Выходной сигнал(5)(6)	R load =240 Ω	0~20mA, 4~20mA optional
Шум		5mV
Смещение средней точки	midpoint output (Approach left and right)	4-20mA output 12mA 0-20mA output 10mA
Среднее время наработки	≥55000 hours/time
Ударостойкость	20000g, 0.5ms, 3 times/axis
Вибростойкость	10grms, 2～2000Hz
Рабочая температура	-40～85℃
Степень защиты	IP66 (can be customized IP67)
Кабель	Standard 1.5 meter length, wear-resistant, oil-proof, wide temperature, shielded cable 3*0.3mm2
Масса	180g (excluding packaging box)

2. Габаритные размеры продукта
