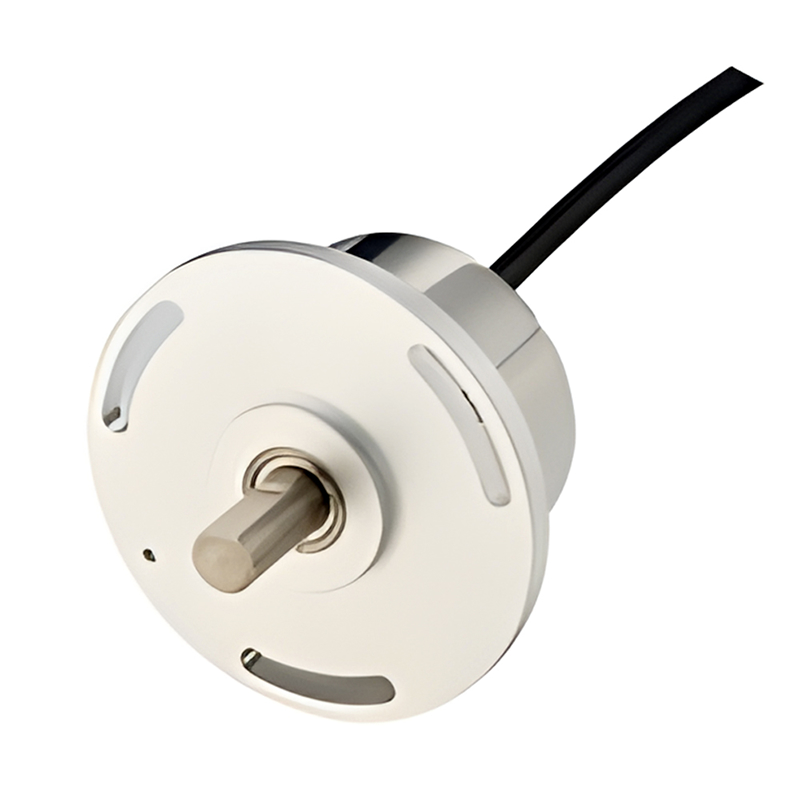

G810

Серия G810 представляет собой датчик угла со встроенным микропроцессором, совмещенным с калибровочным устройством CNC арксекундного уровня. Система обеспечивает высокоточное измерение 0,1° и поддерживает программируемую калибровку и преобразование сигнала.

Магнитный датчик угла использует MEMS-технологию, наномагнитную фокусирующую тонкопленочную структуру и дифференциальный массив магниточувствительных элементов для бесконтактного отслеживания изменений вращающегося магнитного поля. Через DSP выполняются коррекция линейности, температурная компенсация, нормализация выходного сигнала по диапазону, цифровая фильтрация, установка нуля и многоступенчатая настройка наклона.

Номер детали :
G810
Минимальный заказ :
1
Выходной режим :
RS232, RS485, RS422, CAN, 4-20mA
Рабочая температура :
-40～+85℃
Входное напряжение :
DC 9～36V (5V по заказу)
Степень защиты :
IP66 (IP67 по заказу)

ОТПРАВИТЬ ЗАПРОС

ЧЕМ МЫ МОЖЕМ ПОМОЧЬ

Вы можете связаться с нами удобным для вас способом. Мы готовы ответить по электронной почте или телефону и помочь подобрать подходящее решение.

Подробнее

НОВЫЕ ПРОДУКТЫ

Высокостабильный волоконно-оптический гиродатчик для авиационного позиционирования ПОДРОБНЕЕ

Высокоточный гироскоп и акселерометр IMU ПОДРОБНЕЕ

Беспилотные корабли и дроны с технологией самообнаружения Ins3700 ПОДРОБНЕЕ

Высокопроизводительный самокалибрующийся электронный компасный датчик ПОДРОБНЕЕ

Описание

1. Технические характеристики продукта

Параметр	Условия	G810-90	G810-180	G810-270	G810-360	Ед.
Диапазон измерения		0~90	0~180	0~270	0~360	°
Температурный дрейф	-40~85°	±0.01	±0.01	±0.01	±0.01	°/°C
Разрешение		0.01	0.01	0.01	0.01	°
Точность	-40~85°C	0.1	0.2	0.3	0.5	°
Долговременная стабильность	-40~85°C	0.12	0.21	0.35	0.55	°
Время отклика	slow/fast	600/200 μS
Время запуска после включения		0.2 s
Выходной сигнал	Rload=240Ω	0~20mA, 4~20mA optional
Шум		5mV
Смещение средней точки	midpoint output (Approach left and right)	4~20mA output 12mA 0~20mA output 10mA
Среднее время наработки	≥55000 hours/time
Ударостойкость	20000g, 0.5ms, 3rd/axis
Вибростойкость	10grms, 2～2000Hz
Рабочая температура	-40~85°C
Степень защиты	IP66 (can be customized IP67)
Кабель	Standard 1.5 meter length, wear-resistant, oil-proof, wide temperature, shielded cable 3 * 0.3 mm2
Масса	180g (excluding box)

2. Габаритные размеры продукта
