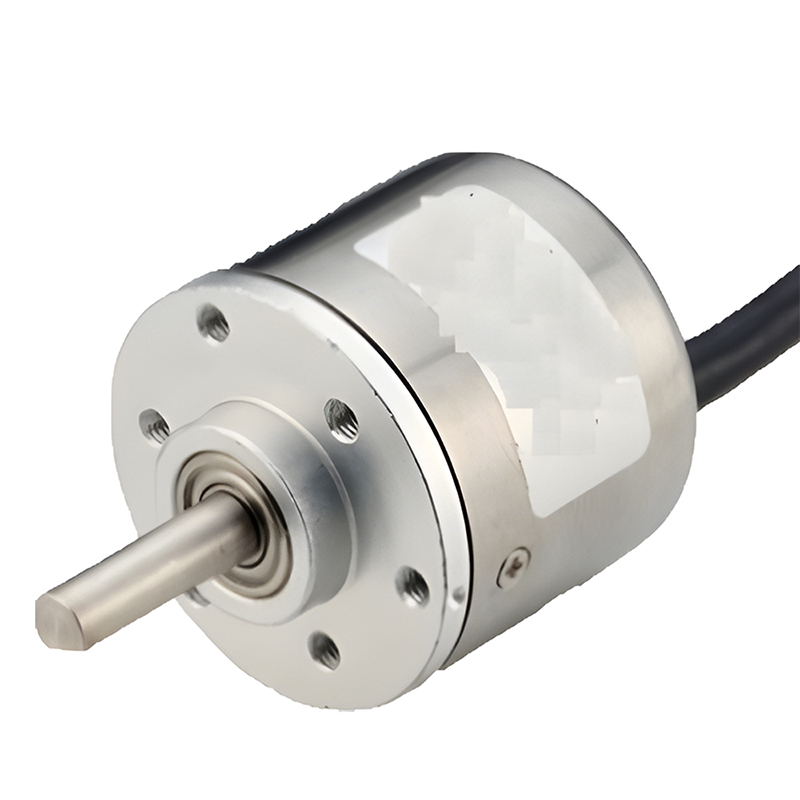

G803

Низкозатратный магнитный датчик угла серии G803 использует MEMS-технологию, в которой наномагнитный фокусирующий пленочный материал и дифференциальный массив магниточувствительных элементов обеспечивают бесконтактное восприятие изменений вращающегося магнитного поля. Система объединяет микропроцессор, передатчик тока и различные защитные цепи. Благодаря DSP-обработке выполняются коррекция линейности, температурная компенсация, нормализация выходных сигналов по диапазону, цифровая фильтрация, установка нуля и многоступенчатая настройка различных наклонов. Программируемое интеллектуальное управление позволяет измерять абсолютное положение и выдавать сигнал для заданных пользователем углов в диапазоне 0~360°.

Номер детали :
G803
Минимальный заказ :
1
Выходной режим :
RS232, RS485, RS422, CAN, 4-20mA, 0-20mA, 0~5V, 0.5~4.5V, 0~10V
Рабочая температура :
-40～+85℃
Входное напряжение :
DC 9～36V (5V по заказу)
Степень защиты :
IP66 (IP67 по заказу)

ОТПРАВИТЬ ЗАПРОС

чем мы можем помочь

Вы можете связаться с нами удобным для вас способом. Мы готовы ответить по электронной почте или телефону и помочь подобрать подходящее решение.

Подробнее

НОВЫЕ ПРОДУКТЫ

Высокостабильный волоконно-оптический гиродатчик для авиационного позиционирования ПОДРОБНЕЕ

Высокоточный гироскоп и акселерометр IMU ПОДРОБНЕЕ

Беспилотные корабли и дроны с технологией самообнаружения Ins3700 ПОДРОБНЕЕ

Высокопроизводительный самокалибрующийся электронный компасный датчик ПОДРОБНЕЕ

Описание

1. Технические характеристики продукта

Параметр	Условия	G803-90	G803-180	G803-270	G803-360	Ед.
Диапазон измерения		0~90	0~180	0~270	0~360	°
Температурный дрейф	-40~85°	0.02	0.02	0.02	0.02	°/°C
Разрешение		0.05	0.05	0.05	0.05	°
Точность	-40~85°C	0.3	0.5	0.6	1	°
Долговременная стабильность	-40~85°C	0.32	0.53	0.65	1.1	°
Время отклика	медленный/быстрый	600/200 мкс
Время запуска после включения		0.2 с
Выходной сигнал	нагрузка R = 240 Ом	0~20mA, 4~20mA опционально
Шум		3 мВ
Смещение средней точки	выход средней точки (подход слева и справа)	для выхода 4~20mA: 12mA для выхода 0~20mA: 10mA
Среднее время наработки	≥ 55000 часов/раз
Ударостойкость	20000g, 0.5 мс, 3 оси
Вибростойкость	10 g (среднекв.), 2～2000 Гц
Рабочая температура	-40~85°C
Степень защиты	IP66 (может быть настроен IP67)
Кабель	Стандартная длина 1.5 метра, износостойкий, маслостойкий, для широкого температурного диапазона, экранированный кабель 3 * 0.3 мм2
Масса	120 г (без коробки)

2. Габаритные размеры продукта
