G800-B

Датчик угла серии G800-B использует MEMS-технологию и технологию магнитоэлектрической индукции. За счет дифференциального массива магниточувствительных элементов и бесконтактного измерения вращающегося вала он воспринимает напряженность параллельного магнитного поля постоянного магнита, установленного на одном конце вала. После обработки MCU выполняются коррекция линейности, температурная компенсация, цифровая фильтрация стандартизированного выходного сигнала, установка нуля и программируемое интеллектуальное управление несколькими различными настройками наклона, что позволяет получать абсолютное угловое положение датчика в диапазоне 0~360°. Точность составляет 0,2°, доступны выходы RS232, RS485, CAN, 0-5V, 0.5-4.5V, 0-10V, 4-20mA и 0-20mA.

Номер детали :

G800-B
Минимальный заказ :

1
Выходной режим :

RS232, RS485, CAN, 4-20mA, 0-20mA, 0~5V, 0~10V по выбору
Широкий диапазон рабочих температур :

-40～+85℃
Входное напряжение :

DC 9～36V
Степень защиты :

IP66 (IP67 по заказу)

ОТПРАВИТЬ ЗАПРОС

чем мы можем помочь

Вы можете связаться с нами удобным для вас способом. Мы готовы ответить по электронной почте или телефону и помочь подобрать подходящее решение.

Подробнее

НОВЫЕ ПРОДУКТЫ

Высокостабильный волоконно-оптический гиродатчик для авиационного позиционирования ПОДРОБНЕЕ

Высокоточный гироскоп и акселерометр IMU ПОДРОБНЕЕ

Беспилотные корабли и дроны с технологией самообнаружения Ins3700 ПОДРОБНЕЕ

Высокопроизводительный самокалибрующийся электронный компасный датчик ПОДРОБНЕЕ

Описание

1. Технические характеристики продукта

Параметр	Условия	G800-B-90	G800-B-180	G800-B-270	G800-B-360	Ед.
Диапазон измерения		0~90	0~180	0~270	0~360	°
Температурный дрейф нуля	-40~85°	0.003	0.003	0.003	0.003	°/°C
Разрешение		0.02	0.02	0.02	0.02	°
Точность	-40~85°C	0.2	0.3	0.4	0.6	°
Линейность		0.15	0.15	0.15	0.15	% FS
Время пуска после включения		0.2 с
Время отклика	медленный/быстрый	500/200 мкс
Выходной сигнал	нагрузка R = 240 Ом	0~20mA, 4~20mA опционально
Шум		3 мВ
Смещение средней точки	выход средней точки (подход слева и справа)	для выхода 4~20mA: 12mA для выхода 0~20mA: 10mA
Среднее время наработки	≥ 55000 часов/цикл
Ударостойкость	20000 g, 0.5 мс, 3 раза/ось
Антивибрация	10 g (среднекв.), 2～2000 Гц
Рабочая температура	-40~85°C
Степень защиты	IP66 (может быть настроен IP67)
Кабель	Стандартная длина 1.5 метра, износостойкий, маслостойкий, для широкого температурного диапазона, экранированный кабель 3*0.3 мм2
Масса	120 г (без упаковки)

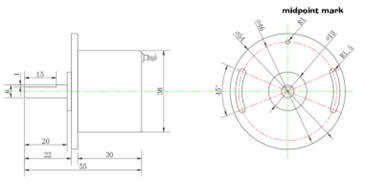

2. Габаритные размеры продукта
