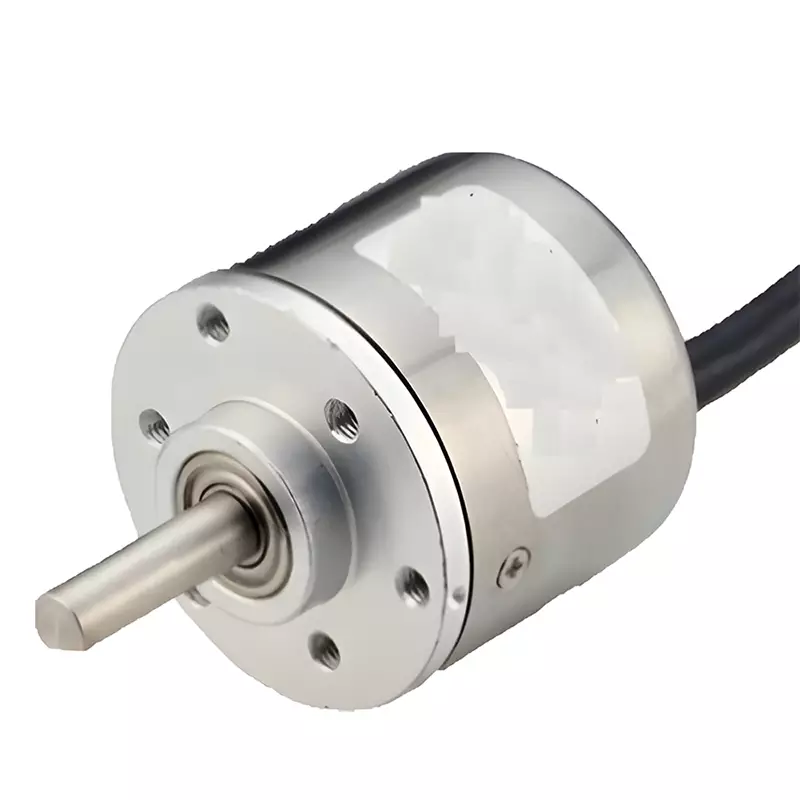

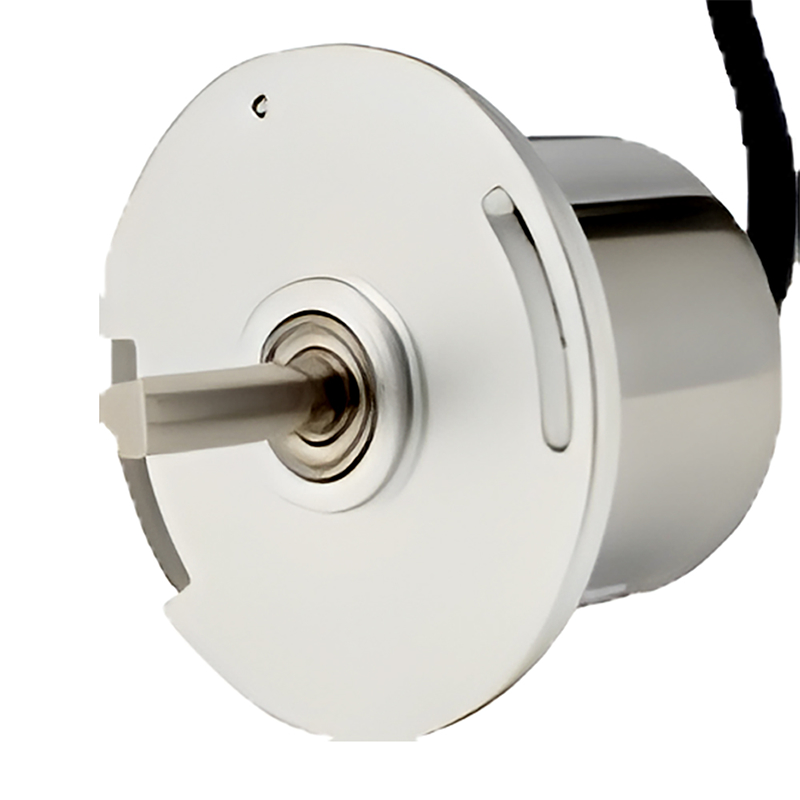

G802

Магнитный датчик угла серии G802 использует MEMS-технологию, в которой наномагнитный лучевой тонкопленочный материал и дифференциальный массив магниточувствительных элементов обеспечивают бесконтактное восприятие изменений магнитного поля. Система объединяет микрокомпьютер, токовый тракт и различные защитные цепи. Благодаря DSP-обработке реализуются простое интеллектуальное управление коррекцией линейности, температурной компенсацией, стандартизацией выходных сигналов в соответствии с диапазоном, цифровым моделированием, установкой нуля и многоступенчатой настройкой различных наклонов. В диапазоне 0~360° пользователь задает угол для вывода измерения абсолютного положения.

Номер детали :
G802
Минимальный заказ :
1
Выходной режим :
RS485, RS422, CAN, 4-20mA, 0-20mA, 0~5V, 0.5~4.5V, 0~10V
Широкий диапазон рабочих температур :
-40～+85℃
Входное напряжение :
DC 9～36V (5V может быть настроено)
Степень защиты :
IP66 (IP67 может быть настроен)

ОТПРАВИТЬ ЗАПРОС

чем мы можем помочь

Вы можете связаться с нами удобным для вас способом. Мы готовы ответить по электронной почте или телефону и помочь подобрать подходящее решение.

Подробнее

НОВЫЕ ПРОДУКТЫ

Высокостабильный волоконно-оптический гиродатчик для авиационного позиционирования ПОДРОБНЕЕ

Высокоточный гироскоп и акселерометр IMU ПОДРОБНЕЕ

Беспилотные корабли и дроны с технологией самообнаружения Ins3700 ПОДРОБНЕЕ

Высокопроизводительный самокалибрующийся электронный компасный датчик ПОДРОБНЕЕ

Описание

1. Технические характеристики продукта

Параметр	Условия	G802-90	G802-180	G802-270	G802-360	Ед.
Диапазон измерения		0~90	0~180	0~270	0~36 0	°
Температурный дрейф	-40~85°	0.02	0.02	0.02	0.02	°/°C
Разрешение		0.05	0.05	0.05	0.05	°
Точность	-40~85°C	0.3	0.5	0.6	1	°
Долговременная стабильность	-40~85°C	0.32	0.53	0.65	1.1	°
Время отклика	медленный/быстрый	600/200 мкс
Время пуска после включения		0.2 с
Выходной сигнал	нагрузка R = 240 Ом	0~20mA, 4~20mA опционально
Шум		3 мВ
Смещение средней точки	выход средней точки (подход слева и справа)	для выхода 4~20mA: 12mA для выхода 0~20mA: 10mA
Среднее время наработки	≥ 55000 часов/раз
Ударостойкость	20000g, 0.5 мс, 3 оси
Антивибрация	10 g (среднекв.), 2～2000 Гц
Рабочая температура	-40~85°C
Уровень водонепроницаемости	IP66 (может быть настроен IP67)
Кабель	Стандартная длина 1.5 метра, износостойкий, маслостойкий, для широкого температурного диапазона, экранированный кабель 3 * 3 mm2
Масса	120 г (без упаковочной коробки)

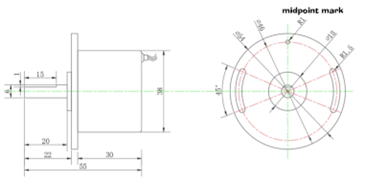

2. Габаритные размеры продукта
