Высокоточный преобразователь ток-частота ±20mA, выход 512kHz, низкий температурный дрейф, сигнальный модуль трехосевого акселерометра

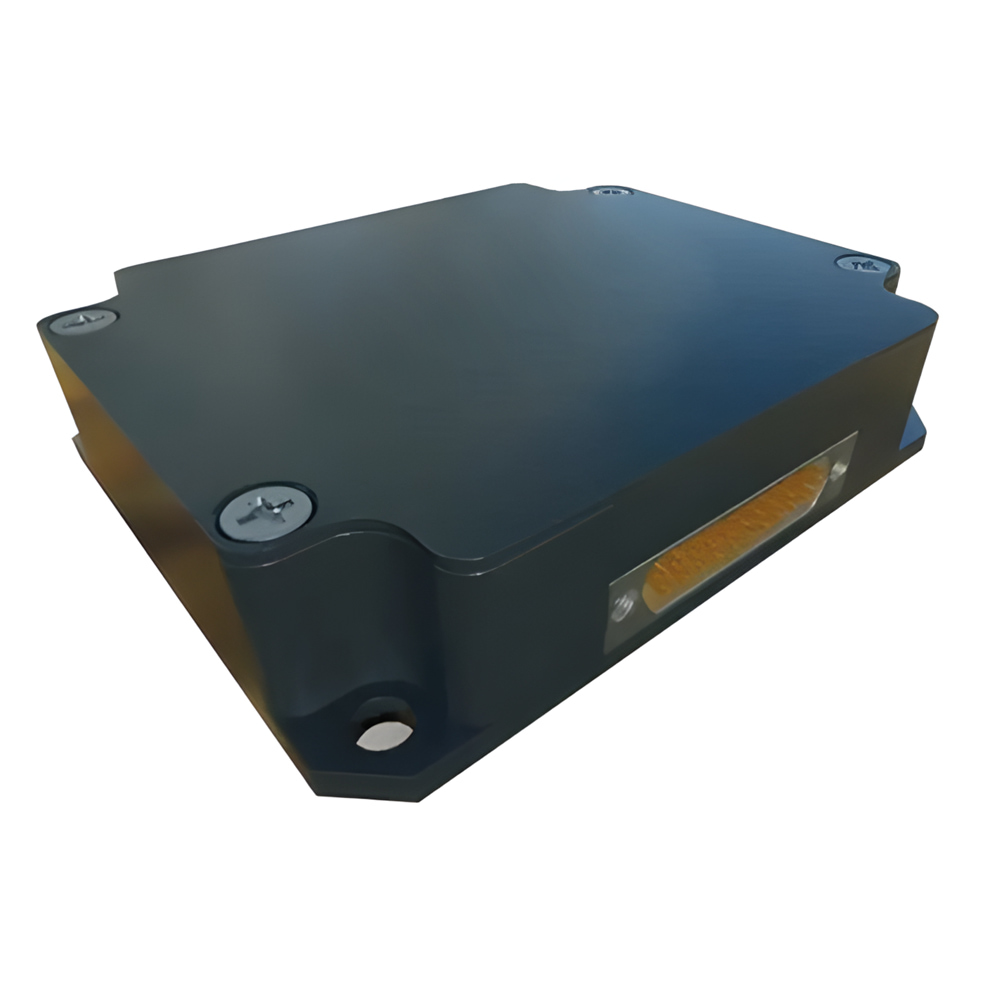

Модуль преобразования I/F серии AVI-E представляет собой высокоточный преобразователь ток/частота, использующий метод интегрирования заряда для одновременного и непрерывного преобразования токовых сигналов трех акселерометров. Все компоненты этой серии изделий являются на 100% отечественного производства, диапазон составляет ±20mA, а масштабный коэффициент может регулироваться. Изделие отличается малым смещением нуля, низким энергопотреблением, низким температурным дрейфом и автономной управляемостью.
Номер детали :
AVI-EЗаказ (MOQ) :
1
как мы можем помочь
Вы можете связаться с нами удобным для вас способом. Мы готовы помочь подобрать модуль преобразования VF/IF или I/F под вашу систему акселерометров и интерфейс интеграции.
Подробнее
- Описание
Серия продукции и параметры
| Параметр | Условия испытания | Минимум | Типич. | Максимум | Единица |
| Максимальная выходная частота | Полный температурный диапазон | - | - | 512 | kHz |
| Нулевое положение F0 | Полный температурный диапазон | 0 | - | 20 | nA |
| Стабильность нуля | Полный температурный диапазон | - | 5 | 10 | ppm |
| Температурный коэффициент масштабного коэффициента | Полный температурный диапазон | - | 0.5 | 1 | ppm/℃ |
| Асимметрия масштабного коэффициента | I=±1mA, TC=25℃ | 0 | - | 30 | ppm |
| Комплексная нелинейность масштабного коэффициента | Полный температурный диапазон 1mA ≤ |I| ≤ FS | - | - | 30 | ppm |
| Ошибка малого сигнала | 0.01uA ≤ |I| ≤ 1mA | - | - | 0.5 | Hz |
| Стабильность за одно включение | I=±1mA, TC=25℃ | - | 7 | 15 | ppm |
| Повторяемость последовательных включений | I=±1mA, TC=25℃ | - | 7 | 15 | ppm |
| Диапазон рабочей температуры TC | -45 | 70 | ℃ | ||
| Габариты изделия | 76*50*11 | mm | |||
| Форма интерфейса | J30JZ/LN25ZKWA000 | ||||

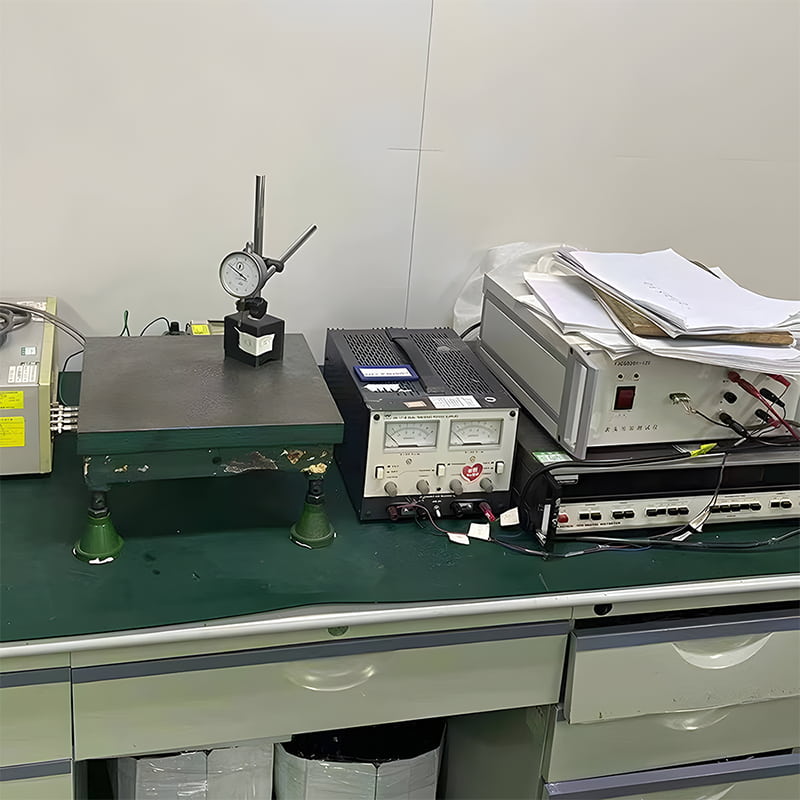

Производственный процесс
Габариты изделия
Сценарии применения
Связаться с нами
Применение платы V/F
Плата V/F (Voltage-to-Frequency) разработана для надежной обработки сигналов и оцифровки в промышленных системах измерения и управления. Она хорошо подходит для прецизионного считывания сигналов датчиков, передачи по длинным кабелям, приема MCU/PLC и мониторинга в жестких условиях эксплуатации. Решение преобразует низкоуровневые аналоговые сигналы в частотный выход с высокой помехоустойчивостью, обеспечивает стабильную работу по температуре, широкую совместимость по входу, компактную интеграцию на уровне платы и простое подключение для быстрого развертывания системы.
БПЛА
Роботы
Автономное вождение
FAQ
Q1: Для чего используется этот продукт?
A: Серия AVI-E представляет собой высокоточный модуль преобразования ток-частота (I/F). Используя метод интегрирования заряда, он может одновременно и непрерывно преобразовывать токовый сигнал трехосевого акселерометра в частотный выход с поддержкой частот до 512kHz.
Q2: Каков диапазон входного тока?
A: Диапазон входа: ±20mA.
Масштабный коэффициент регулируется для адаптации к различным датчикам и требованиям конкретных приложений.
Q3: Каковы требования к питанию?
A: VCC = +15V ±3% (≤0.15A)
VEE = -15V ±3% (≤0.15A)
VDD = +5V ±3% (≤0.20A)
Тройное питание требует высокой стабильности и подходит для промышленного применения.
