Высокочастотная схема преобразования напряжение-частота (V/F) ±80mA, низкий температурный дрейф, компактный сигнальный модуль трехосевого акселерометра
Модуль преобразования V/F серии AVI-B использует метод интегрирования заряда и может одновременно и непрерывно преобразовывать токовые сигналы трех акселерометров. Все три акселерометра работают независимо и не влияют друг на друга. Диапазон и масштабный коэффициент этой серии изделий регулируются, максимальный диапазон достигает ±80mA. Решение отличается компактными размерами, малым смещением нуля и низким температурным коэффициентом.
Номер детали :
AVI-BЗаказ (MOQ) :
1
как мы можем помочь
Вы можете связаться с нами удобным для вас способом. Мы готовы помочь подобрать модуль преобразования VF/IF или I/F под вашу систему акселерометров и интерфейс интеграции.
Подробнее
- Описание
Серия продукции и параметры
| Параметр | Условия испытания | Минимум | Типич. | Максимум | Единица |
| Максимальная выходная частота | Полный температурный диапазон | - | - | 512 | kHz |
| Нулевое положение F0 | Полный температурный диапазон | 0 | 60 | 100 | nA |
| Стабильность нуля | Испытание при постоянной температуре | 10 | 20 | ppm | |
| Температурный коэффициент масштабного коэффициента | Полный температурный диапазон | - | 1 | 2 | ppm/℃ |
| Асимметрия масштабного коэффициента | I=±1mA, TC=25℃ | 0 | - | 30 | ppm |
| Комплексная нелинейность масштабного коэффициента | Полный температурный диапазон 1mA ≤ |I| ≤ FS | - | 30 | 50 | ppm |
| Стабильность за одно включение | I=±1mA, TC=25℃ | - | 10 | 20 | ppm |
| Повторяемость последовательных включений | I=±1mA, TC=25℃ | - | 10 | 20 | ppm |
| Диапазон рабочей температуры TC | -45 | 85 | ℃ | ||
| Габариты изделия | 48*40*11 | mm | |||
| Форма интерфейса | J30JZ/LN21ZKWA000 |
Производственный процесс

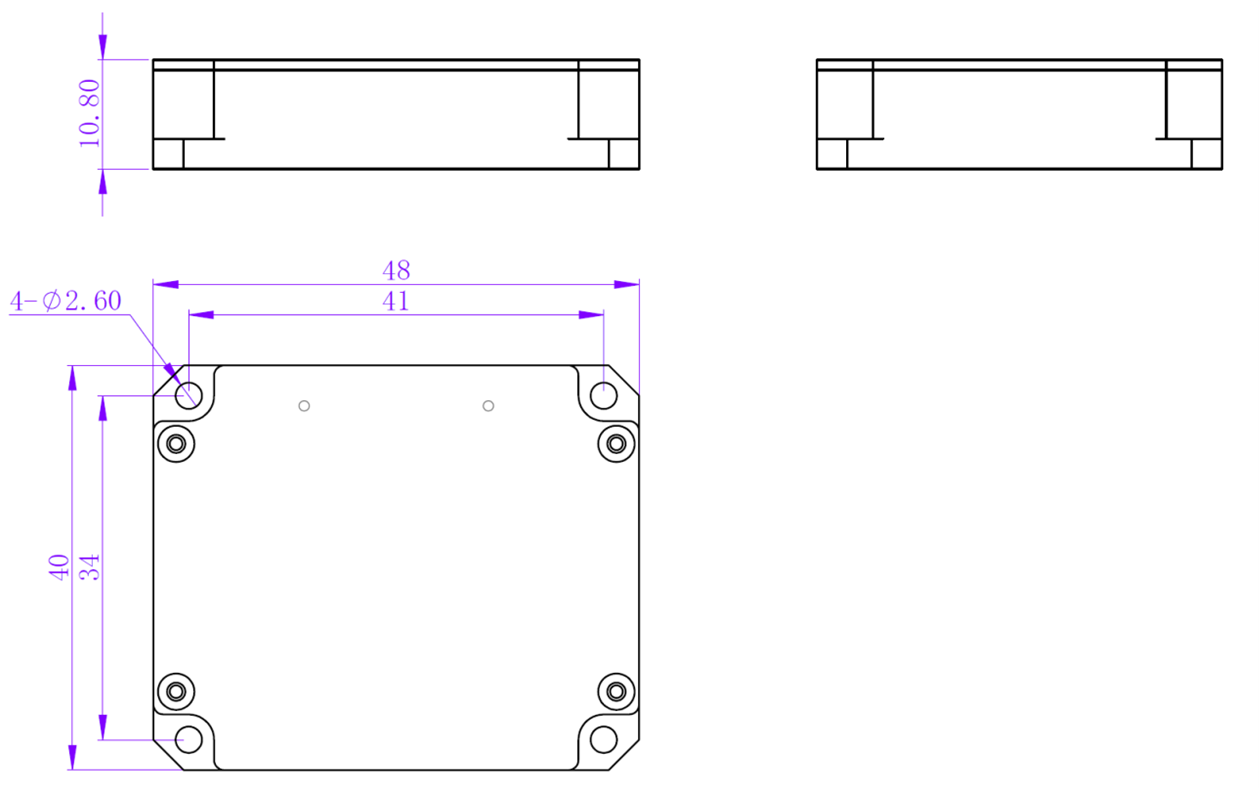

Габариты изделия
Сценарии применения
Связаться с нами
Применение платы V/F
Плата V/F (Voltage-to-Frequency) предназначена для надежной обработки сигналов и оцифровки в промышленных системах измерения и управления. Решение хорошо подходит для точного считывания сигналов датчиков, передачи по длинным кабелям, приема MCU/PLC и мониторинга в жестких условиях эксплуатации. Плата преобразует низкоуровневые аналоговые сигналы напряжения в частотный выход с высокой помехоустойчивостью, поддерживает стабильную работу по температуре, широкую совместимость по входу, компактную интеграцию на уровне платы и простое подключение для быстрого развертывания системы.
БПЛА
Роботы
Автономное вождение
FAQ
Q1: Какова основная функция этого продукта?
A: Серия AVI-B представляет собой модуль преобразования напряжение/частота (V/F), который использует метод интегрирования заряда для одновременного и непрерывного преобразования токовых сигналов трехосевого акселерометра с выдачей соответствующих частотных сигналов. Каждый канал работает независимо и не влияет на другие.
Q2: Каков диапазон входного тока?
A: Максимально поддерживаемый входной диапазон составляет ±80mA, а диапазон и масштабный коэффициент могут регулироваться в зависимости от требований конкретного датчика.
Q3: Каковы требования к питанию?
A: VCC = +15V ±3%
VEE = -15V ±3%
VDD = +5V ±3%
Низкое энергопотребление, установившийся ток: по линиям +15V и -15V ≤0.05A, по линии +5V ≤0.10A.
