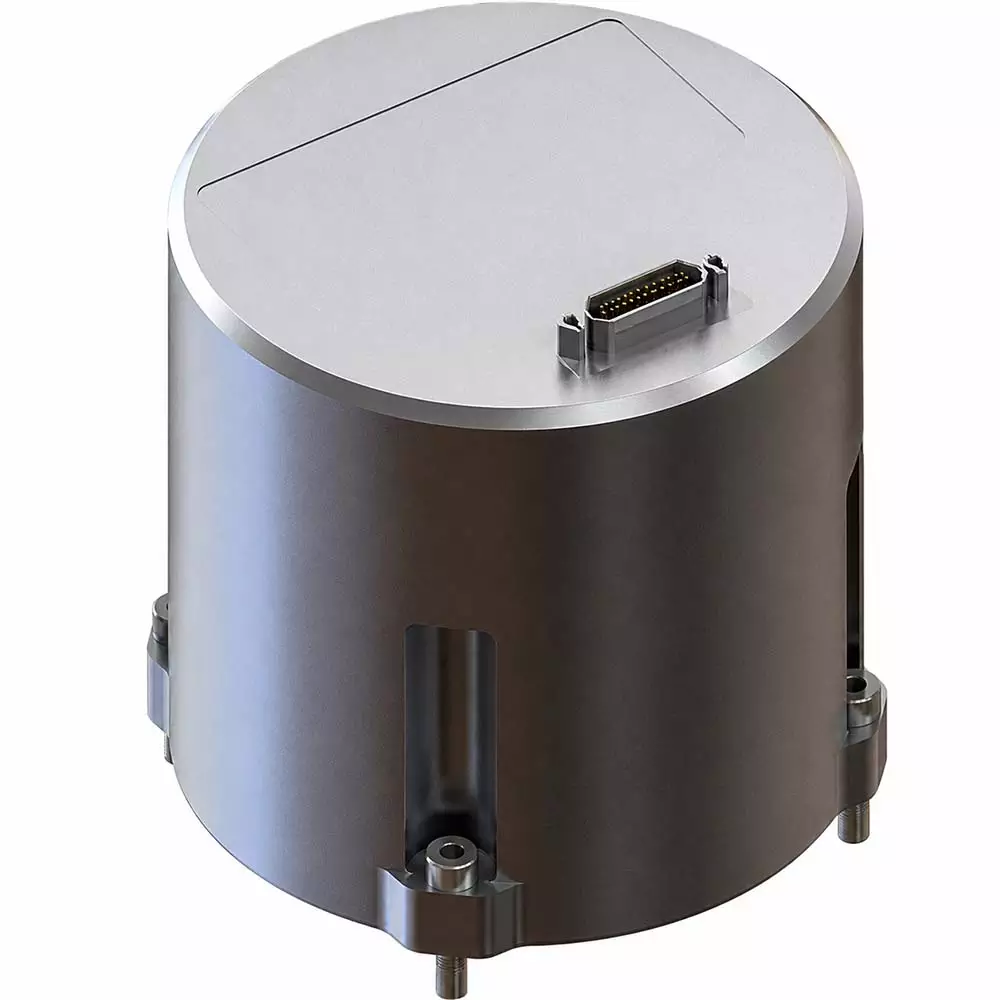

Комбинированный IMU FOG + кварцевый акселерометр высокой точности
UF500 представляет собой высокопроизводительный и экономически эффективный инерциальный измерительный блок на базе волоконно-оптических гироскопов, который может комплектоваться либо кварцевым гибким акселерометром, либо MEMS-акселерометром и использоваться для навигации, управления и динамических измерений.
Система отличается малыми габаритами, небольшим весом, отсутствием подвижных частей, высокой надежностью и длительным сроком службы. Она может широко применяться в авиации, аэрокосмической технике, на судах, в вооружении, при измерениях в угольных шахтах и в автомобильной электронике.
-
Номер детали :
UF500
-
Минимальный заказ :
1
чем мы можем помочь
Вы можете связаться с нами удобным для вас способом. Мы готовы ответить по электронной почте или телефону и помочь подобрать подходящее решение.
- Описание
Серии и параметры продукта
| Серия продукции и параметры | |||
| Основные характеристики устройства | |||
| Волоконно-оптический гироскоп | Диапазон | ±360°/s | |
| Стабильность нулевого смещения | ≤0.1°/h (вариация Аллана) | Повторяемость нулевого смещения | ≤0.8°/h (1σ) |
| Повторяемость масштаба | ≤100ppm | Нелинейность масштаба | ≤100ppm |
| Кварцевый гибкий акселерометр | Диапазон | ±50g | |
| Стабильность нулевого смещения | ≤0.02mg (вариация Аллана) | Повторяемость нулевого смещения | ≤0.1mg (1σ) |
| Повторяемость масштаба | ≤100ppm | Нелинейность масштаба | ≤100ppm |
| Прочие характеристики | |||
| Частота обновления данных | 200HZ | Интерфейс связи | RS422 |
| Напряжение питания | 12～36V DC | Потребляемая мощность | ≤15W |
| Масса | ≤1Kg | Габариты | ≤80×80×60mm |
| Рабочая температура | (-40℃~+70℃) | Температура хранения | -55℃~+85℃ |
| Вибрация | 6.06g, 20-2000Hz, случайная полоса | ||
| Удар | 15g, 11ms 1/2 sine wave | ||
Габаритные размеры продукта

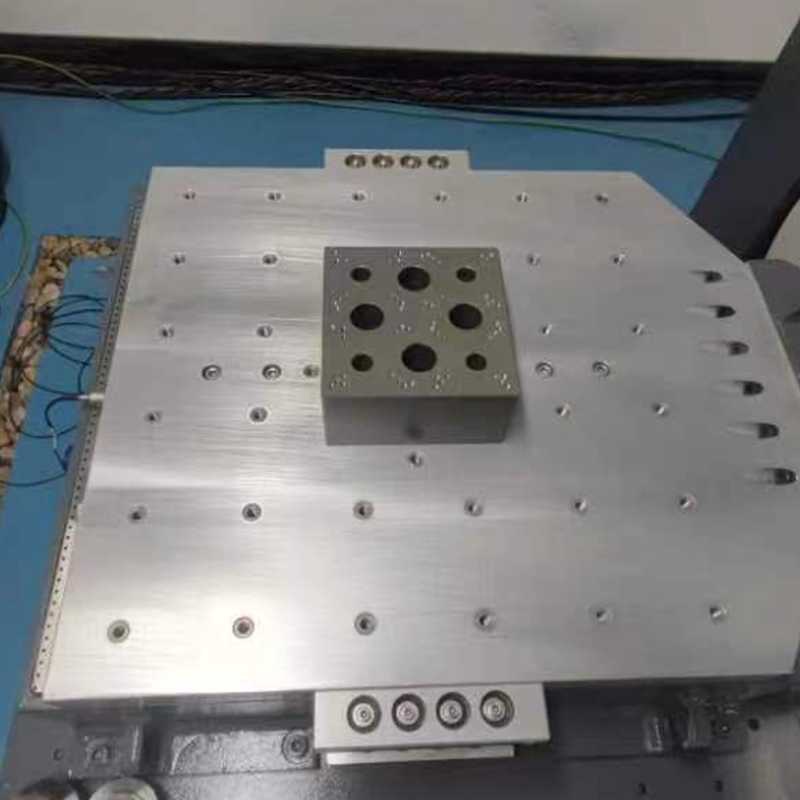

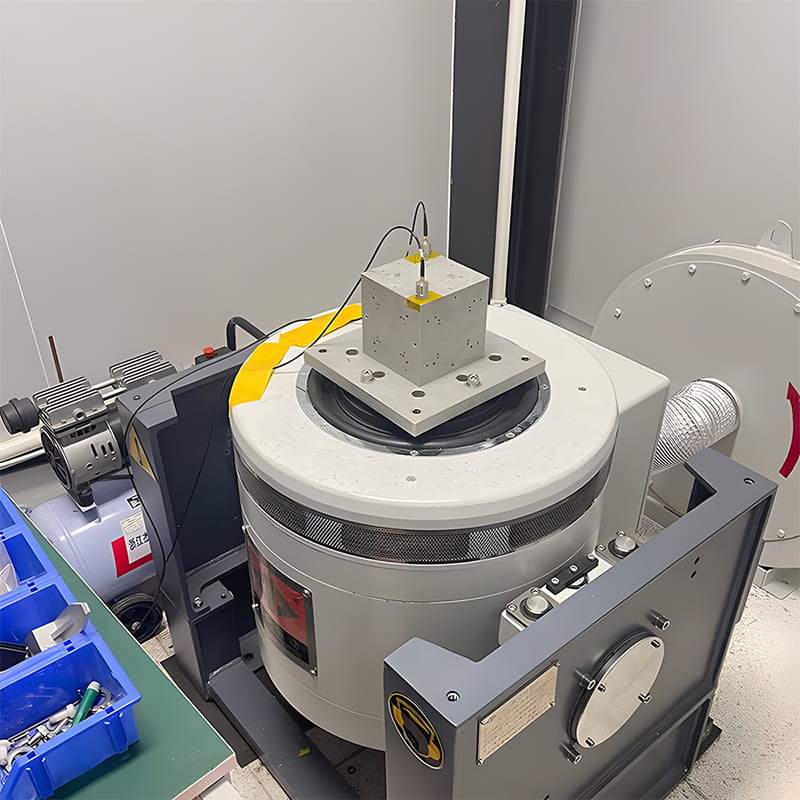

Производственный процесс
Сценарии применения
Применение FOG IMU
Высокоточный IMU на базе FOG и кварцевого акселерометра предназначен для авиации, морских систем, вооружений и автомобильной электроники, где важны минимальный дрейф, высокая долговременная стабильность и устойчивость к жестким условиям эксплуатации. Кварцевый акселерометр повышает точность измерения ускорения и делает систему особенно подходящей для инерциальной навигации и высокоточного управления.
Аэрокосмическая отрасль
Авиация
Вооружение
FAQ
1. Какой тип IMU представляет собой UF500?
UF500 представляет собой комбинированный инерциальный измерительный блок, который объединяет волоконно-оптический гироскоп (FOG) и кварцевый гибкий акселерометр, обеспечивая высокоточные данные угловой скорости и ускорения.
2. Каковы диапазоны измерения UF500?
Диапазон гироскопа составляет ±360 °/s, а диапазон кварцевого акселерометра — ±50 g.
3. Какова точность UF500?
Стабильность нулевого смещения FOG-гироскопа составляет ≤0.1 °/h (вариация Аллана), а стабильность нулевого смещения кварцевого акселерометра — ≤0.02 mg (вариация Аллана).
