Высокоточный преобразователь напряжение-частота ±80mA, выход 512kHz, низкое энергопотребление, компактный сигнальный модуль трехосевого акселерометра

Модуль преобразования V/F серии AVI-C представляет собой высокоточный преобразователь напряжение/частота, использующий метод интегрирования заряда для одновременного и непрерывного преобразования сигналов трех акселерометров. Все компоненты серии являются на 100% отечественного производства, диапазон достигает ±80mA, а само решение отличается компактными размерами, низким энергопотреблением, малым температурным дрейфом и высокой автономностью.

Номер детали :
AVI-C
Заказ (MOQ) :
1

ОТПРАВИТЬ ЗАПРОС

как мы можем помочь

Вы можете связаться с нами удобным для вас способом. Мы готовы помочь подобрать модуль преобразования VF/IF или I/F под вашу систему акселерометров и интерфейс интеграции.

Подробнее

НОВЫЕ ПРОДУКТЫ

Высокоточный IMU с гироскопом и акселерометром ПОДРОБНЕЕ

Высокостабильный волоконно-оптический гиродатчик для авиационного позиционирования ПОДРОБНЕЕ

INS3700 для беспилотных судов и дронов ПОДРОБНЕЕ

Высокопроизводительный самокалибрующийся электронный компасный датчик ПОДРОБНЕЕ

Комбинированный IMU FOG + кварцевый акселерометр высокой точности ПОДРОБНЕЕ

Высокоточный североискатель для точного картографирования в сложных условиях ПОДРОБНЕЕ

Высокоточный шестиосевой MEMS IMU-модуль U4930 ПОДРОБНЕЕ

Высокоточный шестиосевой MEMS IMU-модуль U503 ПОДРОБНЕЕ

Описание

Серия продукции и параметры

Параметр	Условия испытания	Минимум	Типич.	Максимум	Единица
Максимальная выходная частота	Полный температурный диапазон	-	-	512	kHz
Нулевое положение F0	Полный температурный диапазон	0	60	100	nA
Стабильность нуля	Испытание при постоянной температуре	-	10	20	ppm
Температурный коэффициент масштабного коэффициента	Полный температурный диапазон	-	1	2	ppm/℃
Асимметрия масштабного коэффициента	I=±1mA, TC=25℃	0	-	30	ppm
Комплексная нелинейность масштабного коэффициента	Полный температурный диапазон 1mA ≤ \|I\| ≤ FS	-	30	50	ppm
Ошибка малого сигнала	0.01uA ≤ \|I\| ≤ 1mA	-	-	0.5	Hz
Стабильность за одно включение	I=±1mA, TC=25℃	-	10	20	ppm
Повторяемость последовательных включений	I=±1mA, TC=25℃	-	10	20	ppm
Диапазон рабочей температуры TC		-45		85	℃
Габариты изделия		48408			mm
Форма интерфейса		Dual in-line plug lead out

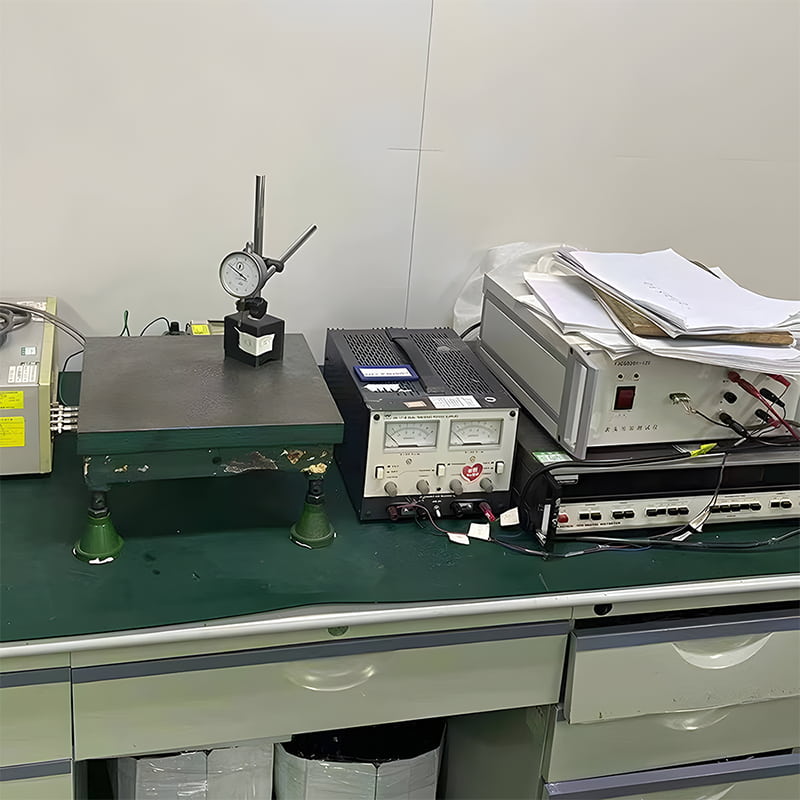

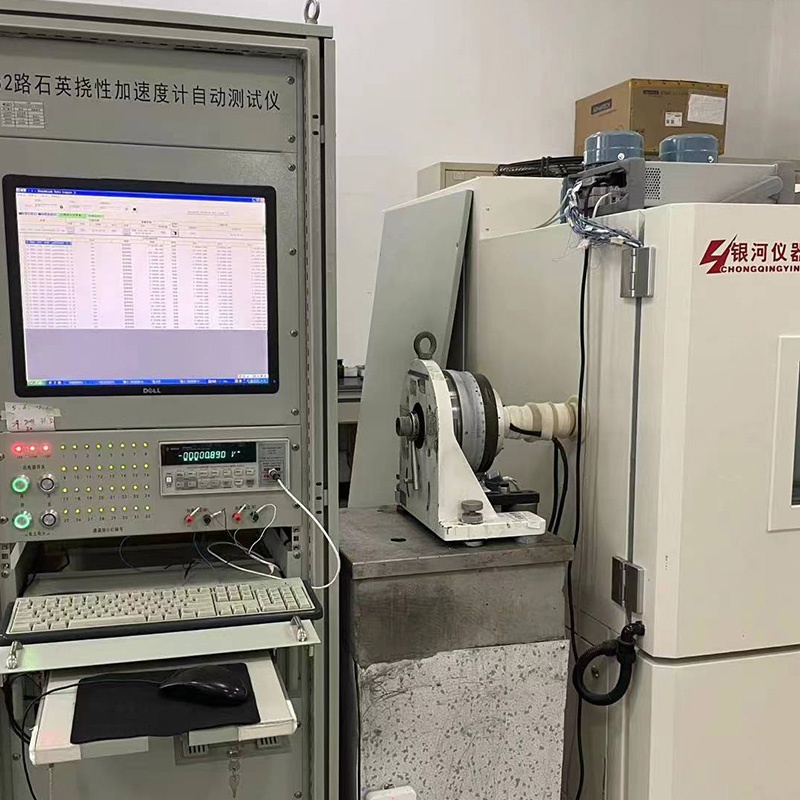

Производственный процесс

Габариты изделия

Сценарии применения

Применение платы V/F

Плата V/F (Voltage-to-Frequency) предназначена для надежной обработки сигналов и оцифровки в промышленных системах измерения и управления. Решение хорошо подходит для точного считывания сигналов датчиков, передачи по длинным кабелям, приема MCU/PLC и мониторинга в жестких условиях эксплуатации. Плата преобразует низкоуровневые аналоговые сигналы напряжения в частотный выход с высокой помехоустойчивостью, поддерживает стабильную работу по температуре, широкую совместимость по входу, компактную интеграцию на уровне платы и простое подключение для быстрого развертывания системы.

Связаться с нами

БПЛА

Роботы

MEMS accelerometers are used in autonomous driving

Автономное вождение

FAQ

Q1: Какова основная функция этого продукта?

A: Серия AVI-C представляет собой высокоточный модуль преобразования напряжение-частота (V/F), который может одновременно преобразовывать сигналы трехосевого акселерометра в частотный выход до 512kHz. Изделие подходит для инерциальной навигации, промышленного измерения и высокоточной обработки сигналов датчиков.

Q2: Чем AVI-C отличается от серии AVI-B?

A: AVI-C делает акцент на миниатюризации и полном использовании отечественных компонентов. Габариты составляют 48×40×8 мм, энергопотребление ниже, а температурный дрейф остается малым. AVI-B предлагает близкую производительность, но в более универсальном исполнении с несколько большей толщиной.
