В качестве нового типа полностью твердотельного гироскопа волоконно-оптический гироскоп обладает преимуществами быстрого запуска, широкого диапазона измерений и высокой надежности. Одноосевой волоконно-оптический гироскоп средней и высокой точности G-F98H может применяться в системах высокоточной инерциальной навигации, таких как наземное позиционирование и ориентация, автомобильные приборы поиска севера, бортовая навигация и морские гирокомпасы. Данная спецификация применима только к изделиям типа G-F98H и включает показатели производительности, технические условия, внешние габариты, а также условия установки и эксплуатации. Технические условия включают диапазон условий окружающей среды, электрические характеристики и физические параметры изделия.
Номер детали :
G-F98H
Минимальный заказ :
1
Разъем :
RS422
Степень защиты :
IP67
| G-F98H-A | G-F98H-B | G-F98H-C | Ед. | |
| Стабильность нулевого смещения | ≤0.015 | ≤0.015 | ≤0.010 | °/hr (1σ, 10s) |
| Время стабилизации | <10 | <10 | <10 | s |
| Повторяемость нулевого смещения | ≤0.015 | ≤0.015 | ≤0.010 | °/hr (1σ) |
| Повторяемость нулевого смещения во всем температурном диапазоне | ≤0.05 | ≤0.05 | ≤0.03 | °/hr |
| Коэффициент случайного блуждания | ≤0.002 | ≤0.001 | ≤0.001 | °/√h |
| Нелинейность масштабного коэффициента | ≤10 | ≤10 | ≤10 | ppm (1σ) |
| Повторяемость масштабного коэффициента | ≤20 | ≤10 | ≤10 | ppm (1σ) |
| Повторяемость масштабного коэффициента во всем температурном диапазоне | ≤200 | ≤50 | ≤50 | ppm |
| Динамический диапазон | ±500 | °/s | ||
| Чувствительность к магнитному полю | ≤0.02 | °/hr/Gs | ||
| Рабочая температура | -50~+70 | ℃ | ||
| Температура хранения | -50~+70 | ℃ | ||

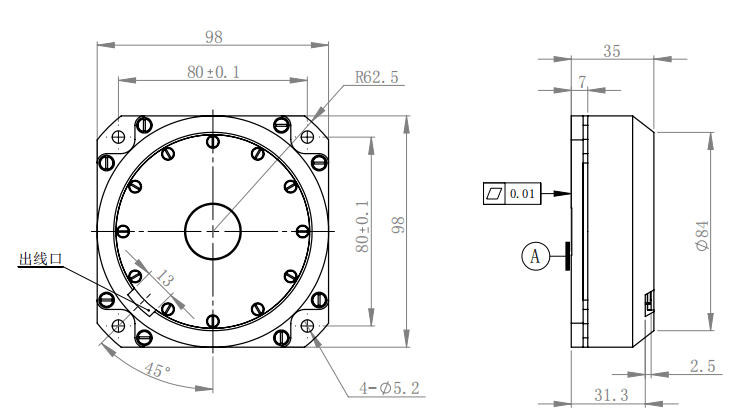

График 2. Габаритные размеры G-F98H.
A: G-F98H предназначен для высокоточных инерциальных навигационных применений, таких как наземное позиционирование, системы поиска севера для транспортных средств, бортовая навигация и морские гироскопические приборы.
A: Модели различаются в основном по характеристикам: G-F98H-C обеспечивает наивысшую точность со стабильностью нулевого смещения ≤ 0,010°/h. G-F98H-A и G-F98H-B обеспечивают ≤ 0,015°/h, при этом у версии B лучше повторяемость масштабного коэффициента. Выбор зависит от требуемой точности и условий эксплуатации.
A: Время запуска: менее 10 секунд. Рабочая температура: -40°C…+70°C. Температура хранения: -50°C…+70°C.
