Высокоточный трехосевой волоконно-оптический гироскоп G-F3G70 ±300°/s для навигации и наведения
Волоконно-оптический гироскоп как новый тип полностью твердотельного гироскопа обладает преимуществами быстрого запуска, широкого диапазона измерения и высокой надежности. Инерциальный блок волоконно-оптического гироскопа G-F3G70 разработан для средне- и высокоточных областей применения. Он использует трехосевую общую технологию и раздельную конструкцию, отличается низкой стоимостью и стабильной производительностью. В конструкции применена интегрированная упаковка оптического тракта и электронной схемы, что обеспечивает простую конструкцию и удобную установку. Продукт может использоваться в системах навигации и наведения, а также измерения и управления ориентацией малых ракет и управляемых бомб.
-
Номер детали :
G-F3G70
-
Минимальный заказ :
1
-
Разъем :
RS422
-
Уровень защиты :
IP67
как мы можем помочь вам
Вы можете связаться с нами любым удобным для вас способом. Мы доступны 24/7 по электронной почте или по телефону.
- Описание
Серия продукции и параметры
| Описание | G-F3G70-A | G-F3G70-B | G-F3G70-C | Ед. |
| Время запуска | 5 | 5 | 5 | s |
| Нулевое положение | ≤0.5 | ≤0.5 | ≤0.5 | (°)/h |
| Стабильность нулевого смещения при постоянной температуре | ≤0.050 (усреднение 10s) | ≤0.03 (усреднение 10s) | ≤0.02 (усреднение 10s) | (°)/h |
| Стабильность нулевого смещения при переменной температуре (1℃/min, усреднение 100s) | ≤0.15 | ≤0.12 | ≤0.10 | (°)/h |
| Повторяемость нулевого смещения | ≤0.050 | ≤0.03 | ≤0.03 | (°)/h |
| Коэффициент случайного блуждания | ≤0.002 | ≤0.002 | ≤0.001 | (º)/h1/2 |
| Чувствительность нулевого смещения | ≤0.005 | (°)/h/Gs | ||
| Нелинейность масштабного коэффициента | ≤20 | ppm | ||
| Асимметрия масштабного коэффициента | ≤20 | ppm | ||
| Повторяемость масштабного коэффициента | ≤20 | ppm | ||
| Порог | ≤0.01 | (°)/h | ||
| Разрешение | ≤0.01 | (°)/h | ||
| Полоса пропускания | ≥200 | Hz | ||
| Рабочая температура | -45～+65 | ℃ | ||
| Температура хранения | -55～+80 | ℃ | ||
| Динамический диапазон | ±300 | (°)/s | ||
| Напряжение питания | 5 | V | ||
| Потребляемая мощность в установившемся режиме | ≤5.5 | W | ||
| Потребляемая мощность в установившемся режиме при полном температурном диапазоне | ≤10 | W | ||
| Пусковой мгновенный ток | ＜2 | A | ||
| Полная масса изделия | ＜800 | g | ||
Производственный процесс
Габаритные размеры продукта
a) Габаритные размеры
Размеры блока электроники (mm): 60±0.1×60±0.1×24.0±0.1 (длина×ширина×высота);
Размеры чувствительной головки (mm): Φ67±0.1×17.5±0.1;
b) Монтажные размеры
Монтажные размеры блока электроники (mm): 46±0.1×46±0.1 (длина×ширина), M3×4;
Монтажные размеры чувствительной головки (mm): Φ45.5±0.1, Φ2.7×8;
Подробности показаны на рисунке 1.
(a) Блок электроники

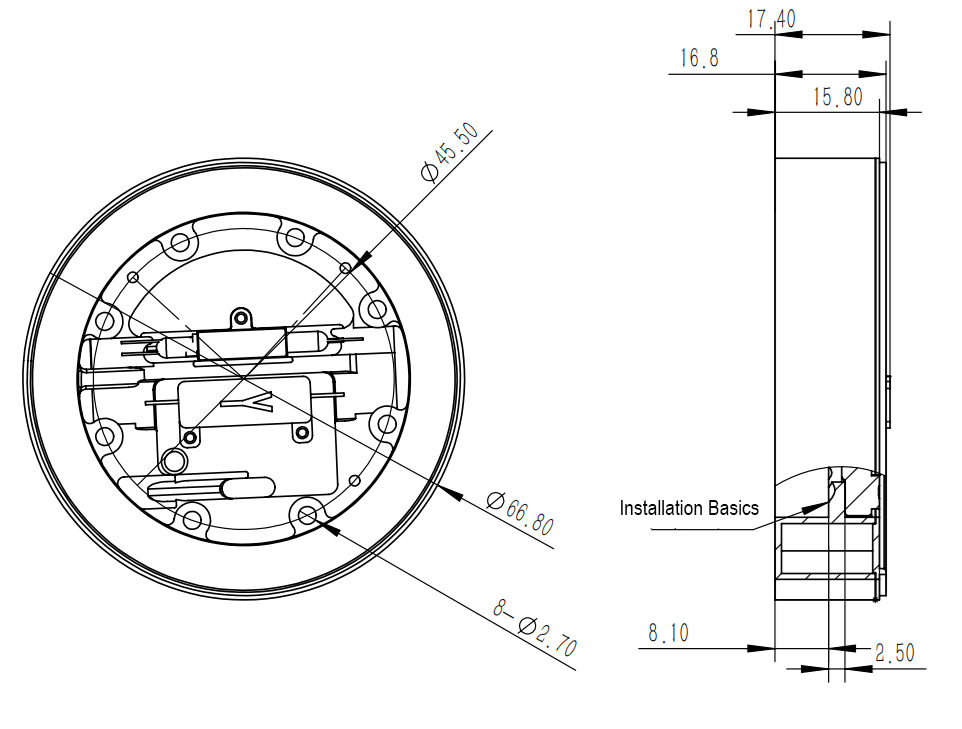

(b) Чувствительная головка
G-F3G70 внешний вид и схема установки волоконно-оптического гироскопа
Сценарии применения
применение волоконно-оптического гироскопа
Трехосевой волоконно-оптический гироскопический инерциальный блок G-F3G70 подходит для инерциальных измерений в навигационных, направляющих и системах измерения/управления ориентацией средней и высокой точности, например на оружейных платформах малых ракет и управляемых бомб. Он отличается быстрым запуском, широким диапазоном измерения, высокой надежностью, простой конструкцией и удобной установкой.
Аэрокосмическая отрасль
Авиация
Вооружение
FAQ
1. Для чего используется волоконно-оптический гироскоп G-F3G70?
G-F3G70 представляет собой трехосевой волоконно-оптический гироскоп, предназначенный для высокоточной навигации, наведения и управления ориентацией. Он широко применяется в БПЛА, ракетах, робототехнике и инерциальных навигационных системах.
2. Каковы основные технические характеристики?
Стабильность смещения нуля: ≤0.02°/h (модель G-F3G70-C); динамический диапазон: ±300°/s; полоса пропускания: ≥200 Гц; разрешение: ≤0.01°/h; рабочая температура: -45°C ~ +65°C; питание: 5 В, ≤5.5 Вт в установившемся режиме.
3. Какой протокол связи поддерживается?
Продукт использует высокоскоростной протокол UART со следующими настройками: скорость передачи 921600 бод, четность четная, 1 стоп-бит. Выходные данные включают трехосевую угловую скорость и трехосевую температуру в 20-байтной структуре кадра.
