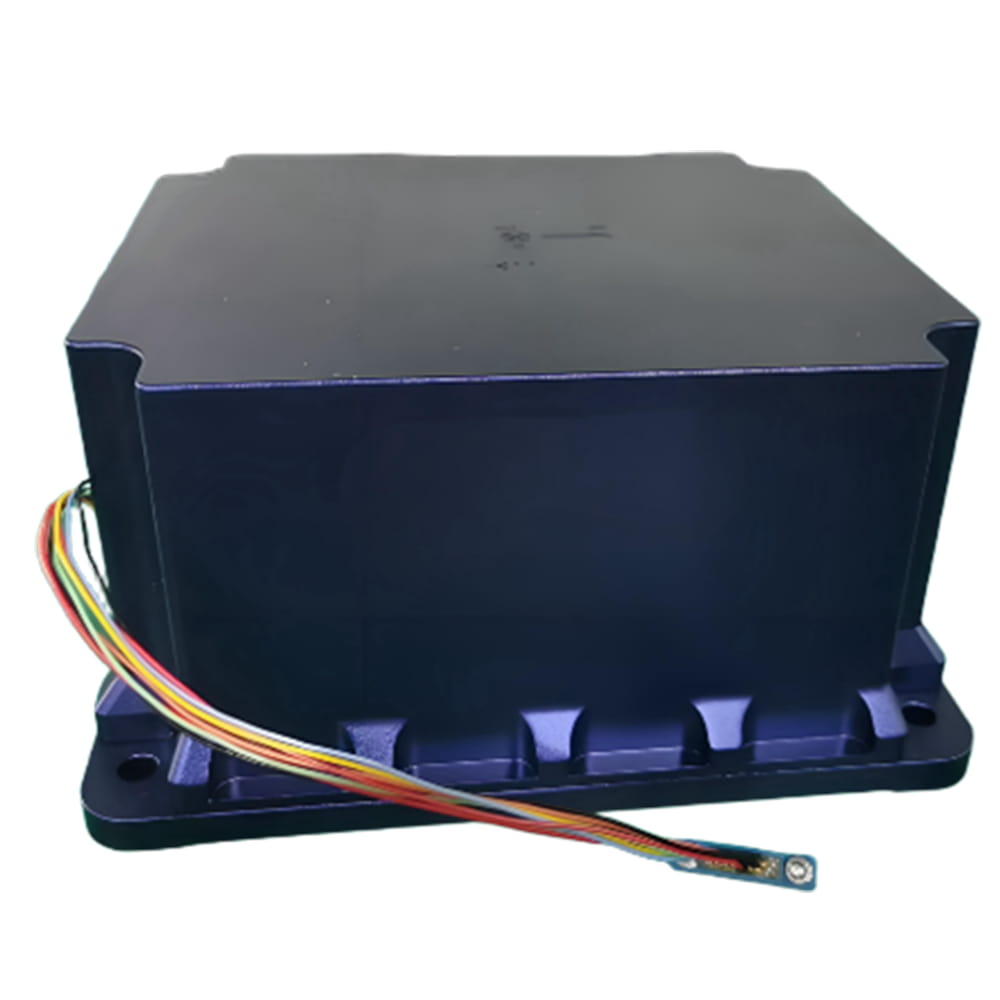

Высокоточный трехосевой волоконно-оптический гироскоп G-F3G75 с цифровой замкнутой модуляцией
Этот продукт представляет собой полностью твердотельный прибор измерения угловой скорости, основанный на эффекте Саньяка и использующий полностью цифровую схему замкнутой модуляции и демодуляции для измерения угловой скорости вращения носителя вокруг его чувствительной оси.
Этот продукт может быть объединен с акселерометром для формирования IMU (инерциального измерительного блока), который интегрируется в систему и обрабатывается алгоритмами для реализации функции позиционирования и ориентации носителя.
-
Номер детали :
G-F3G75
-
Минимальный заказ :
1
-
Разъем :
RS422
-
Уровень защиты :
IP67
как мы можем помочь вам
Вы можете связаться с нами любым удобным для вас способом. Мы доступны 24/7 по электронной почте или по телефону.
- Описание
Серия продукции и параметры
| Параметр производительности | Технические показатели |
| Время стабилизации | ≤10s |
| Стабильность нулевого смещения | ≤0.01°/h (10s, 1σ)(Стандартное атмосферное давление, фиксированная температура) |
| Повторяемость нулевого смещения | ≤0.01°/h（1σ, стандартное атмосферное давление） |
| Случайное блуждание | ≤0.001°/√h |
| Характеристики вибрации и удара | Изменение нулевого смещения до и после удара и вибрации ≤0.02°/h |
| Повторяемость масштабного коэффициента | ≤15ppm |
| Нелинейность масштабного коэффициента | ≤5ppm |
| Асимметрия масштабного коэффициента | ≤5ppm |
| Динамический диапазон | ±600 °/s |
| Надежность | MTBF≥120000h |

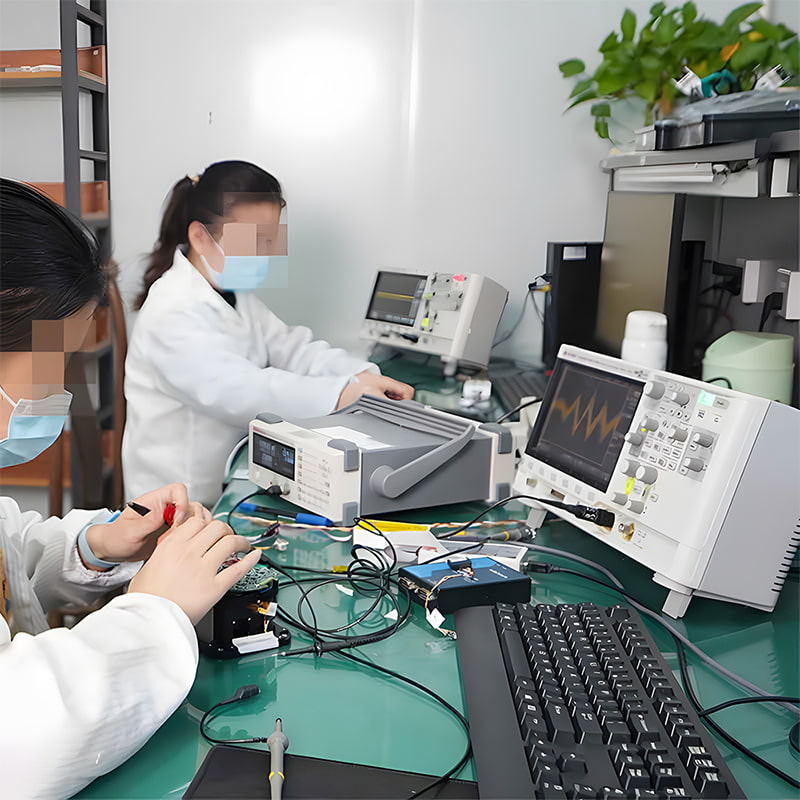

Производственный процесс
Габаритные размеры продукта
Монтажная поверхность изделия образует фиксированную поверхность для внешней установки. Монтажные размеры показаны на рисунке 4.
Рисунок 4. Схема монтажной базы
Сценарии применения
применение волоконно-оптического гироскопа
Трехосевой волоконно-оптический гироскопический инерциальный блок G-F3G75 подходит для инерциальных измерений в навигационных, наводящих и системах измерения/управления ориентацией средней и высокой точности (например, на оружейных платформах, таких как малые ракеты и управляемые бомбы), и отличается быстрым запуском, широким диапазоном измерения, высокой надежностью, простой конструкцией и удобной установкой.
Аэрокосмическая отрасль
Авиация
Вооружение
FAQ
Q1: Как работает G-F3G75? К какому типу гироскопов он относится?
G-F3G75 представляет собой полностью твердотельный волоконно-оптический гироскоп (FOG), основанный на эффекте Саньяка. Он использует цифровую схему замкнутой модуляции и демодуляции для достижения высокоточного измерения угловой скорости. Он не содержит движущихся частей и отличается высокой надежностью.
Q2: Поддерживает ли этот гироскоп интегрированную навигационную систему (IMU)?
Да, G-F3G75 может использоваться совместно с акселерометрами для формирования инерциального измерительного блока (IMU) для применения в инерциальных навигационных системах, таких как трехмерная ориентация, курс и позиционирование.
Q3: Какие вибрации и удары может выдерживать продукт? Для каких условий применения он подходит?
Продукт прошел испытание GJB-150A и обладает отличной стойкостью к вибрации и удару. Он подходит для сложных и жестких условий эксплуатации, таких как дроны, аэрокосмическая отрасль, бурение, суда и высокоскоростные железные дороги.
