Инерциальный измерительный блок UF700 для стабилизации платформы
Этот документ описывает технические характеристики, аппаратные параметры, механические интерфейсы, интерфейсы связи и другие аспекты инерциально-навигационного блока IMU, что помогает пользователям быстро и удобно применять его.
-
Номер детали :
UF700
-
Минимальный заказ :
1
чем мы можем помочь
Вы можете связаться с нами удобным для вас способом. Мы готовы ответить по электронной почте или телефону и помочь подобрать подходящее решение.
- Описание
Серии и параметры продукта
| Технические показатели | ||
| Угловая скорость | Диапазон измерения | ±800 (°)/s |
| Стабильность нулевого смещения (1 σ, 10S) | ≤0.5 (°)/h | |
| Повторяемость нулевого смещения (1 σ) | ≤0.5 (°)/h | |
| Случайное блуждание | ≤0.05 °/√h | |
| Повторяемость масштабного коэффициента | ≤100 ppm | |
| Нелинейность масштабного коэффициента | ≤100 ppm | |
| Акселерометр | Диапазон измерения | ±30 g |
| Стабильность нулевого смещения (1 σ, 10S) | ≤0.06 mg | |
| Повторяемость нулевого смещения (1 σ) | ≤0.06 mg | |
| Случайное блуждание | ≤0.01 m/s/√h | |
| Цикл связи | 2 ms | |
| Скорость связи | 230400 bps | |
| Напряжение питания | 12-36 VDC | |
| Габариты | 80mm*80mm*60mm | |
| Интерфейс связи | RS422 | |
| Масса | ≤1kg | |

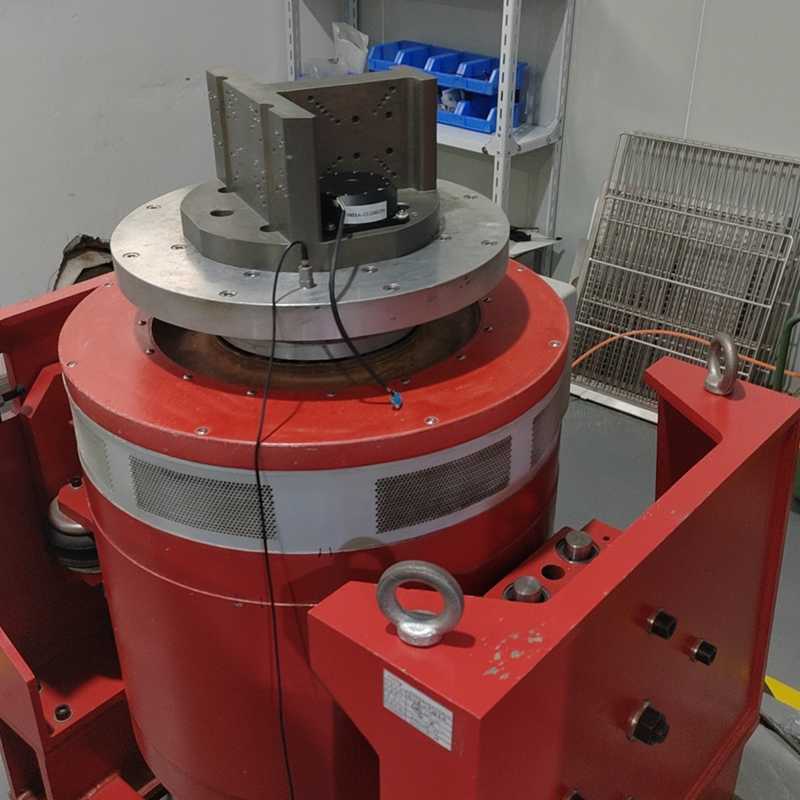

Производственный процесс
Габаритные размеры продукта
Сценарии применения
Применение FOG IMU
Высокоточный FOG (Fiber Optic Gyro) IMU подходит для высокоуровневых сценариев навигации и управления, таких как управление полетом и наведение БПЛА/VTOL, определение пространственного положения и курса транспортных средств/судов и интегрированная навигация, платформы стабилизации антенн/датчиков, а также мобильное картографирование класса survey-grade (LiDAR/INS), обеспечивая сверхмалый дрейф, высокую стабильность смещения и высокую устойчивость к вибрации и электромагнитным помехам в сложных условиях.
Аэрокосмическая отрасль
Авиация
Вооружение
FAQ
1. Какой тип IMU представляет собой UF700?
UF700 представляет собой комбинированный инерциальный измерительный блок, который объединяет волоконно-оптический гироскоп (FOG) и MEMS-акселерометр и выдает данные угловой скорости и линейного ускорения для задач навигации и управления.
2. Каковы диапазоны измерения UF700?
Гироскоп: ±800 °/s. Акселерометр: ±30 g.
3. Какова точность UF700?
Стабильность нулевого смещения гироскопа составляет ≤0.5 °/h (1σ, 10 s), повторяемость ≤0.5 °/h. Стабильность нулевого смещения акселерометра составляет ≤0.06 mg, повторяемость также ≤0.06 mg.
