T7000-F высокоточный двухосевой датчик наклона, инклинометр с аналоговым выходом напряжения ±5°/±10°/±15°/±30°, 0-5 В / 0-10 В
T7000-F представляет собой стандартный промышленный высокоточный двухосевой датчик наклона с выходом по напряжению, выпущенный Micro-Magic Inc. Стандартный выход составляет 0~5 В, опционально доступны 0.5~4.5 В и 0~10 В. Одновременно может использоваться выход RS232, а RS485 доступен по заказу; передача сигнала возможна на расстояние до 2000 метров. Пользователю достаточно считать значение напряжения датчика, чтобы вычислить угол наклона объекта. Встроенный MEMS-твердый маятник преобразует изменение статического гравитационного поля в изменение угла наклона.
Изделие использует новейшую MEMS-технологию производства чувствительных элементов, выполняет точную компенсацию температурной и линейной ошибки, отличается высокой точностью, малыми размерами, высоким уровнем корпусирования, хорошей виброустойчивостью, встроенной защитой от радиочастотных и электромагнитных помех и особенно подходит для подземной бесканальной техники и других суровых промышленных условий.
-
Номер детали :
T7000-F
-
Минимальный заказ :
1
чем мы можем помочь
Вы можете связаться с нами удобным для вас способом. Мы готовы ответить по электронной почте или телефону и помочь подобрать подходящий инклинометр под вашу задачу.
- Описание
Серии и параметры продукта
| Параметр | Условия | T7000-F-5 | T7000-F-10 | T7000-F-15 | T7000-F-30 | Ед. |
| Диапазон измерения | ±5 | ±10 | ±15 | ±30 | ° | |
| Измеряемые оси | оси | X, Y | X, Y | X, Y | X, Y | |
| Температурный дрейф нуля | -40～85° | ±0.0007 | ±0.0007 | ±0.0007 | ±0.0007 | °/℃ |
| Температурный коэффициент чувствительности | -40～85° | ≤50 | ≤50 | ≤50 | ≤50 | ppm/℃ |
| Нулевое смещение | Выход при 0° | Выход 0-5V: 2.5V, выход 0-10V: 5V | V | |||
| Частотная характеристика | Отклик по постоянному току | 100 | 100 | 100 | 100 | Hz |
| Разрешение | Полоса 5Hz | 0.0007 | 0.0007 | 0.0007 | 0.0007 | ° |
| Точность | -40～85℃ | 0.005 | 0.006 | 0.0065 | 0.007 | ° |
| Долговременная стабильность | -40～85℃ | <0.006 | <0.007 | <0.007 | <0.008 | ° |
| Время запуска после включения | 0.2 | s | ||||
| Время отклика | 0.01 | s | ||||
| Выходной сигнал | 0-5V, 0-10V | |||||
| Среднее время работы | ≥45000 часов/цикл | |||||
| Ударопрочность | 20000g, 0.5ms, 3 раза/ось | |||||
| Вибростойкость | 10grms、10～1000Hz | |||||
| Сопротивление изоляции | ≥100MΩ | |||||
| Степень водозащиты | IP67 | |||||
| Кабель | Стандартный кабель длиной 1.5 м, износостойкий, маслостойкий, широкотемпературный, экранированный 6×0.3mm2 | |||||
| Масса | 250 г (без упаковочной коробки) | |||||
Производственный процесс
Похожие продукты

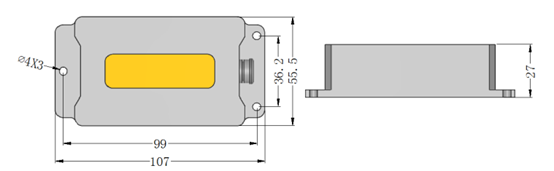

Габариты продукта
Сценарии применения
Применение датчика наклона
T7000-F представляет собой промышленный высокоточный двухосевой MEMS-датчик наклона, который использует принцип емкостного микромаятника/твердого маятника для преобразования изменения гравитации в угол наклона и выдает аналоговый сигнал напряжения (стандартно 0–5 В, опционально 0–10 В), с опциональной дальней передачей по RS232/RS485. Изделие подходит для точного мониторинга наклона и выравнивания в задачах контроля мостов и плотин, выравнивания подвесов и платформ, высокоточного оборудования и измерения положения строительной техники.
Мониторинг железных дорог и мостов
Строительная техника и выравнивание подвесов
Автономное вождение
FAQ
1. Каков диапазон измерения датчика T7000-F?
T7000-F поддерживает двухосевое измерение наклона в диапазонах ±5° / ±10° / ±15° / ±30° и подходит для задач высокоточного мониторинга.
2. Каковы точность и разрешение этого датчика?
Датчик обеспечивает точность 0.005° и разрешение 0.0007°.
Это делает его подходящим для сверхточного измерения угла.
3. Какие типы выходов поддерживает T7000-F?
Поддерживаются аналоговые выходы напряжения 0-5V и 0-10V.
Интерфейс RS232 также доступен как опция.
