Главная > Серия T7000 > Двухосевой инклинометр T7000-A с аналоговым токовым выходом, частотой дискретизации 100 Гц и быстрым откликом 0,01 с для промышленной техники, морских и медицинских систем

Двухосевой инклинометр T7000-A с аналоговым токовым выходом, частотой дискретизации 100 Гц и быстрым откликом 0,01 с для промышленной техники, морских и медицинских систем

T7000-A представляет собой стандартный промышленный высокоточный двухосевой датчик наклона с токовым выходом. Выход RS232 может использоваться для дальней передачи на расстояние до 2000 метров. Встроенный твердый маятник на базе MEMS преобразует изменение статического гравитационного поля в изменение угла наклона. Изделие выполняет точную компенсацию и коррекцию температурной и линейной ошибки, отличается высокой точностью, хорошей виброустойчивостью и наличием схемы защиты от электромагнитных помех, особенно подходит для подземной бесканальной техники и других жестких промышленных условий.

Номер детали :

T7000-A
Минимальный заказ :

1

ОТПРАВИТЬ ЗАПРОС

чем мы можем помочь

Вы можете связаться с нами удобным для вас способом. Мы готовы ответить по электронной почте или телефону и помочь подобрать подходящий инклинометр под вашу задачу.

Подробнее

НОВЫЕ ПРОДУКТЫ

Высокоточный IMU с гироскопом и акселерометром ПОДРОБНЕЕ

Высокостабильный FOG INS для авиационного многосенсорного позиционирования ПОДРОБНЕЕ

Беспилотные корабли и дроны Ins3700 с автономным самообнаружением без спутников ПОДРОБНЕЕ

Высокопроизводительный электронный компас с самокалибровкой ПОДРОБНЕЕ

Комбинированный IMU на FOG и кварцевом акселерометре высокой точности ПОДРОБНЕЕ

Высокоточный североискатель для прецизионного картографирования в тяжелых условиях ПОДРОБНЕЕ

Шестиосевой высокоточный MEMS IMU-модуль U4930, совместимый с HG4930 ПОДРОБНЕЕ

Высокоточный шестиосевой MEMS IMU-модуль U503 ПОДРОБНЕЕ

Описание

Серии и параметры продукта

Параметр	Условия	T7000-A-5	T7000-A-10	T7000-A-15	T7000-A-30	Ед.
Диапазон измерения		±5	±10	±15	±30	°
Измеряемая ось	ось	X, Y	X, Y	X, Y	X, Y
Температурный дрейф нуля	-40～85°	±0.0007	±0.0007	±0.0007	±0.0007	°/℃
Температурный коэффициент чувствительности	-40～85°	≤50	≤50	≤50	≤50	ppm/℃
Частотная характеристика	Отклик по постоянному току	100	100	100	100	Hz
Разрешение	Полоса 5Hz	0.0007	0.0007	0.0007	0.0007	°
Точность	-40～85℃	0.005	0.006	0.0065	0.007	°
Долговременная стабильность	-40～85℃	≤0.006	≤0.007	≤0.007	≤0.008	°
Время запуска после включения		0.2				s
Время отклика		0.01				s
Частота	Выход 5Hz, можно настроить 15Hz, 35Hz, 50Hz (RS485 не имеет этой функции)
Выходной сигнал	Можно заказать RS232/RS485/RS422/TTL/PWM/CAN
Среднее время работы	≥45000 часов/цикл
Ударопрочность	20000g, 0.5ms, 3 раза/ось
Вибростойкость	10grms、10～1000Hz
Сопротивление изоляции	≥100MΩ
Степень водозащиты	IP67
Кабель	Стандартный кабель длиной 1.5 м, износостойкий, маслостойкий, широкотемпературный, экранированный 6×0.3mm2
Масса	250 г (без упаковочной коробки)

Производственный процесс

Похожие продукты

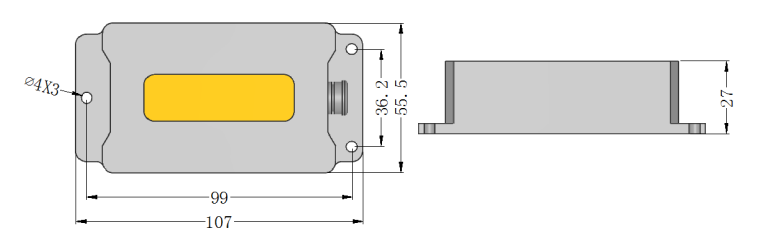

Габариты продукта

Размер изделия: L107*W55.5*H27MM

По умолчанию датчик устанавливается горизонтально вверх. Во время монтажа поверхность установки датчика должна оставаться параллельной измеряемой целевой поверхности; способ установки следует сверять со схемой вращения. Если требуется другой способ монтажа, ориентируйтесь на схему «Способ установки изделия» и укажите это при заказе.

Сценарии применения

Применение датчика наклона

T7000-A представляет собой промышленный сверхточный двухосевой датчик наклона с аналоговым токовым выходом. Основанный на принципе емкостного микромаятника, он преобразует изменение гравитации в данные о наклоне, поддерживает гибкие варианты токового выхода 4~20mA / 0~20mA / 0~24mA и опциональные RS232/RS485 для дальней передачи на 2000 м. При сверхвысокой точности до 0.005°, разрешении 0.0007°, ударопрочности 20000g и защите IP67 (-40~+85℃) датчик хорошо подходит для выравнивания железнодорожной колеи, управления прецизионными станками, мониторинга мостов и плотин и высокоточного промышленного измерения ориентации.

Связаться с нами

Железнодорожный и мостовой мониторинг

Строительная техника и выравнивание подвесов

Строительство и выравнивание подвесов

Автономное вождение

FAQ

1. Каков диапазон измерения датчика T7000-A?

T7000-A поддерживает двухосевое измерение наклона в диапазонах ±5° / ±10° / ±15° / ±30°, что делает его подходящим для высокоточных применений.

2. Каковы точность и разрешение этого датчика?

Он обеспечивает точность до 0.001° и разрешение 0.0005°,

что гарантирует чрезвычайно точное определение угла для промышленных и научных областей.

3. Какие типы выходов поддерживает T7000-A?

Он обеспечивает аналоговые токовые выходы 4-20mA, 0-20mA или 0-24mA.

Цифровой интерфейс RS232 также доступен как опция.
