Сверхточный двухосевой цифровой датчик наклона T7000-G со встроенной 24-битной ARM-системой, быстрым откликом 0,01 с и частотой 5-100 Гц
T7000-G представляет собой полностью температурно-компенсированный сверхточный двухосевой датчик наклона с разрешением 0.0005°, точностью 0.001° и температурным дрейфом 0.0005°/℃. Интерфейсы RS232, RS485, RS422, Modbus и TTL доступны опционально. Изделие является специализированным инклинометром для измерения угла наклона в геотехнических и котлованных системах. Внутри интегрирована высокоуровневая 24-битная ARM-система с разрешением 4 угловые секунды и частотой отклика до 100Hz. Пользователю достаточно подключить T7000-G к цепи передачи данных, чтобы сформировать высокоточный инклинометр.
Номер детали :
T7000-G
Заказ (MOQ) :
1
чем мы можем помочь
Вы можете связаться с нами удобным для вас способом. Мы готовы ответить по электронной почте или телефону и помочь подобрать подходящий инклинометр под вашу задачу.
- Описание
Серии и параметры продукта
| Параметр | Условия | T7000-G-5 | T7000-G-10 | T7000-G-15 | T7000-G-30 | Ед. |
| Диапазон измерения | ±5 | ±10 | ±15 | ±30 | ° | |
| Измеряемые оси | axis | X, Y | X, Y | X, Y | X, Y | |
| Температурный дрейф нуля | -40～85° | ±0.0005 | ±0.0005 | ±0.0005 | ±0.0005 | °/℃ |
| Sensitivity temperature coefficient | -40～85° | ≤50 | ≤50 | ≤50 | ≤50 | ppm/℃ |
| Частотная характеристика | Отклик по постоянному току | 100 | 100 | 100 | 100 | Hz |
| Разрешение | 0.0005 | 0.0005 | 0.0005 | 0.0005 | ° | |
| Точность | -40～85℃ | 0.001 | 0.002 | 0.003 | 0.005 | ° |
| Долговременная стабильность | -40～85℃ | <0.002 | <0.003 | <0.004 | <0.006 | ° |
| Время запуска | 0.2 | s | ||||
| Время отклика | 0.01 | s | ||||
| Output rate | 5Hz, 15Hz, 35Hz, 50Hz can be set (RS485 does not have this function) |
|||||
| Output signal | RS232/RS485/RS422/TTL/ CAN/(MODBUS Optional) | |||||
| Average working hours | ≥45000 hours/time | |||||
| Impact resistance | 20000g, 0.5ms, 3 times/axis | |||||
| Anti-vibration | 10grms、10～1000Hz | |||||
| Insulation resistance | ≥100MΩ | |||||
| Waterproof level | IP66 (IP67 can be customized) | |||||
| Cable | Standard 10 cm-length, wear-resistant, oil-proof, wide temperature, shielded cable 4*0.2mm2 | |||||
| Weight | 20g (excluding packaging box) | |||||
Производственный процесс
Похожие продукты

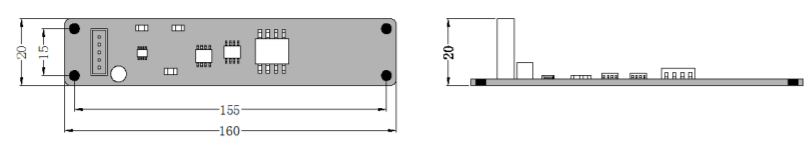

Габариты продукта
Размер изделия: L160*W20*H20MM
По умолчанию предусмотрена горизонтальная установка вверх; при монтаже удерживайте монтажную поверхность датчика параллельно измеряемой поверхности. Способы установки см. на схеме поворота. Если требуется другой способ монтажа, ориентируйтесь на схему "Способ установки изделия" и укажите это при заказе.
Сценарии применения
Применение датчика наклона
Полностью температурно-компенсированный сверхточный двухосевой датчик наклона T7000-G с цифровым выходом подходит для сверхточного измерения наклона и управления положением в профессиональных областях, таких как мониторинг железнодорожных локомотивов, прецизионные лазерные платформы, контроль шасси транспортных средств, горизонтальное управление точными станками, позиционирование спутниковых и солнечных антенн и навигационные измерения судов. Он обеспечивает точность 0.001°, разрешение 0.0005°, температурный дрейф 0.0005°/℃, ударостойкость свыше 20000g, рабочий диапазон -40~+85℃, несколько цифровых интерфейсов и частот, защиту до IP67 по заказу, встроенную 24-битную ARM-систему и частоту отклика до 100Hz.
Railway and Bridge Monitoring
Construction and Gimbal Leveling
Autonomous Driving
FAQ
1. Каков диапазон измерения датчика T7000-G?
T7000-G поддерживает двухосевое измерение наклона в диапазонах ±5° / ±10° / ±15° / ±30°, что подходит для задач сверхточного мониторинга.
2. Каковы точность и разрешение этого датчика?
Он обеспечивает точность до 0.001° и разрешение 0.0005°, что гарантирует чрезвычайно высокую точность для научных и промышленных применений.
3. Какой тип выхода поддерживает T7000-G?
Он поддерживает несколько цифровых интерфейсов: RS232, RS485, RS422, TTL, CAN и Modbus, что делает его гибким для разных систем мониторинга.
