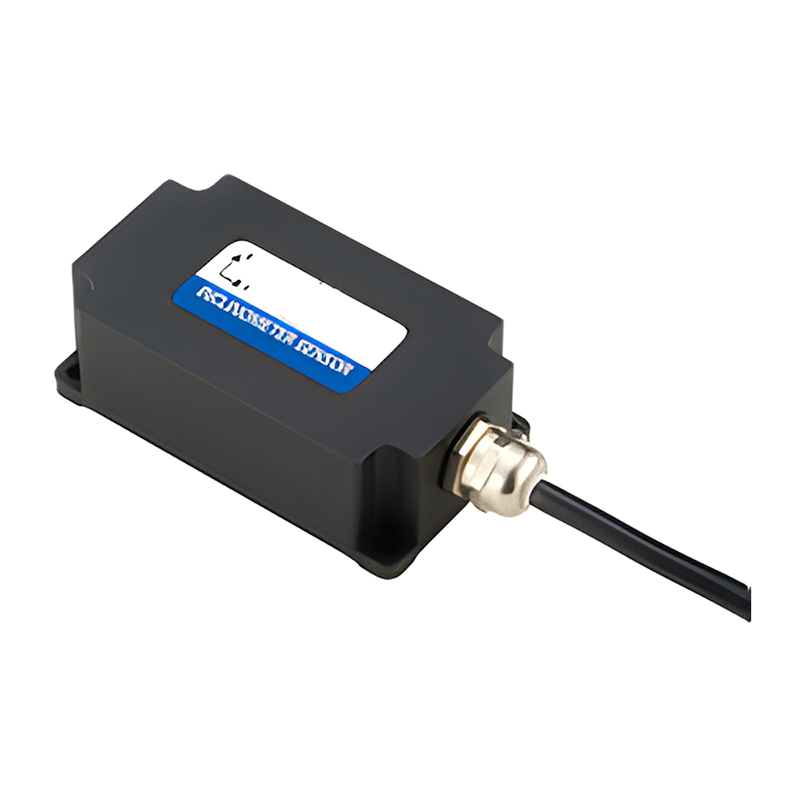

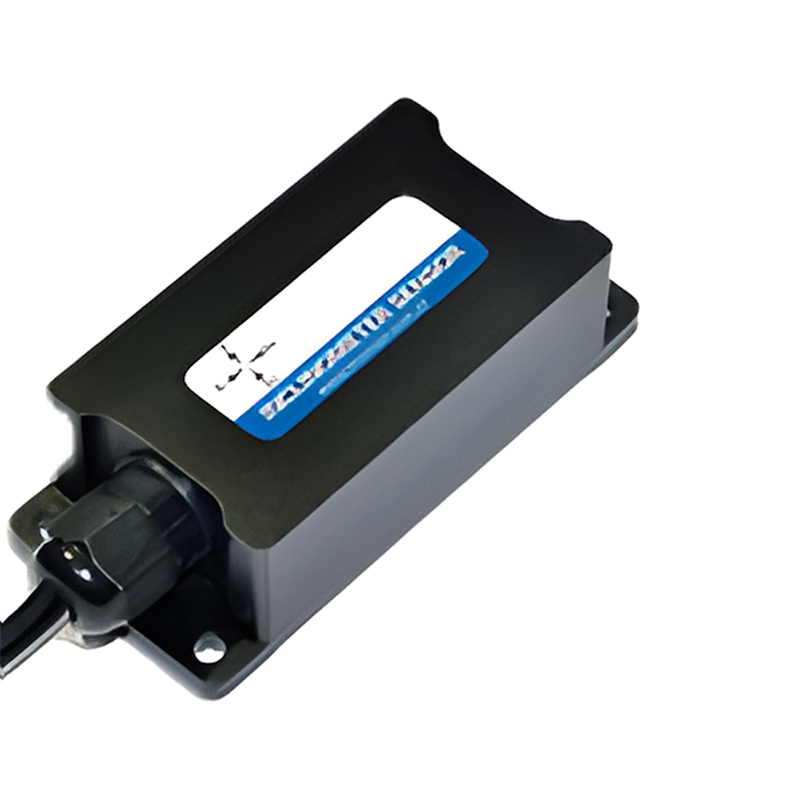

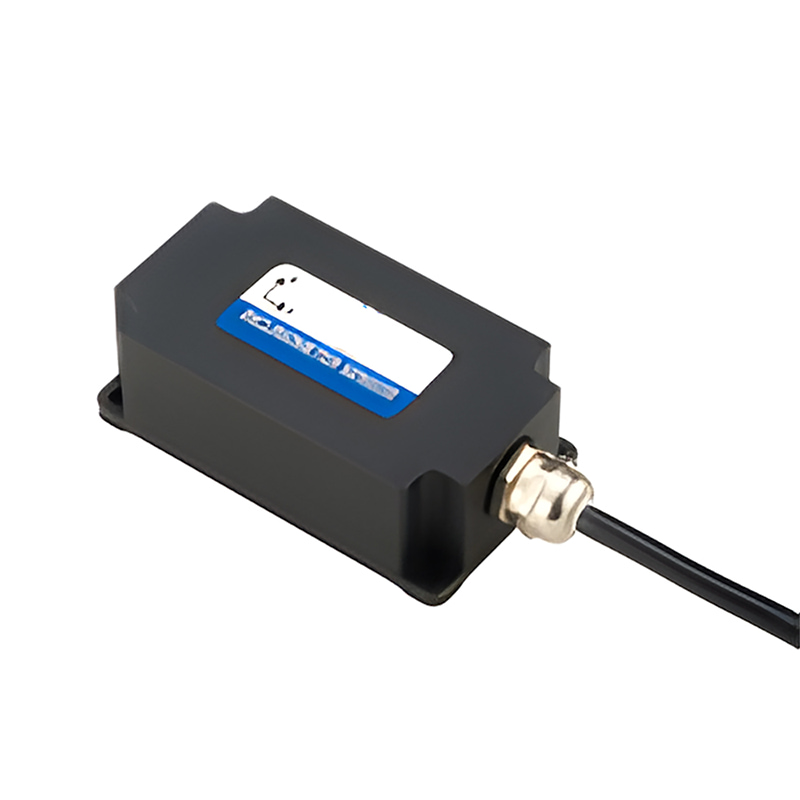

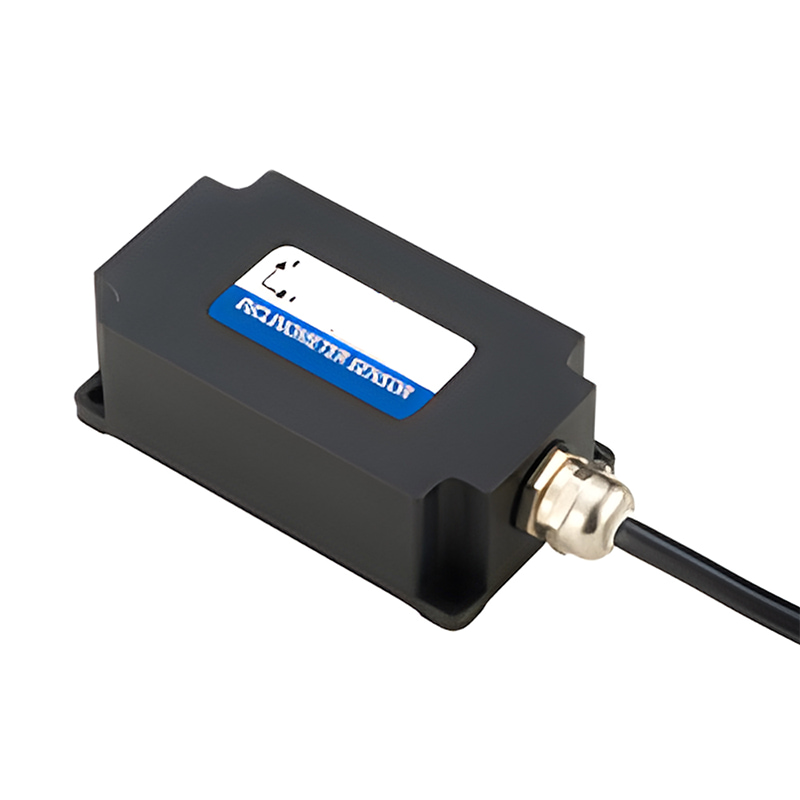

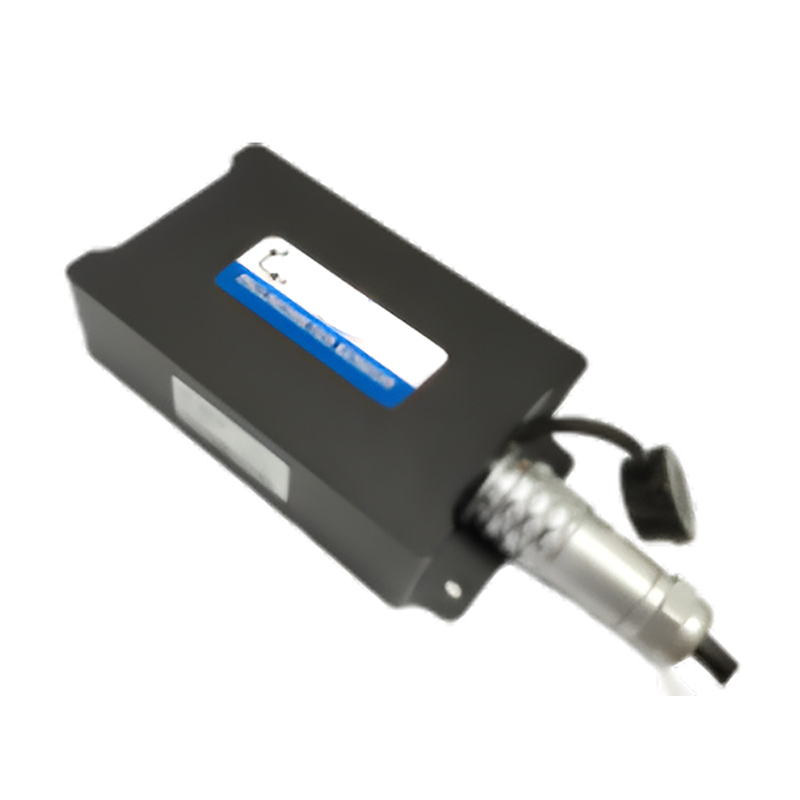

Одноосевой модуль наклона T7000-E с аналоговым выходом напряжения, высокой помехоустойчивостью и передачей на большие расстояния для техники, робототехники и спутниковых антенн
Серия T7000-E представляет собой высокопроизводительный одноосевой датчик наклона с выходом по напряжению, диапазоном измерения ±180° и опциональным режимом 0~±360°, с максимальной точностью 0.008°. Поддерживаются стандартные аналоговые выходы 0-5V и 0-10V, при этом одновременно доступны опции RS232 и RS485. Датчик обладает хорошими характеристиками помехоустойчивости и подходит для передачи сигнала на большие расстояния. Изделие удобно в установке и использовании, имеет несколько вариантов выхода, устойчиво к внешним электромагнитным помехам, вибрациям и ударам и подходит для измерения угла в промышленных системах управления, включая геодезию и картографию.
-
Номер детали :
T7000-E
-
Минимальный заказ :
1
чем мы можем помочь
Вы можете связаться с нами удобным для вас способом. Мы готовы ответить по электронной почте или телефону и помочь подобрать подходящий инклинометр под вашу задачу.
- Описание
Серии и параметры продукта
| Параметр | Условия | T7000-E | Ед. |
| Диапазон измерения | ±180 | ° | |
| Измеряемые оси | оси | X/ Y | |
| Температурный дрейф нуля | -40～85° | ±0.001 | °/℃ |
| Температурный коэффициент чувствительности | -40～85° | ≤100 | ppm/℃ |
| Смещение нулевой точки | Выход при 0° | Выход 0-5V: 2.5V, выход 0-10V: 5V | V |
| Частотная характеристика | Отклик по постоянному току | 100 | Hz |
| Разрешение | Полоса 5Hz | 0.001 | ° |
| Точность | -40～85℃ | 0.008 | ° |
| Долговременная стабильность | -40～85℃ | <0.01 | ° |
| Время запуска после включения | 0.2 | s | |
| Время отклика | 0.01 | s | |
| Выходной сигнал | 0-5V、0-10V | ||
| Среднее время работы | ≥55000 часов/цикл | ||
| Ударопрочность | 10000g, 0.5ms, 3 раза/ось | ||
| Вибростойкость | 10grms、10～1000Hz | ||
| Сопротивление изоляции | ≥100MΩ | ||
| Степень водозащиты | IP67 | ||
| Кабель | Стандартный кабель длиной 1.5 м, износостойкий, маслостойкий, широкотемпературный, экранированный 6×0.3mm2 | ||
| Масса | 150 г (без упаковочной коробки) | ||

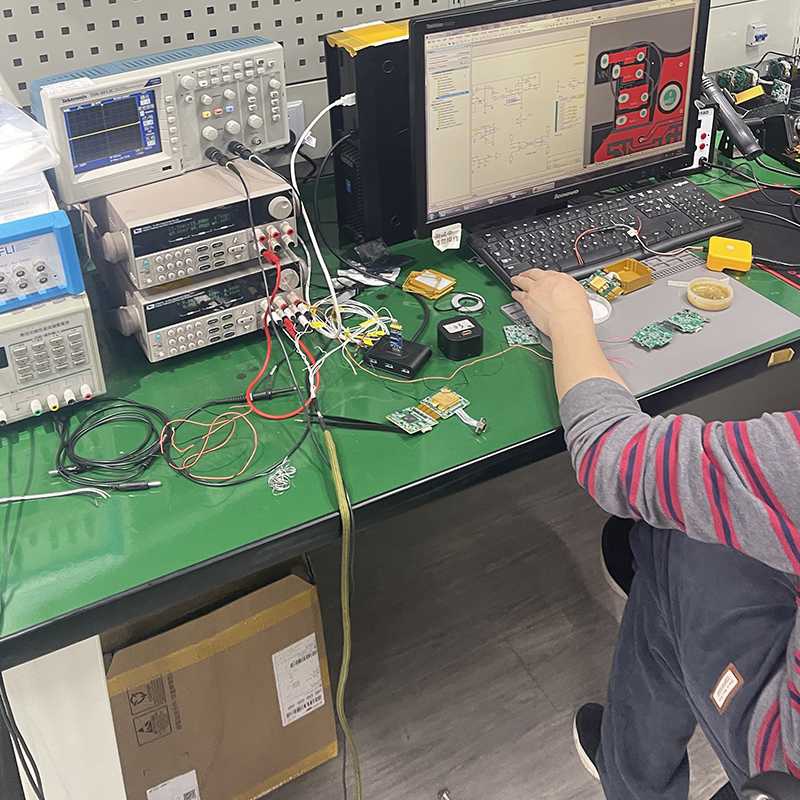

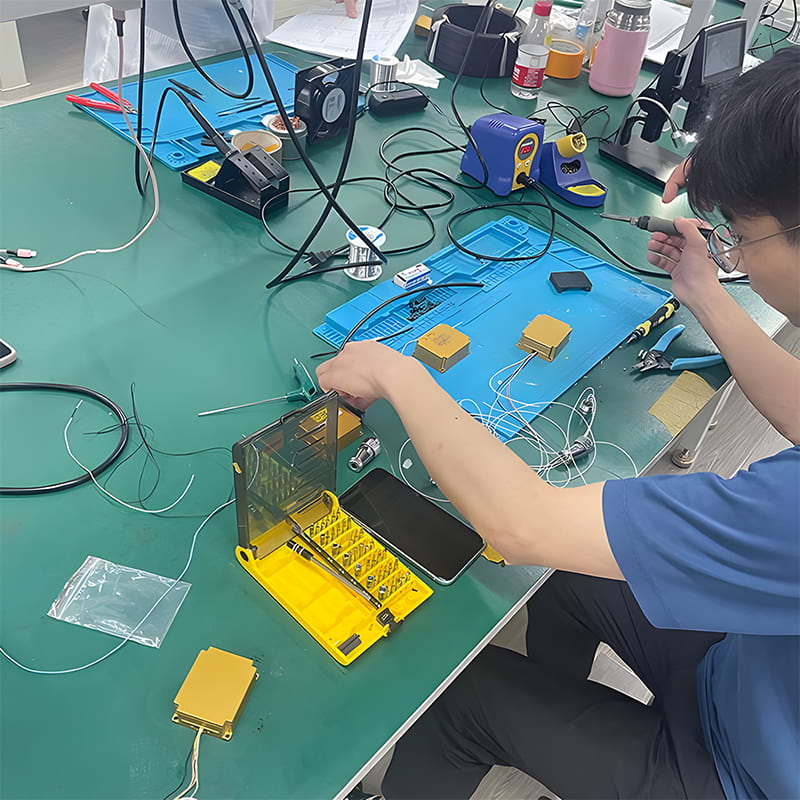

Производственный процесс

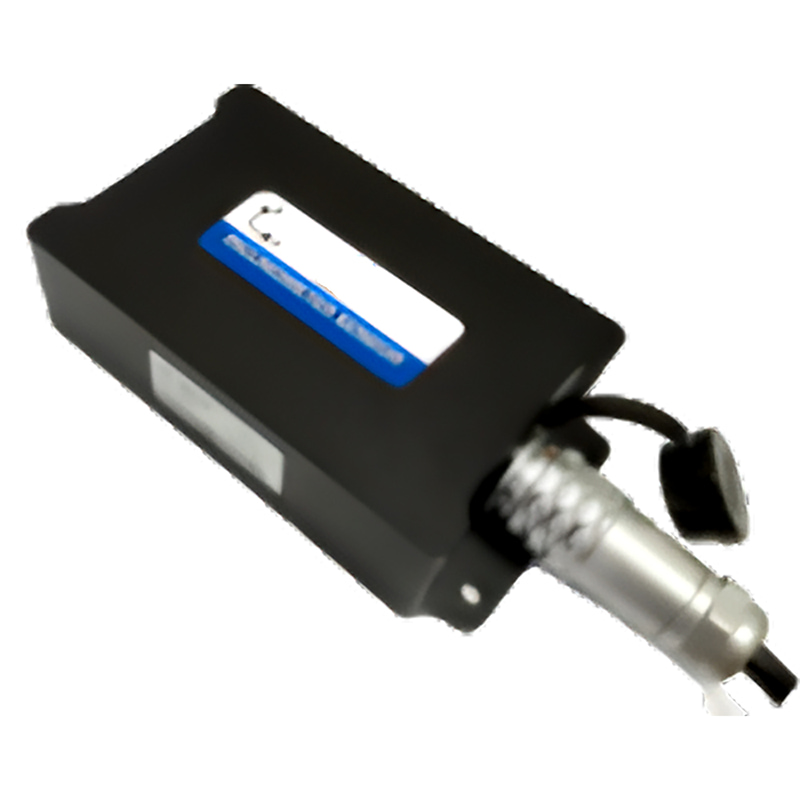

Похожие продукты
Габариты продукта
Размер изделия: L78*W44*H28MM
По умолчанию датчик устанавливается горизонтально вверх. При монтаже поверхность установки датчика должна оставаться параллельной измеряемой поверхности; способ установки следует сверять со схемой вращения. Если требуется другой вариант установки, ориентируйтесь на схему «Способ установки изделия» и укажите это при заказе.
Сценарии применения
Применение датчика наклона
T7000-E представляет собой промышленный высокоточный одноосевой датчик наклона с аналоговым выходом напряжения. Основанный на принципе емкостного микромаятника, он преобразует изменение гравитации в данные о наклоне, поддерживает гибкие варианты выхода 0~5V / 0~10V и опциональные интерфейсы RS232/RS485 для дальней передачи. При точности 0.008°, разрешении 0.001°, ударопрочности 10000g, защите IP67, рабочем диапазоне -40~+85℃ и диапазоне измерения ±180° (0~360° опционально) датчик подходит для выравнивания железнодорожной колеи, мониторинга мостов и плотин, точного управления станками и высокоточного промышленного измерения ориентации.
Железнодорожный и мостовой мониторинг
Строительство и выравнивание подвесов
Автономное вождение
FAQ
1. Каков диапазон измерения датчика T7000-E?
T7000-E поддерживает одноосевое измерение наклона в диапазоне ±180° и подходит для высокоточного промышленного мониторинга и выравнивания.
2. Каковы точность и разрешение этого датчика?
Датчик обеспечивает точность 0.008° и разрешение 0.001°.
Это гарантирует надежное и точное определение угла.
3. Какие типы выходов поддерживает T7000-E?
Поддерживаются аналоговые выходы напряжения 0-5V и 0-10V.
Цифровые интерфейсы RS232 и RS485 доступны как опции.
