Компактный одноосевой цифровой токовый датчик наклона T70-C размером 90×40×27 мм, массой 145 г для промышленных применений
T70-C представляет собой компактный одноосевой датчик наклона с токовым выходом, разработанный компанией Micro-Magic Inc Hi-Tech Company. Поддерживаются выходы 4~20mA, 0~20mA и 0~24mA. Благодаря встроенному узлу наклона, выполненному по новейшей микроэлектромеханической технологии, датчик отличается малыми размерами и низким энергопотреблением. Рабочая температура достигает промышленного диапазона -40~+85℃, дальность передачи по линии превышает 2500 метров. Изделие обладает высокой устойчивостью к электромагнитным помехам и адаптировано к длительной работе в жестких промышленных условиях.
-
Номер детали :
T70-C
-
Минимальный заказ :
1
чем мы можем помочь
Вы можете связаться с нами удобным для вас способом. Мы готовы ответить по электронной почте или телефону и помочь подобрать подходящий инклинометр под вашу задачу.
- Описание
Серии и параметры продукта
| Параметр | Условия | T70-C-10 | T70-C-30 | T70-C-60 | T70-C-90 | Ед. |
| Диапазон измерения | ±10 | ±30 | ±60 | ±90 | ° | |
| Измеряемая ось | Y axis (optional) | X | X | X | X | |
| Температурный дрейф нуля | -40～85° | ±0.01 | ±0.01 | ±0.01 | ±0.01 | °/℃ |
| Температурный коэффициент чувствительности | -40～85° | ≤150 | ≤150 | ≤150 | ≤150 | ppm/℃ |
| Частотная характеристика | Отклик по постоянному току | 100 | 100 | 100 | 100 | Hz |
| Разрешение | Bandwidth 5Hz | 0.01 | 0.01 | 0.01 | 0.01 | ° |
| Точность | -40～85℃ | 0.1 | ° | |||
| Долговременная стабильность | -40～85℃ | <0.12 | ° | |||
| Время запуска после включения | 0.2 | s | ||||
| Время отклика | 0.01 | s | ||||
| Частота дискретизации | 5Hz output, 15Hz, 35Hz, 50Hz, 100Hz can be set (RS485 does not have this function) | |||||
| Выходные сигналы | RS232/RS485/RS422/TTL/PWM/CAN/MODBUS can be ordered | |||||
| Среднее время работы | ≥55000 hours/time | |||||
| Ударопрочность | 3500g, 0.5ms, 3 times/axis | |||||
| Вибростойкость | 10grms、10～1000Hz | |||||
| Сопротивление изоляции | ≥100MΩ | |||||
| Степень водозащиты | IP67 | |||||
| Кабель | Standard 1.5 meter-length, wear-resistant, oil-proof, wide temperature, shielded cable 6*0.3mm2 | |||||
| Масса | 145g (excluding packaging box) | |||||
Производственный процесс
Похожие продукты

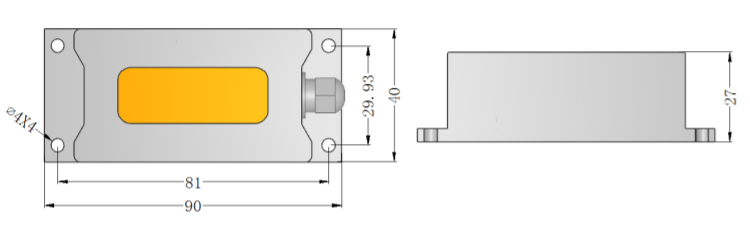

Габариты продукта
Размер изделия: L90*W40*H27MM
По умолчанию изделие устанавливается горизонтально вверх: при монтаже поверхность установки датчика должна оставаться параллельной поверхности измеряемого объекта; способ установки см. на схеме вращения. Если требуются другие способы установки, см. схему "Product Installation Method" и сделайте пометку при заказе.
Сценарии применения
Применение датчика наклона
T70-C представляет собой промышленный одноосевой MEMS-датчик наклона. Основанный на принципе емкостного микромаятника, он преобразует изменения силы тяжести в данные о наклоне и выдает аналоговый токовый сигнал 4–20mA/0–20mA/0–24mA, а также опционально поддерживает дальнюю передачу по RS232/RS485 до 2500 метров. Благодаря точности 0.1°, ударопрочности 3500g и защите IP67 (-40~+85℃) он подходит для мониторинга опор ЛЭП, безопасности мостов и плотин, выравнивания прецизионного оборудования и контроля пространственного положения строительной техники.
Железнодорожный и мостовой мониторинг
Строительство и выравнивание подвесов
Автономное вождение
FAQ
1. Каков диапазон измерения датчика T70-C?
T70-C поддерживает одноосевые диапазоны измерения ±10°, ±30°, ±60°, ±90°, а также опционально ±180° или 0~360°.
2. Каковы точность и разрешение этого изделия?
Точность составляет ±0.1°, а разрешение достигает 0.01°, что обеспечивает точное измерение для промышленных применений.
3. Какие режимы выхода доступны?
Датчик поддерживает токовые выходы 4~20mA, 0~20mA и 0~24mA, а также опциональные интерфейсы RS232 и RS485.
