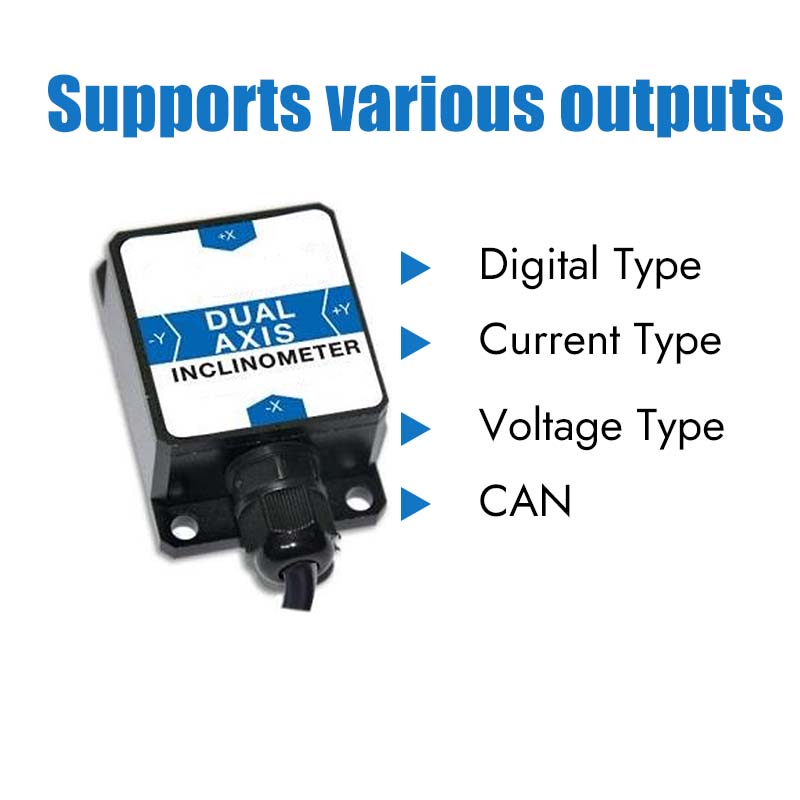

Цифровой двухосевой датчик наклона T70-H для мониторинга угла в реальном времени в строительной технике, погрузчиках и системах слежения за солнцем
T70-H представляет собой цифровой двухосевой датчик наклона от Micro-Magic Inc Hi-Tech Company, интегрирующий промышленный стандартный протокол RTU Modbus и шестнадцатеричный протокол 0x68; опционально доступны выходы RS232, RS485, RS422 и TTL. Изделие в основном ориентировано на рынки применения с высокими требованиями к габаритам, стоимости и уровню локализации. Благодаря встроенному MEMS-узлу наклона, изготовленному по микроэлектромеханическому процессу, датчик отличается небольшим размером, низким энергопотреблением, высокой согласованностью и стабильностью, сильной устойчивостью к внешним электромагнитным помехам и высокой стойкостью к ударам и вибрации. Он предназначен для производства оборудования отечественного изготовления и преодоления технологических барьеров в самостоятельных исследованиях и разработке.
-
Номер детали :
T70-H
-
Минимальный заказ :
1
чем мы можем помочь
Вы можете связаться с нами удобным для вас способом. Мы готовы ответить по электронной почте или телефону и помочь подобрать подходящий инклинометр под вашу задачу.
- Описание
Серии и параметры продукта
| Параметр | Условия | T70-H | Ед. |
| Диапазон измерения | ±180 | ° | |
| Измеряемая ось | X axis | ||
| Температурный дрейф нуля | -40～85℃ | ±0.05 | ° |
| Температурный коэффициент чувствительности | -40～85℃ | ≤200 | ppm/℃ |
| Частотная характеристика | Отклик по постоянному току | 100 | Hz |
| Точность | -40～85℃ | 0.1 | ° |
| Время запуска после включения | 0.2 | s | |
| Время отклика | 0.01 | s | |
| Автоматический вывод | Выход 5Hz; можно настроить 15Hz, 35Hz, 50Hz, 100Hz | ||
| Выходной сигнал | RS232/RS485/RS422/TTL optional | ||
| Среднее время работы | ≥55000 hours/time | ||
| Ударопрочность | 2600g, 0.5ms, 3 times/axis | ||
| Вибростойкость | 10grms、10～1000Hz | ||
| Сопротивление изоляции | ≥100MΩ | ||
| Степень водозащиты | IP67 | ||
| Кабель | Standard 1.5 meter-length, wear-resistant, oil-proof, wide temperature, shielded cable 4*0.3mm2 | ||
| Масса | 55g (excluding packaging box) | ||
Производственный процесс

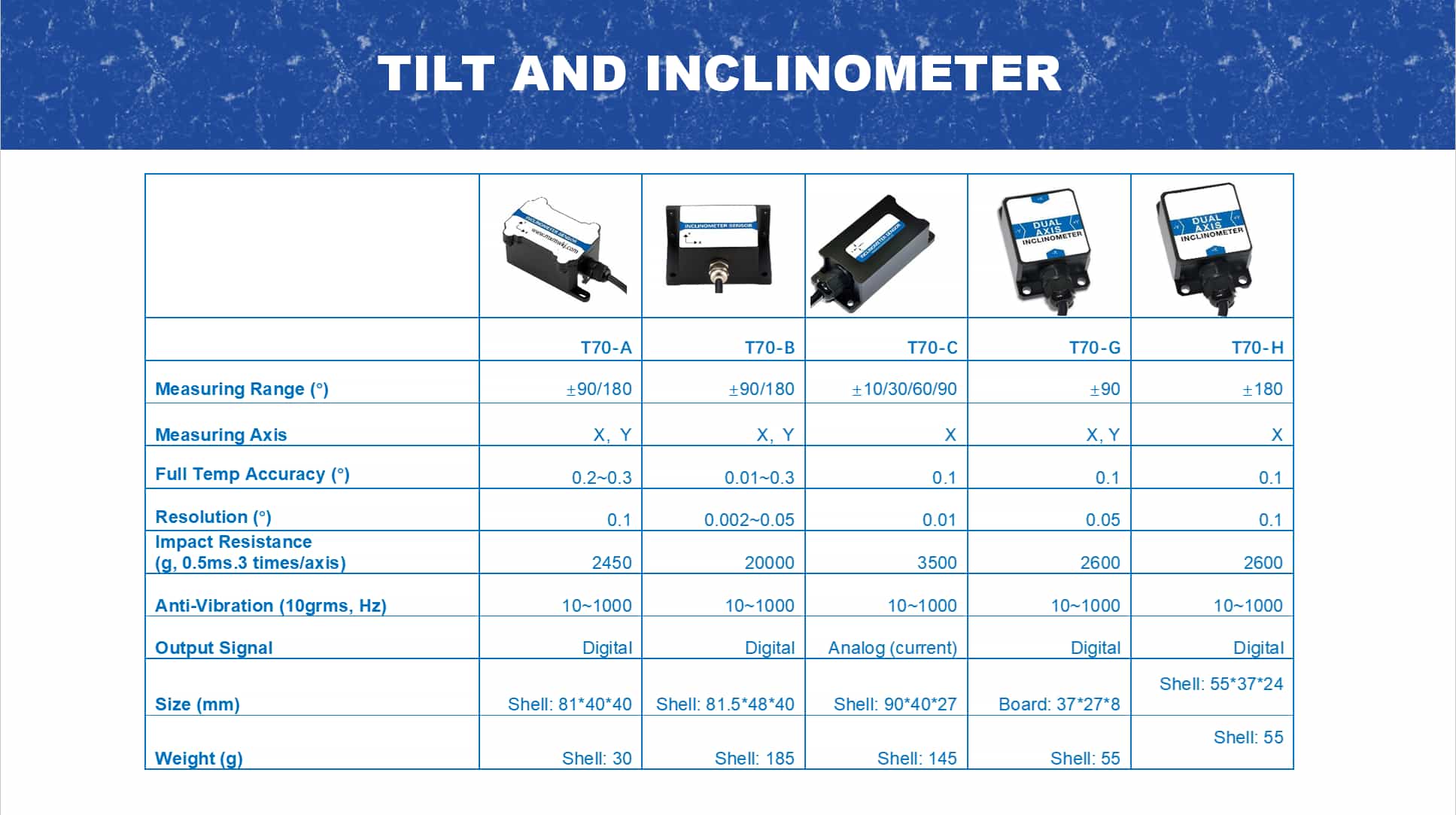

Похожие продукты

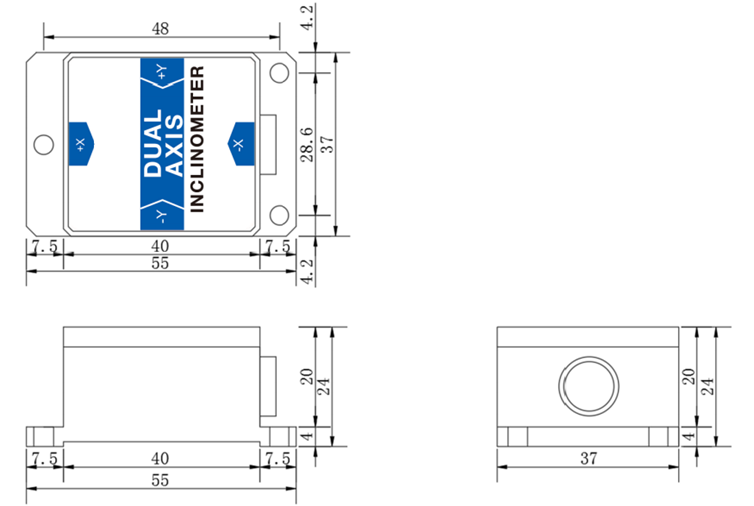

Габариты продукта
Размер изделия: L55*W37*H24MM
По умолчанию датчик устанавливается горизонтально вверх: при монтаже держите поверхность установки датчика параллельно поверхности измеряемого объекта; способы монтажа см. на схеме вращения. Если требуются другие способы установки, см. схему "Product Installation Method" и укажите это при заказе.
Сценарии применения
Применение датчика наклона
T70-H представляет собой промышленный двухосевой цифровой датчик наклона. Основанный на принципе емкостного микромаятника, он преобразует изменения гравитации в данные о наклоне и поддерживает протоколы RTU Modbus и шестнадцатеричный 0x68. Благодаря точности 0.1°, нескольким вариантам цифрового выхода (RS232/RS485/RS422/TTL), защите IP67 (-40~+85℃) и настройке относительного/абсолютного нуля, он подходит для контроля равновесия погрузчиков, фотоэлектрического слежения, управления углом строительной техники и мониторинга защиты от опрокидывания зарядных стоек.
Железнодорожный и мостовой мониторинг
Строительство и выравнивание подвесов
Автономное вождение
FAQ
1. Каков диапазон измерения датчика T70-H?
T70-H поддерживает двухосевое измерение ±90°, что подходит для мониторинга транспортных средств, выравнивания техники и фотоэлектрического слежения.
2. Каковы точность и разрешение этого датчика?
Он обеспечивает точность 0.1° и разрешение 0.05°, гарантируя стабильные и точные измерения в промышленных применениях.
3. Какие выходные интерфейсы доступны?
Датчик поддерживает RS232, RS485, RS422, TTL и Modbus (опционально), обеспечивая гибкую интеграцию с различными системами.
