Высокопроизводительный MEMS-переключатель наклона T70-D со встроенными двойными реле для электромагнитных клапанов и систем сигнализации
T70-D представляет собой высокопроизводительный одноосевой двухканальный цифровой переключатель наклона с релейным выходом, выпущенный компанией Micro-Magic Inc Hi-Tech Company. Диапазон измерения изделия составляет 0~±180°, внутри предусмотрены две встроенные релейные выходные цепи. Когда значение угла наклона превышает заданный порог тревоги, выдается неиндуктивный контактный релейный сигнал (ток управления 1A), а электромагнитный клапан открывается для выполнения соответствующего выравнивания гидравлических опор. Порог тревоги откалиброван на заводе, при этом пользователь также может самостоятельно настраивать угол срабатывания.
-
Номер детали :
T70-D
-
Минимальный заказ :
1
чем мы можем помочь
Вы можете связаться с нами удобным для вас способом. Мы готовы ответить по электронной почте или телефону и помочь подобрать подходящий инклинометр под вашу задачу.
- Описание
Серии и параметры продукта
| Параметр | Условия | T70-D-AV | Ед. |
| Диапазон измерения | ±90 | ° | |
| Измеряемая ось | Y axis (optional) | X、Y axis | |
| Alam axis | Y axis (optional) | X、Y axis | |
| Частотная характеристика | Отклик по постоянному току | 100 | Hz |
| Разрешение | Bandwidth 5Hz | 0.01 | ° |
| Точность | -40～85℃ | 0.1 | ° |
| Долговременная стабильность | -40～85℃ | 0.1 | ° |
| Время запуска после включения | 0.2 | s | |
| Выходной сигнал | Switching quantity (voltage) output, RS232, TTL, RS485 optional at the same time | ||
| Среднее время работы | ≥55000 hours/time | ||
| Ударопрочность | 3500g, 0.5ms, 3 times/axis | ||
| Вибростойкость | 10grms、10～1000Hz | ||
| Сопротивление изоляции | ≥100MΩ | ||
| Степень водозащиты | IP67 | ||
| Кабель | Standard 1.5 meter-length, wear-resistant, oil-proof, wide temperature, shielded cable 5*0.3mm2 | ||
| Масса | 150g (excluding packaging box) | ||
Производственный процесс
Похожие продукты
Габариты продукта

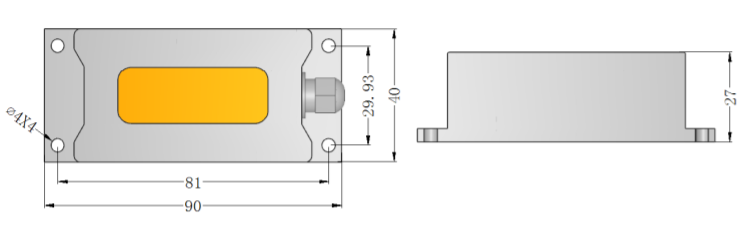

- With shell
Размер изделия: L90*W40*H27MM
По умолчанию изделие устанавливается горизонтально вверх: при монтаже поверхность установки датчика должна оставаться параллельной поверхности измеряемого объекта; способ установки см. на схеме вращения. Если требуются другие способы установки, см. схему «Product Installation Method» и сделайте пометку при заказе.

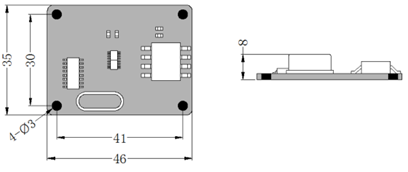

- Single Board
Сценарии применения
Применение датчика наклона
T70-D представляет собой промышленный одноосевой двухканальный переключатель наклона с релейным выходом. Основанный на принципе емкостного микромаятника, он преобразует изменения силы тяжести в данные о наклоне, поддерживает пользовательскую настройку порога тревоги (по умолчанию 5°) и релейный выход с нормально открытым и нормально закрытым контактом. Благодаря точности 0.1°, ударопрочности 3500g, защите IP67 (-40~+85℃) и опциональным RS232/RS485 он подходит для автовышек, гидравлических подъемных столов, мониторинга опор ЛЭП и сигнализации безопасности и выравнивания строительной техники.
Железнодорожный и мостовой мониторинг
Строительство и выравнивание подвесов
Автономное вождение
FAQ
1. Каков диапазон измерения переключателя наклона T70-D?
T70-D поддерживает одноосевой диапазон измерения 0~±180°, что подходит для выравнивания платформ и мониторинга безопасности.
2. Каковы точность и разрешение этого изделия?
Переключатель наклона обеспечивает точность 0.1° и разрешение 0.01°, что дает надежную точность в промышленных применениях.
3. Какой тип выхода он поддерживает?
T70-D поддерживает релейный выход с нормально открытым и нормально закрытым контактом, а также опциональные интерфейсы RS232/TTL; RS485 настраивается под заказ.
