Высокопроизводительный одноосевой MEMS-акселерометр ACM-1700 с 24-битным SPI-выходом и датчиком температуры.
Серия ACM-1700 — это высокопроизводительный одноосевой MEMS-акселерометр, разработанный специально для высокоточных и надежных задач измерения ускорения.
Серия включает четыре модели с различным диапазоном измерений от ±10g до ±200g и поддерживает индивидуальную настройку в соответствии с потребностями заказчика. Датчик использует 24-битный двоичный код и обменивается данными через цифровой интерфейс SPI, обеспечивая стабильное и точное получение данных даже в сложных условиях эксплуатации.
Серия ACM-1700 обладает высокой стабильностью нулевого смещения, низкой нелинейной ошибкой и высокой ударопрочностью. Встроенный датчик температуры поддерживает компенсацию температуры на системном уровне, что делает изделие подходящим для инерциальных измерений, анализа вибраций и распознавания движения в аэрокосмической отрасли, промышленном управлении, навигации и мониторинге состояния конструкций.
-
Номер детали :
ACM-1700
-
Минимальный заказ :
1
чем мы можем помочь
Вы можете связаться с нами удобным для вас способом. Мы готовы ответить по электронной почте или телефону и помочь подобрать подходящий акселерометр под вашу задачу.
- Описание
Серия продукции и параметры
| Параметр | Ускорение | Ускорение | Ускорение | Ускорение | Единица |
| Модель | ACM-1700-A | ACM-1700-B | ACM-1700-C | ACM-1700-D | |
| Чувствительная ось | Ось X | Ось X | Ось X | Ось X | |
| Диапазон | 46325 | 30-50 | 70-100 | 150-200 | g |
| Полоса пропускания (регулируемая) | 100 | 100 | 100 | 100 | Hz |
| Стабильность нулевого смещения (10 с; 1σ) | <50 | <100 | <200 | <500 | ug |
| Ежемесячная повторяемость нулевого смещения | 300 | 300-500 | 1000 | 1000 | ug |
| Температурный коэффициент нулевого смещения | <50 | <50 | <100 | <200 | мкг/℃ |
| Температурный гистерезис нулевого смещения | <2 | <3 | <5 | <10 | mg |
| Нелинейность масштабного коэффициента | <500 | <1000（@30g） | <2000（@70g） | <3000（@150g） | ppm |
| Ежемесячная повторяемость масштабного коэффициента | <300 | <300 | <300 | <300 | ppm |
| Температурный коэффициент масштабного коэффициента | 10 | 10 | 10 | 10 | ppm/℃ |
| Коэффициент нелинейности второго порядка | <100 | <100 | <100 | <100 | мкг/g2 |
| Масштаб | 800000-200000 | 200000-150000 | 100000-80000 | 50000-40000 | Lsb/g |
| Время запуска | <1 | <1 | <1 | <1 | s |
| Частота дискретизации (регулируемая) | 2000 | 2000 | 2000 | 2000 | Hz |
| Электрический удар | 10000 | 10000 | 10000 | 10000 | g |
| Неэлектрический удар | 10000 | 10000 | 10000 | 10000 | g |
| Ошибка выпрямления вибрации (6grms) | <0.4 | <0.15 | <0.05 | mg/grms | |
| Рабочая температура | -45 ~ +85 | -45 ~ +85 | -45 ~ +85 | -45 ~ +85 | ℃ |
| Источник питания | 5±0.25 | 5±0.25 | 5±0.25 | 5±0.25 | V |
| Ток | <10 | <10 | <10 | <10 | ma |
| Размер | 7.8 x 5.8 x 3 | 7.8 x 5.8 x 3 | 7.8 x 5.8 x 3 | 7.8 x 5.8 x 3 | mm |
Производственный процесс
Размеры изделия
Микросхема акселерометра серии ACM-1700 выполнена в 20-контактном керамическом корпусе, информация о корпусе представлена на рисунке 1 ниже. Размеры корпуса показаны на рисунке 2 ниже.

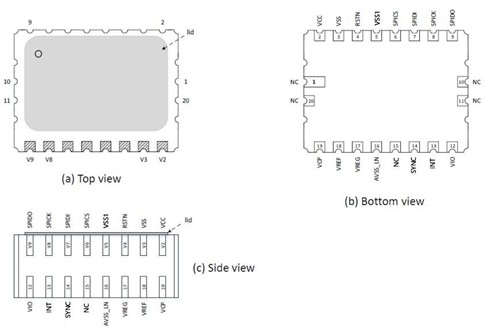

Рисунок 1. Схема упаковки.
Рисунок 2. Габаритные размеры корпуса.
Сценарии применения
Применение MEMS-акселерометра
Высокопроизводительный одноосевой MEMS-акселерометр ACM-1700 подходит для инерциальных измерений в системах IMU/INS средней и высокой точности, для измерения движения транспортных средств и рельсов, а также для мониторинга вибрации и ударов. Он отличается цифровым выходом SPI, широким диапазоном измерений, высокой ударопрочностью, стабильной работой в температурном диапазоне, компактной конструкцией и простотой интеграции и установки.
БПЛА
Роботы
Автономное вождение
FAQ
1. Что такое ACM-1700?
ACM-1700 — это высокопроизводительный одноосевой MEMS-акселерометр, поддерживающий диапазон ±10g до ±200g, имеющий 24-битный цифровой выход в дополнительном коде, интерфейс связи SPI и встроенный датчик температуры. Он предназначен для высокоточных и надежных задач измерения ускорения.
2. Какие диапазоны измерений доступны?
Серия включает четыре диапазона измерения: ACM-1700-A: 10-30 g, ACM-1700-B: 30-50 g, ACM-1700-C: 70-100 g, ACM-1700-D: 150-200 g.
3. Каковы полоса пропускания и частота дискретизации?
Полоса пропускания по умолчанию (3 дБ) составляет 100 Гц и может регулироваться. Частота дискретизации/ODR достигает 2000 Гц и также поддерживает настройку.
