Цифровой MEMS-датчик вибрации, трехосевой высокоточный акселерометр для промышленного мониторинга
Датчик вибрации ACM-1000 независимо разработан и производится компанией Micro-Magic Inc Hi-Tech Company, используя технологию цифровой фильтрации для эффективного снижения измерительного шума и повышения точности измерений. Он может применяться во многих областях, таких как испытания на вибрацию, испытания на удар и тесты ударных воздействий. Изделие состоит из монокристаллического кремниевого емкостного датчика, датчика температуры и твердотельного источника питания (защита от перенапряжения); конструкция отличается прочностью, низким энергопотреблением и отличной стабильностью отклонения, обеспечивая надежность выходного сигнала.
-
Номер детали :
ACM-1000
-
Минимальный заказ :
1
чем мы можем помочь
Вы можете связаться с нами удобным для вас способом. Мы доступны круглосуточно по электронной почте или по телефону.
- Описание
Серия продукции и параметры
| Параметр | Ускорение | Ускорение | Ускорение | Ускорение | Единица |
| Модель | A | B | C | D | |
| Ось | X | (параллельно поверхности) | |||
| Диапазон | 45698 | 30-50 | 70-100 | 150-200 | g |
| Полоса пропускания (регулируемая) | 100 | 100 | 100 | 100 | Hz |
| Стабильность нулевого смещения (10s,1σ) | <20 | <50 | <150 | <250 | ug |
| Повторяемость в течение месяца | 100-300 | 300-500 | 1000 | 1000 | μg |
| Температурный коэффициент нулевого смещения | <10 | <50 | <100 | <200 | μg/° |
| Температурный гистерезис нулевого смещения | <0.5 | <1 | <3 | <5 | mg |
| Нелинейность масштабного коэффициента | <500 | <1000（@30g） | <1000（@370g） | <2000（@150g） | ppm |
| Температурный коэффициент масштабного коэффициента | 10 | ppm/° | |||
| Коэффициент нелинейности второго порядка | <100 | μg/g2 | |||
| Масштаб | 4000000-800000 | 200000-150000 | 100000-80000 | 50000-40000 | Lsb/g |
| Разрешение | 5 | 10 | 25 | 50 | μg |
| Время запуска | <1 | <1 | <1 | <1 | s |
| Частота дискретизации (регулируемая) | 2000 | Hz | |||
| Удар (при питании) | 10000 | g | |||
| Удар (без питания) | 20000 | g | |||
| Ошибка выпрямления вибрации (6grms) | <0.4 | <0.15 | <0.05 | mg/grms | |
| Рабочая температура | -45 ~ 85 | ° | |||
| Напряжение питания | 5±0.25 | V | |||
| Потребляемый ток | <15 | ma |
Производственный процесс

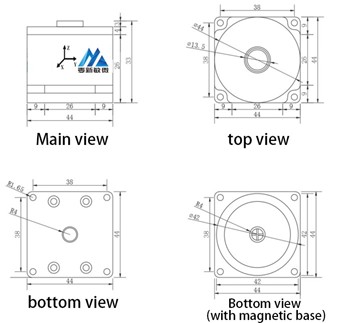

Размеры изделия
Сценарии применения
Применение MEMS-акселерометра
Высокоточный одноосевой MEMS-акселерометр ACM-1000 подходит для инерциальных измерений в системах IMU/INS средней и высокой точности, для измерения движения транспортных средств и рельсов, а также для мониторинга вибрации и ударов, обладая цифровым SPI-выходом, широкими вариантами диапазона измерений, высокой устойчивостью к ударным воздействиям, стабильной работой по температуре, компактной конструкцией и удобством интеграции и установки.
БПЛА
Роботы
Автономное вождение
FAQ
Q1: Каков диапазон измерения ACM-1000?
ACM-1000 поддерживает диапазоны измерения ±2g, ±8g, ±16g, ±40g.
Q2: Какие интерфейсы вывода доступны?
Он обеспечивает цифровые выходы, включая RS232, RS485, UART, подходящие для интеграции в промышленные системы.
Q3: Каковы разрешение и точность?
Разрешение: 0.001g. Точность по полному диапазону: 0.01g.
