Трехосевой испытательный поворотный стол угловой скорости
Трехосевой поворотный стол выпускается в настольном и рамном исполнениях и может создавать такие движения, как угловое положение, угловая скорость, угловое ускорение и имитация полета для динамических и статических испытаний моделирования ориентации изделия.
Он также может использоваться для калибровки точности испытываемого объекта.
-
Номер детали :
T3G360PR-3 / T3G500PR-3 / T3G500PR-3T / T3G300PR-3 / T3G450PR-3
-
Минимальный заказ :
1
чем мы можем помочь
Вы можете связаться с нами любым удобным способом. Мы поможем подобрать подходящую конфигурацию стенда, диапазон температуры и нагрузку под вашу задачу.
- Описание
Серия продукции и параметры
| Параметр | T3G360PR-3 | T3G500PR-3 | T3G500PR-3T | T3G300PR-3 | T3G450PR-3 |
| Конструктивный тип | настольный тип U-T | настольный тип U-T | рамный тип U-T | рамный тип U-0-0 | рамный тип U-0-0 |
| Размер стола | φ360 | φ500 | φ500 | φ300 | φ450 |
| Максимальная масса нагрузки | 5~40KG | 5~40KG | 5~40kg | 5kg~40KG | 5~40kg |
| Плоскостность стола | 0.02mm | 0.02mm | 0.02mm | 0.02mm | 0.02mm |
| Биение стола | 0.02mm | 0.02mm | 0.02mm | 0.02mm | 0.02mm |
| Точность вращения | Внутреннее кольцо: ±3~±10″ Среднее кольцо: ±3~±10″ Наружное кольцо: ±3~±10″ |
Внутреннее кольцо: ±2~±10″ Среднее кольцо: ±3~±10″ Наружное кольцо: ±4~±10″ |
Внутреннее кольцо: ±2~±10″ Среднее кольцо: ±3~±10″ Наружное кольцо: ±3~±10″ |
Внутреннее кольцо: ±2~±10″ Среднее кольцо: ±3~±10″ Наружное кольцо: ±3~±10″ |
Внутреннее кольцо: ±2~±10″ Среднее кольцо: ±3~±10″ Наружное кольцо: ±3~±10″ |
| Диапазон углового положения | 0~360° непрерывное вращение |
0~360° непрерывное вращение |
0~360° непрерывное вращение |
0~360° непрерывное вращение |
0~360° непрерывное вращение |
| Точность углового позиционирования | Внутреннее кольцо: ±5~±10″ Среднее кольцо: ±5~±10″ Наружное кольцо: ±5~±10″ |
Внутреннее кольцо: ±3~±10″ Среднее кольцо: ±4~±10″ Наружное кольцо: ±3~±10″ |
Внутреннее кольцо: ±3~±10″ Среднее кольцо: ±5~±10″ Наружное кольцо: ±5~±10″ |
Внутреннее кольцо: ±3~±10″ Среднее кольцо: ±5~±10″ Наружное кольцо: ±5~±10″ |
Внутреннее кольцо: ±3~±10″ Среднее кольцо: ±5~±10″ Наружное кольцо: ±5~±10″ |
| Повторяемость углового положения | Внутреннее кольцо: ±3~±7″ Среднее кольцо: ±3~±7″ Наружное кольцо: ±3~±7″ |
Внутреннее кольцо: ±2~±7″ Среднее кольцо: ±3~±7″ Наружное кольцо: ±2~±7″ |
Внутреннее кольцо: ±2~±7″ Среднее кольцо: ±3~±7″ Наружное кольцо: ±3~±7″ |
Внутреннее кольцо: ±2~±7″ Среднее кольцо: ±3~±7″ Наружное кольцо: ±3~±7″ |
Внутреннее кольцо: ±2~±7″ Среднее кольцо: ±3~±7″ Наружное кольцо: ±3~±7″ |
| Диапазон угловой скорости | Внутреннее кольцо: 0.001°~500°/s Среднее кольцо: 0.001°~400°/s Наружное кольцо: 0.001°~300°/s |
Внутреннее кольцо: 0.001°~1000°/s Среднее кольцо: 0.001°~500°/s Наружное кольцо: 0.001°~200°/s |
Внутреннее кольцо: 0.001°~1000°/s Среднее кольцо: 0.001°~500°/s Наружное кольцо: 0.001°~200°/s |
Внутреннее кольцо: 0.001°~500°/s Среднее кольцо: 0.001°~400°/s Наружное кольцо: 0.001°~300°/s |
Внутреннее кольцо: 0.001°~500°/s Среднее кольцо: 0.001°~400°/s Наружное кольцо: 0.001°~300°/s |
| Точность и стабильность угловой скорости | (среднее 1°) 5×10-3 (среднее 10°) 5×10-4 (среднее 360°) 5×10-5 |
(среднее 1°) 5×10-3 (среднее 10°) 5×10-4 (среднее 360°) 5×10-5 |
(среднее 1°) 5×10-3 (среднее 10°) 5×10-4 (среднее 360°) 5×10-5 |
(среднее 1°) 5×10-3 (среднее 10°) 5×10-4 (среднее 360°) 5×10-5 |
(среднее 1°) 5×10-3 (среднее 10°) 5×10-4 (среднее 360°) 5×10-5 |
| Максимальное угловое ускорение | Внутреннее кольцо: 400°/s² Среднее кольцо: 300°/s² Наружное кольцо: 200°/s² |
Внутреннее кольцо: 1000°/s² Среднее кольцо: 400°/s² Наружное кольцо: 300°/s² |
Внутреннее кольцо: 1000°/s² Среднее кольцо: 400°/s² Наружное кольцо: 300°/s² |
Внутреннее кольцо: 1200°/s² Среднее кольцо: 500°/s² Наружное кольцо: 300°/s² |
Внутреннее кольцо: 1200°/s² Среднее кольцо: 500°/s² Наружное кольцо: 300°/s² |
| Режим работы | Скорость, положение, качание, моделирование | Скорость, положение, качание, моделирование | Скорость, положение, качание, моделирование | Скорость, положение, качание, моделирование | Скорость, положение, качание, моделирование |
| Токосъемное кольцо | 30 колец (опция) | 30 колец (опция) | 30 колец (опция) | 30 колец (опция) | 30 колец (опция) |
| MTBF | ≥2000 | ≥2000 | ≥2000 | ≥2000 | ≥2000 |
| Размер загрузки | φ300*200 | φ500*350 | φ500*250 | φ250*250 | φ400*250 |
| Непрерывное время работы | ≥12 часов | ≥12 часов | ≥12 часов | ≥12 часов | ≥12 часов |
Производственный процесс
Фотографии продукта

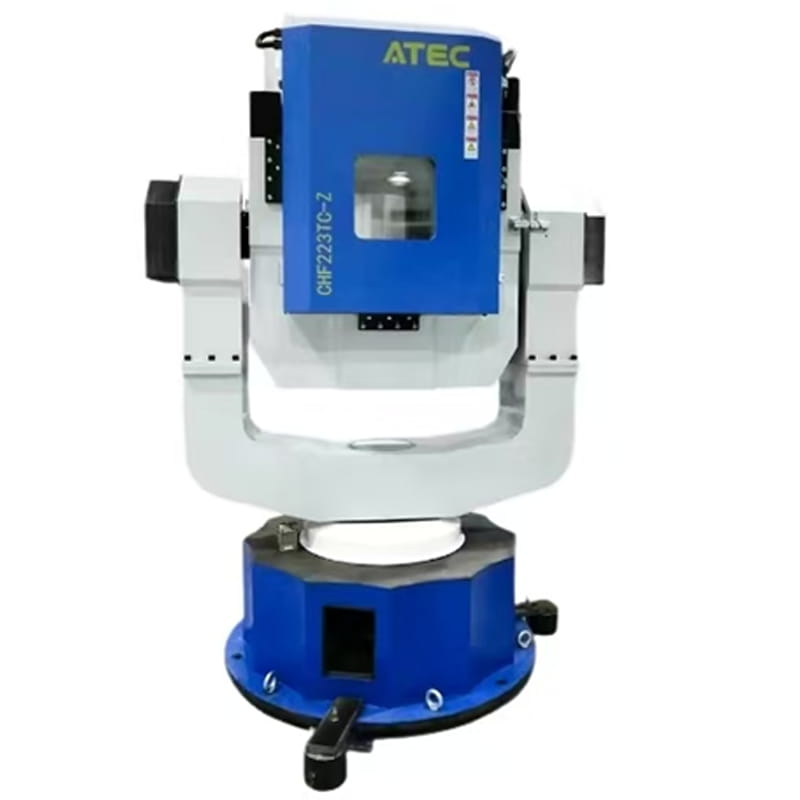

Трехосевой поворотный стол угловой скорости

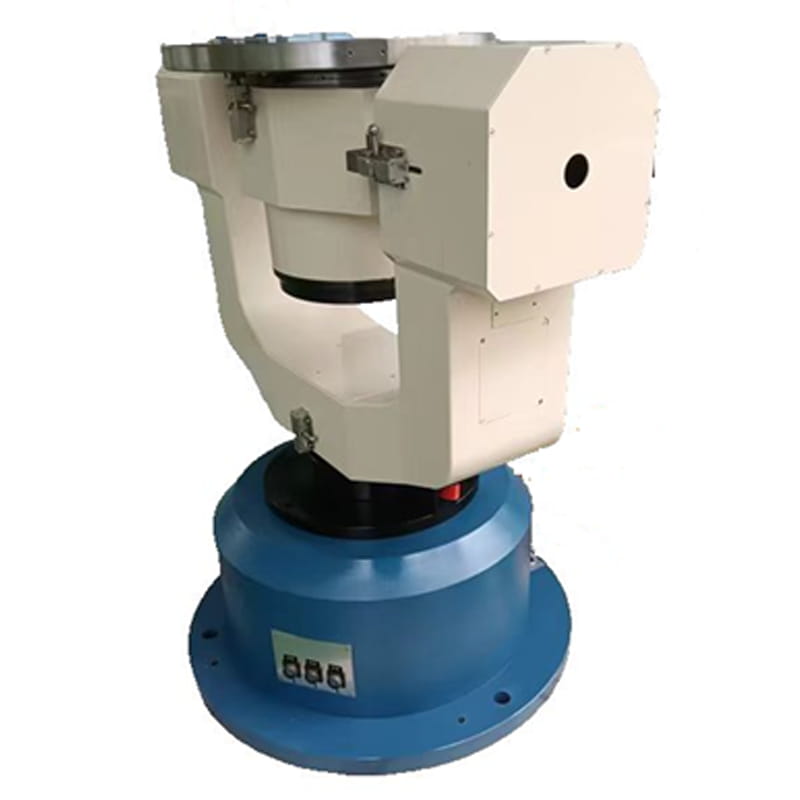

Трехосевой поворотный стол

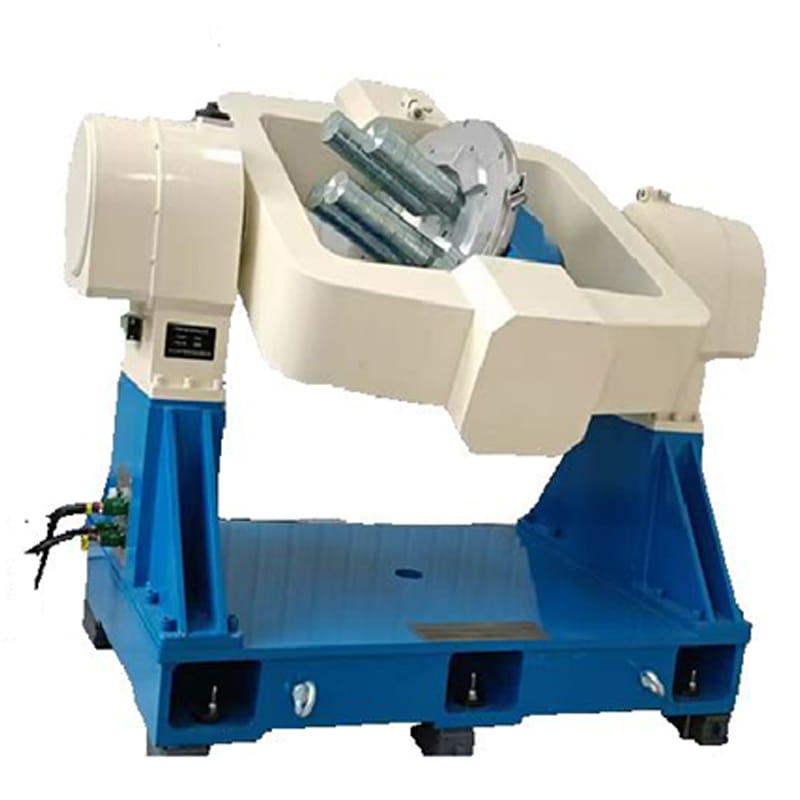

Поворотный стол рамного типа
Сценарии применения
Применение трехосевого испытательного поворотного стола угловой скорости
Он используется для моделирования динамических и статических условий испытаний, а также для имитации движения объекта при угловом положении, угловой скорости, угловом ускорении и полетном моделировании. Основное назначение — калибровка точности испытываемого объекта.
FAQ
1. Какие устройства можно испытывать на этом поворотном столе?
Этот поворотный стол предназначен для испытаний и калибровки IMU, MEMS-датчиков, гироскопов и инерциальных навигационных систем в динамических и статических условиях.
2. Поддерживает ли система испытания при высоких и низких температурах? Каков температурный диапазон?
Да, она оснащена прецизионной температурной камерой с диапазоном от -60℃ до +150℃ (опция), что подходит для испытаний температурного дрейфа и экологического стресс-скрининга.
3. Каков диапазон угловой скорости и точность позиционирования?
Диапазон угловой скорости составляет от 0.001°/s до 1200°/s. Точность углового позиционирования достигает ±1″, а повторяемость находится в пределах от ±1″ до ±8″.
