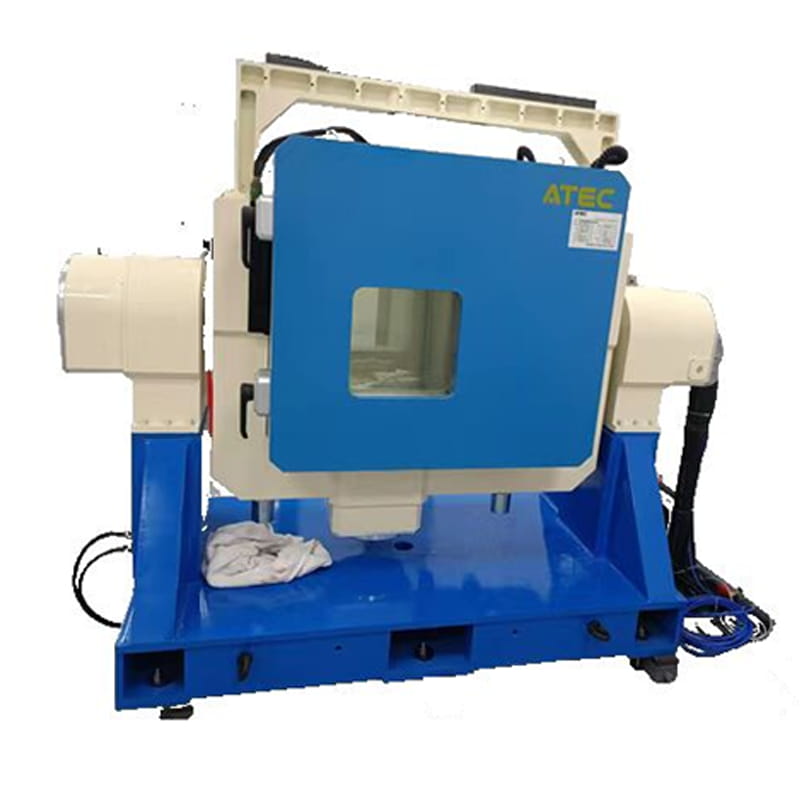

Двухосевой стенд угловой скорости с температурной камерой T2G400PR-2M / T2G500PR-2M / T2G550PR-2M
Двухосевой испытательный поворотный стол с температурным контролем состоит из механической платформы, шкафа управления и соединительных кабелей и предназначен для получения динамических характеристик и проведения функциональных испытаний изделий по направлениям тангажа и азимута.
-
Номер детали :
T2G400PR-2M / T2G500PR-2M / T2G550PR-2M
-
Минимальный заказ :
1
чем мы можем помочь
Вы можете связаться с нами любым удобным способом. Мы поможем подобрать подходящую конфигурацию стенда и ответим по телефону или электронной почте.
- Описание
Серия продукции и параметры
| Параметр | T2G400PR-2M | T2G500PR-2M | T2G550PR-2M |
| Конструктивный тип | U-T | U-T | U-T |
| Размер стола | φ400 | φ500 | φ550 |
| Максимальная масса нагрузки | 5KG~50KG | 5KG~50KG | 5KG~50KG |
| Плоскостность стола | 0.02mm | 0.02mm | 0.02mm |
| Биение стола | 0.02mm | 0.02mm | 0.02mm |
| Точность вращения | Внутреннее кольцо: ± 1″~± 5″ Наружное кольцо: ± 3″~± 10″ |
Внутреннее кольцо: ± 1″~± 5″ Наружное кольцо: ± 3″~± 10″ |
Внутреннее кольцо: ± 1″~± 5″ Наружное кольцо: ± 3″~± 10″ |
| Диапазон углового положения | 0~360° непрерывное вращение | 0~360° непрерывное вращение | 0~360° непрерывное вращение |
| Точность позиционирования по углу | Внутреннее кольцо: ± 1″~± 10″ Наружное кольцо: ± 3″~± 10″ |
Внутреннее кольцо: ± 1″~± 10″ Наружное кольцо: ± 3″~± 10″ |
Внутреннее кольцо: ± 1″~± 10″ Наружное кольцо: ± 3″~± 10″ |
| Повторяемость углового положения | Внутреннее кольцо: ± 1″~± 5″ Наружное кольцо: ± 3″~± 7″ |
Внутреннее кольцо: ± 1″~± 5″ Наружное кольцо: ± 3″~± 7″ |
Внутреннее кольцо: ± 1″~± 5″ Наружное кольцо: ± 3″~± 7″ |
| Диапазон угловой скорости | Внутреннее кольцо: 0.001~1500°/s Наружное кольцо: 0.001~300°/s |
Внутреннее кольцо: 0.001~1500°/s Наружное кольцо: 0.001~300°/s |
Внутреннее кольцо: 0.001~1500°/s Наружное кольцо: 0.001~300°/s |
| Точность и стабильность угловой скорости | (среднее 1°) 5×10-3 (среднее 10°) 5×10-4 (среднее 360°) 5×10-5 |
(среднее 1°) 5×10-3 (среднее 10°) 5×10-4 (среднее 360°) 5×10-5 |
(среднее 1°) 5×10-3 (среднее 10°) 5×10-4 (среднее 360°) 5×10-5 |
| Максимальное угловое ускорение | Внутреннее кольцо: 1500°/s² Наружное кольцо: 300°/s² |
Внутреннее кольцо: 1500°/s² Наружное кольцо: 300°/s² |
Внутреннее кольцо: 1500°/s² Наружное кольцо: 300°/s² |
| Режим работы | Скорость, положение, качание | Скорость, положение, качание | Скорость, положение, качание |
| Токосъемное кольцо | 30 колец (опция) | 30 колец (опция) | 30 колец (опция) |
| MTBF | ≥2000 | ≥2000 | ≥2000 |
| Непрерывное время работы | ≥12 часов | ≥12 часов | ≥12 часов |
| Интерфейс связи | RS422/RS232/Ethernet (опция) | RS422/RS232/Ethernet (опция) | RS422/RS232/Ethernet (опция) |
| Параметры температурной камеры | |||
| Размер внутренней камеры | 500×500×500mm | 6000×600×600mm | 650×650×650mm |
| Диапазон регулирования температуры | -60~150 ℃ (опция) | -60~150 ℃ (опция) | -60~150 ℃ (опция) |
| Скорость изменения температуры | ± 2 ℃~± 5 ℃ (опция) | ± 2 ℃~± 5 ℃ (опция) | ± 2 ℃~± 5 ℃ (опция) |
| Колебание температуры | ± 0.3 ℃~± 1 ℃ (опция) | ± 0.3 ℃~± 1 ℃ (опция) | ± 0.3 ℃~± 1 ℃ (опция) |
| Равномерность температуры | ≤2℃ | ≤2℃ | ≤2℃ |
| Отклонение температуры | ≤±2℃ | ≤±2℃ | ≤±2℃ |
| Обдув сухим воздухом | опция | опция | опция |
| Полоса пропускания | Внутреннее кольцо: 10Hz (регулируется) Наружное кольцо: 5Hz (регулируется) |
Внутреннее кольцо: 10Hz (регулируется) Наружное кольцо: 5Hz (регулируется) |
Внутреннее кольцо: 10Hz (регулируется) Наружное кольцо: 5Hz (регулируется) |
| Размер загрузки | φ300*400 | φ350*450 | φ500*500 |
Производственный процесс
Фотографии продукта
Компоновка двухосевого поворотного стола
Система измерения угловой скорости
Оборудование для испытаний вращательного движения
Сценарии применения
Применение двухосевого стенда угловой скорости
По направлениям тангажа и азимута испытываемое изделие получает задаваемое движение в условиях высоких и низких температур для проверки динамических характеристик и выполнения функциональных испытаний и калибровки.
FAQ
1. Какие устройства можно испытывать на этом двухосевом стенде?
Он подходит для испытаний инерциальных навигационных систем (INS), MEMS-гироскопов, IMU, волоконно-оптических гироскопов, датчиков ориентации и других устройств, связанных с угловым движением.
2. Какие интерфейсы связи доступны и поддерживается ли дистанционное управление?
Стандартно поддерживаются интерфейсы RS422 и RS232, опционально доступен Ethernet. Поддерживаются дистанционное управление и сбор данных через ПК.
3. Как долго система может работать непрерывно и возможна ли работа 24/7?
Система может работать непрерывно не менее 12 часов. При корректном охлаждении и обслуживании поддерживается и круглосуточная эксплуатация 24/7.
