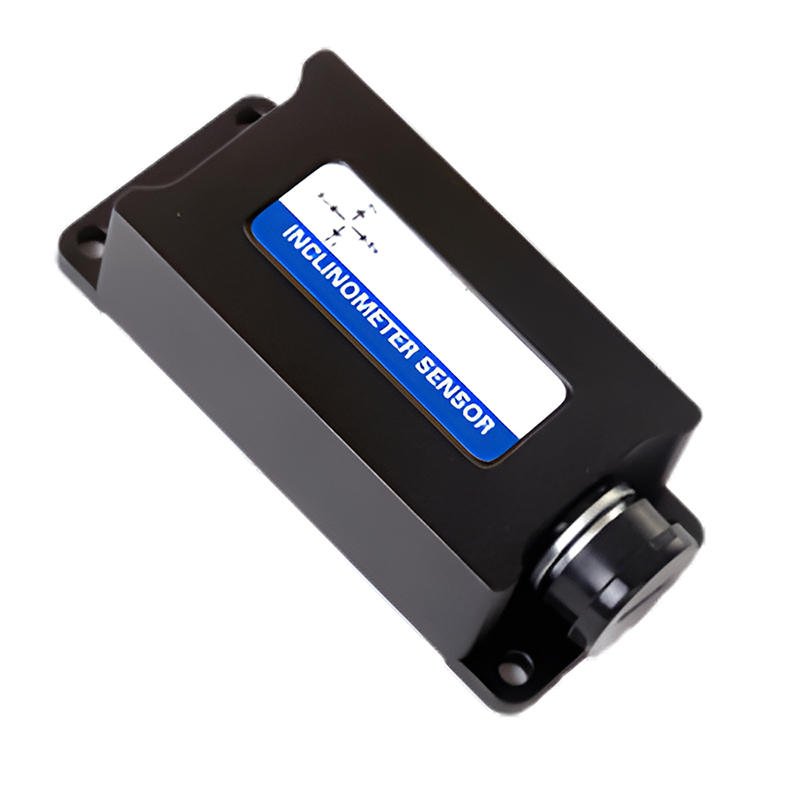

MEMS-инклинометр T700-E средней точности с выходом 0~5V / 0,5-4,5V / 0~10V, вибростойкостью 20000g и широким температурным диапазоном -40~+85°C
T700-E представляет собой двухосевой датчик наклона с аналоговым выходом напряжения. Пользователю достаточно считывать значение напряжения датчика, чтобы вычислить текущий угол наклона объекта. Встроенный MEMS-маятник измеряет изменения статического гравитационного поля, преобразует их в изменение угла наклона и выводит через напряжение (0~10V, 0.5-4.5V, 0~5V опционально). Изделие использует бесконтактный принцип измерения, может в реальном времени выдавать текущую ориентацию и угол наклона, отличается малыми габаритами и хорошей стойкостью к ударам и вибрации, особенно подходит для строительной техники и других жестких промышленных условий.
-
Номер детали :
T700-E
-
Минимальный заказ :
1
чем мы можем помочь
Вы можете связаться с нами удобным для вас способом. Мы готовы ответить по электронной почте или телефону и помочь подобрать подходящий инклинометр под вашу задачу.
- Описание
Серии и параметры продукта
| Параметр | Условия | T700-E-10 | T700-E-30 | T700-E-60 | T700-E-90 | Ед. |
| Диапазон измерения | ±10 | ±30 | ±60 | ±90 | ° | |
| Измеряемая ось | ось | X, Y | X, Y | X, Y | X, Y | |
| Температурный дрейф нуля | -40～85° | ±0.002 | ±0.002 | ±0.002 | ±0.002 | °/℃ |
| Температурный коэффициент чувствительности | -40～85° | ≤100 | ≤100 | ≤100 | ≤100 | ppm/℃ |
| Частотная характеристика | Отклик по постоянному току | 100 | 100 | 100 | 100 | Hz |
| Разрешение | Полоса 5Hz | 0.001 | 0.002 | 0.002 | 0.002 | ° |
| Точность | -40～85℃ | 0.01 | 0.02 | 0.03 | 0.05 | ° |
| Смещение нулевой точки | Выход при 0° | Выход 0-5V: 2.5V, выход 0-10V: 5V | V | |||
| Долговременная стабильность | -40～85℃ | <0.013 | <0.022 | <0.031 | <0.054 | ° |
| Время запуска после включения | 0.2 | s | ||||
| Время отклика | 0.01 | s | ||||
| Выходной сигнал | 0-5V, 0.5-4.5V, 0-10V | |||||
| Среднее время работы | ≥55000 часов/цикл | |||||
| Ударопрочность | 20000g, 0.5ms, 3 раза/ось | |||||
| Вибростойкость | 10grms、10～1000Hz | |||||
| Сопротивление изоляции | ≥100MΩ | |||||
| Степень водозащиты | IP67 | |||||
| Кабель | Стандартный кабель длиной 1.5 м, износостойкий, маслостойкий, широкотемпературный, экранированный 6×0.3mm2 | |||||
| Масса | 150 г (без упаковочной коробки) | |||||
Производственный процесс
Похожие продукты

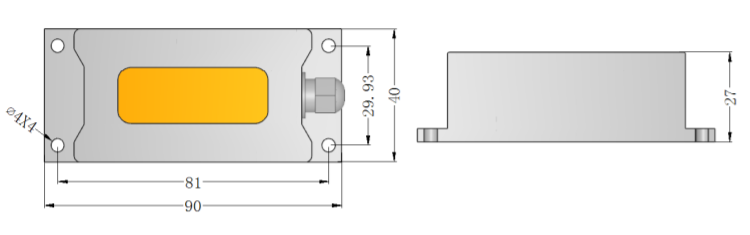

Габариты продукта
Размер изделия: L90*W40*H27MM
По умолчанию датчик устанавливается горизонтально вверх. Во время монтажа поверхность установки датчика должна оставаться параллельной измеряемой целевой поверхности; способ установки следует сверять со схемой вращения. Если требуется другой способ монтажа, ориентируйтесь на схему «Способ установки изделия» и укажите это при заказе.
Сценарии применения
Применение датчика наклона
T700-E представляет собой промышленный среднеточный двухосевой датчик наклона с аналоговым выходом напряжения. Основанный на принципе емкостного микромаятника, он преобразует изменения гравитации в данные о наклоне, предлагает гибкие варианты выхода 0~5V / 0.5~4.5V / 0~10V и опциональные интерфейсы RS232/RS485. При точности 0.01°, ударопрочности 20000g и защите IP67 (-40~+85℃) датчик хорошо подходит для выравнивания железнодорожной колеи, мониторинга мостов и плотин, управления прецизионными станками и измерения пространственного положения строительной техники.

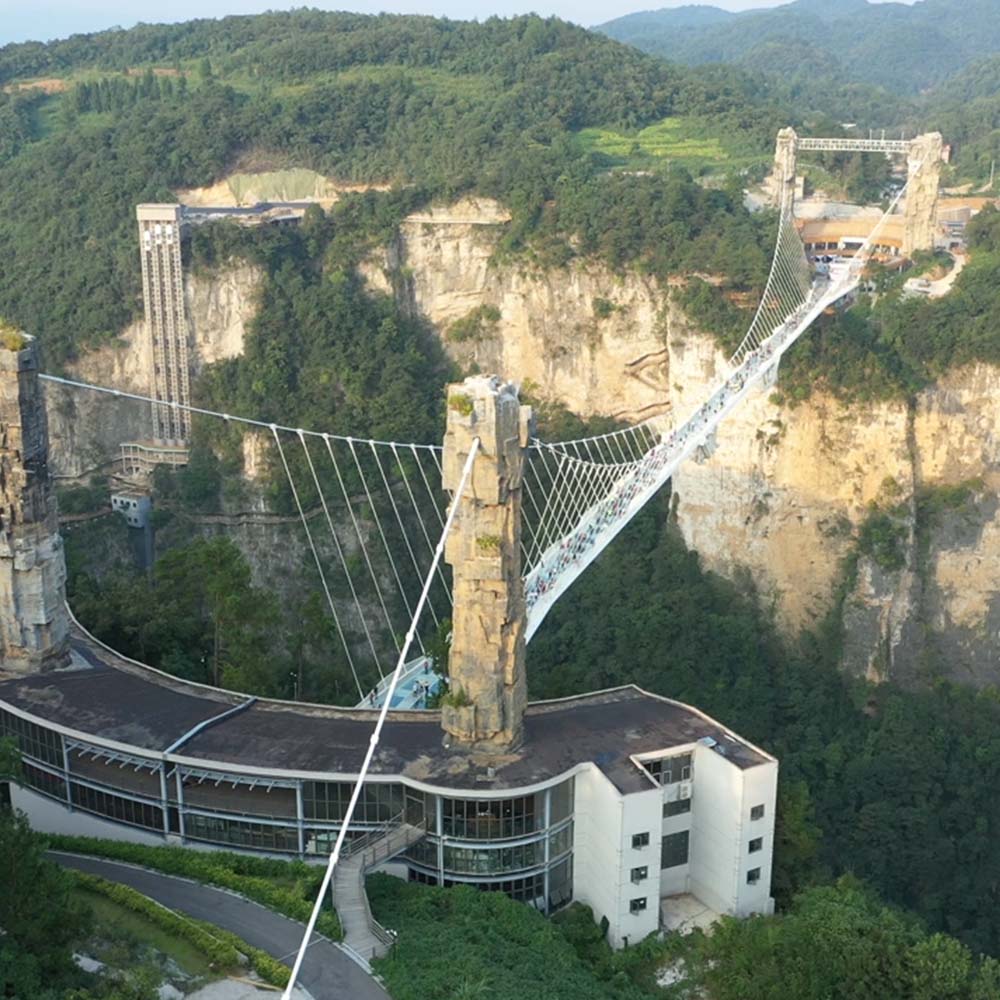

Железнодорожный и мостовой мониторинг
Строительство и выравнивание подвесов
Автономное вождение
FAQ
1. Каков диапазон измерения датчика T700-E?
T700-E поддерживает двухосевое измерение наклона в диапазоне ±90°; также доступны опциональные диапазоны ±10°, ±30° и ±60°, а для одноосевого исполнения возможны 0~±180° или 0~360°.
2. Каковы точность и разрешение этого датчика?
Он обеспечивает точность 0.01°~0.05°, разрешение 0.002° и долговременную стабильность 0.013°~0.054°,
что гарантирует высокую точность и надежность в промышленных условиях.
3. Какие типы выходов поддерживает T700-E?
T700-E поддерживает аналоговые выходы напряжения: 05V, 0.54.5V или 0~10V.
Опционально доступны интерфейсы RS232 и RS485.
