Цифровой трехосевой датчик наклона T700-C на одной плате, точность 0,02°, разрешение 0,005°, выходы RS232/RS485/RS422/TTL/Modbus/CAN
T700-C представляет собой цифровой датчик наклона по осям X, Y, Z со встроенным высокоточным 16-битным A/D-преобразователем. Через алгоритм фильтрации n-го порядка он выводит итоговые значения наклона по осям X, Y и Z. Опционально доступны интерфейсы RS232, RS485, RS422, TTL, Modbus и Canopen. Изделие корректирует температурный дрейф датчика по изменениям температуры, отслеживаемым встроенным температурным сенсором, чтобы обеспечить повторяемость работы в условиях низких и высоких температур. Поддерживается выходная частота 100HZ.
Номер детали :
T700-C
Заказ (MOQ) :
1
чем мы можем помочь
Вы можете связаться с нами удобным для вас способом. Мы готовы ответить по электронной почте или телефону и помочь подобрать подходящий инклинометр под вашу задачу.
- Описание
Серии и параметры продукта
| Параметр | Условия | T700-C-10 | T700-C-30 | T700-C-60 | T700-C-90 | Ед. |
| Диапазон измерения | ±10 | ±30 | ±60 | ±90 | ° | |
| Измеряемая ось | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | ||
| Температурный дрейф нуля | -40～85° | ±0.005 | ±0.005 | ±0.005 | ±0.005 | °/℃ |
| Sensitivity temperature coefficient | -40～85° | ≤100 | ≤100 | ≤100 | ≤100 | ppm/℃ |
| Частотная характеристика | Отклик по постоянному току | 100 | 100 | 100 | 100 | Hz |
| Разрешение | 0.005 | 0.005 | 0.005 | 0.005 | ° | |
| Точность | 0.02 | 0.03 | 0.04 | 0.05 | ° | |
| Долговременная стабильность | <0.023 | <0.035 | <0.045 | <0.054 | ° | |
| Время запуска после включения | 0.2 | s | ||||
| Время отклика | 0.01 | s | ||||
| Скорость вывода | 5Hz, (15Hz, 35Hz, 50Hz, 100HZ can be set) (RS485 does not have this function) |
|||||
| Выходной сигнал | RS232/RS485/RS422/TTL/PWM/CAN/(MODBUS Optional) | |||||
| Среднее время работы | ≥45000 hours/time | |||||
| Ударопрочность | 20000g, 0.5ms, 3 times/axis | |||||
| Вибростойкость | 10grms、10～1000Hz | |||||
| Сопротивление изоляции | ≥100MΩ | |||||
| Степень водозащиты | IP66 | |||||
| Кабель | Standard 10cm length, wear-resistant, oil-proof, wide temperature, shielded cable 4*0.3mm2 | |||||
| Масса | 10g (excluding packaging box) | |||||
Производственный процесс
Похожие продукты

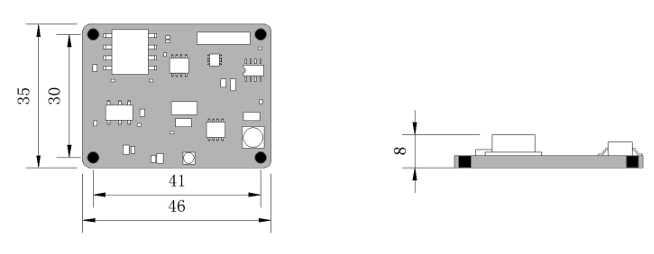

Габариты продукта
Размер изделия: L46*W35*H8MM
По умолчанию датчик устанавливается горизонтально вверх. Во время монтажа поверхность установки датчика должна оставаться параллельной измеряемой целевой поверхности; способ установки следует сверять со схемой вращения. Если требуется другой способ монтажа, ориентируйтесь на схему «Способ установки изделия» и укажите это при заказе.
Сценарии применения
Применение датчика наклона
T700-C представляет собой промышленный трехосевой цифровой датчик наклона на одной плате, подходящий для полного пространственного мониторинга положения в системах мостового и строительного мониторинга, выравнивания платформ и прецизионного оборудования. Он поддерживает диапазоны ±10°/±30°/±60°/±90°, обеспечивает точность до 0.02°, разрешение 0.005°, цифровые интерфейсы RS232/RS485/RS422/TTL/CAN/Modbus и стабильную работу в тяжелых промышленных условиях.
Railway and Bridge Monitoring
Construction and Gimbal Leveling
Autonomous Driving
FAQ
1. Каков диапазон измерения датчика T700-C?
T700-C поддерживает трехосевое измерение наклона в диапазоне ±90°; также доступны опциональные диапазоны ±10°, ±30° и ±60°, что подходит для полного пространственного мониторинга положения.
2. Каковы точность и разрешение этого датчика?
Он обеспечивает точность до 0.02°, разрешение 0.005° и долговременную стабильность ≤0.023°,
что обеспечивает точные измерения для промышленного применения.
3. Какие выходные интерфейсы доступны?
T700-C поддерживает цифровые выходы RS232, RS485, RS422, TTL, CAN и Modbus (опционально).
