Недорогой цифровой двухосевой датчик наклона T7-C с разрешением 0,05°, точностью 0,3° и компактным MEMS-модулем
Серия T7-C представляет собой новое поколение цифровых MEMS-датчиков наклона малого объема, выпущенное компанией Micro-Magic Inc Hi-Tech Company. Встроенный двухканальный гравитационный блок измеряет ускорение силы тяжести и преобразует его в изменение угла наклона, что позволяет определять углы крена и тангажа выходного сигнала относительно горизонтальной плоскости. Поддерживаются интерфейсы RS232, RS485, RS422, Modbus и TTL, а встроенная система управления MCU выполняет вторичную коррекцию линейности, компенсируя снижение точности из-за недостаточной коррекции в аналоговых моделях.
Номер детали :
T7-C
Заказ (MOQ) :
1
Измеряемая ось :
Двухосевой (одноосевой опционально)
Высокое разрешение :
0.05
Входное напряжение :
DC+5V (9~36V can be customized)
Рабочая температура :
-40～+85℃
Степень защиты :
IP67 (IP68 can be customized)
Точность :
0.3
чем мы можем помочь
Вы можете связаться с нами удобным для вас способом. Мы готовы ответить по электронной почте или телефону и помочь подобрать подходящий инклинометр под вашу задачу.
- Описание
Серии и параметры продукта
| Параметр | Условия | T7-C-10 | T7-C-30 | T7-C-60 | T7-C-90 | Ед. | |
| Диапазон измерения | ±10 | ±30 | ±60 | ±90 | ° | ||
| Измеряемые оси | X, Y | X, Y | X, Y | X, Y | |||
| Температурный дрейф нуля | -40～85° | ±0.05 | ±0.05 | ±0.05 | ±0.05 | °/°C | |
| Температурный коэффициент чувствительности | -40～85° | ≤200 | ≤200 | ≤200 | ≤200 | ppm/°C | |
| Частотная характеристика | Отклик по постоянному току | 100 | 100 | 100 | 100 | Hz | |
| Разрешение | Полоса 5Hz | 0.05 | 0.05 | 0.05 | 0.05 | ° | |
| Точность | -40～85℃ | 0.2 | ° | ||||
| Долговременная стабильность | -40～85℃ | <0.3 | ° | ||||
| Время запуска | 0.2 | s | |||||
| Время отклика | 0.01 | s | |||||
| Автоматическая частота выдачи | Выход 5Hz; можно установить 15Hz, 35Hz и 50Hz (RS485 не имеет этой функции) | ||||||
| Выходной сигнал | RS232/RS485/RS422/TTL/PWM/CAN/MODBUS can be ordered | ||||||
| Средний ресурс работы | ≥55000 hours/time | ||||||
| Ударопрочность | 3000g, 0.5ms, 3 times/axis | ||||||
| Вибростойкость | 10grms、10～1000Hz | ||||||
| Сопротивление изоляции | ≥100MΩ | ||||||
| Степень водозащиты | IP67 | ||||||
| Кабель | Standard 1.5 meter-length, wear-resistant, oil-proof, wide temperature, shielded cable 4*0.2mm2 | ||||||
| Масса | 60g (excluding packaging box) | ° | |||||
Производственный процесс
Похожие продукты
Габариты продукта
Product size: L55*W37*H24mm
The default is to install horizontally upward: During installation, the sensor installation surface should be kept parallel to the measured target surface; please refer to the rotation diagram for the installation method. If other installation methods are required, please refer to the schematic description of «Product Installation Method» and make a note when ordering.
Сценарии применения
Применение датчика наклона
Недорогой двухосевой датчик наклона T7-C с протоколом CAN подходит для контроля наклона в жестких промышленных сценариях, включая мониторинг опор ЛЭП, карьерные самосвалы и солнечное фотоэлектрическое слежение. Он обеспечивает точность 0.3°, разрешение 0.05°, выход CANopen, защиту IP67 (IP68 по заказу), промышленный температурный диапазон -40~+85℃, высокую виброустойчивость (>2500g), малые габариты и хорошую экономичность.
Мониторинг железных дорог и мостов
Строительная техника и выравнивание подвесов
Автономное вождение
FAQ
1. Каков диапазон измерения датчика T7-C?
T7-C поддерживает двухосевые диапазоны измерения ±10°, ±30°, ±60° и ±90° (опционально).
2. Каковы точность и разрешение этого датчика?
Точность составляет ±0.3°, а разрешение 0.05°, что подходит для промышленных применений.

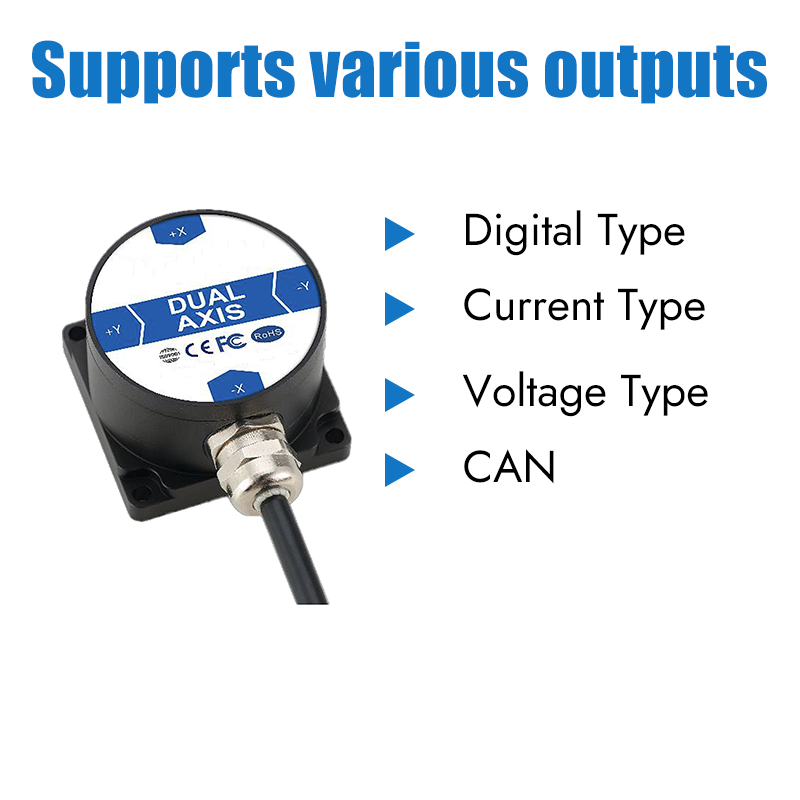

3. Какие интерфейсы вывода доступны?
T7-C поддерживает варианты вывода RS232, RS485, RS422, TTL, PWM, CAN и Modbus.
