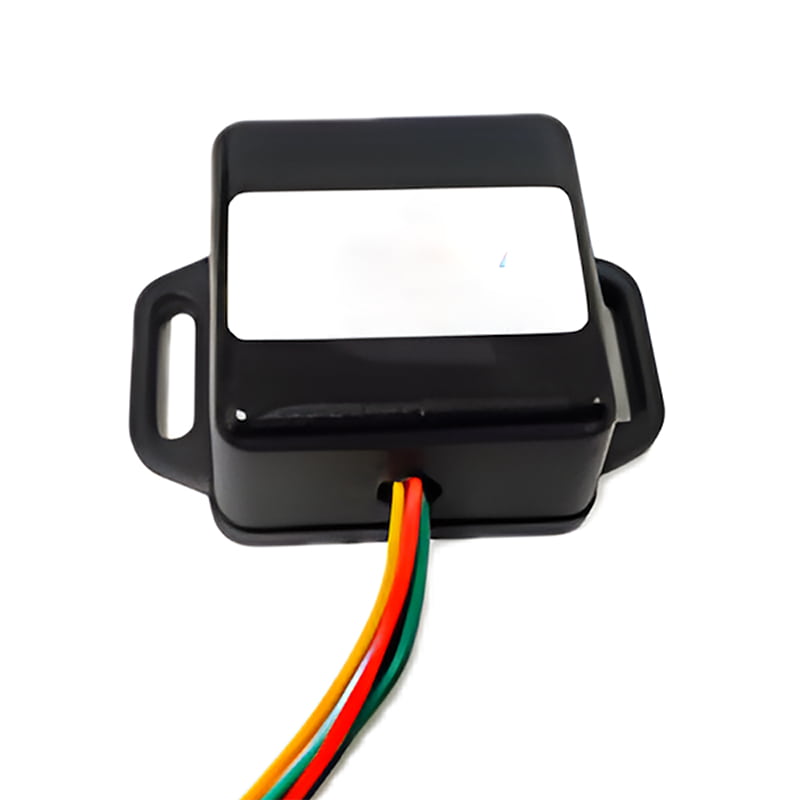

Цифровой двухосевой датчик наклона MEMS с выходом RS232 / RS485 / RS422 / Modbus
Серия T7-A представляет собой новое поколение цифровых датчиков наклона малого объема Micro-Magic Inc, выпущенное компанией MXMW Hi-Tech Company. Встроенный двухканальный гравитационный блок наклона измеряет динамическое ускорение силы тяжести и преобразует его в изменение угла наклона, что позволяет измерять углы крена и тангажа выходного сигнала датчика относительно горизонтальной плоскости. В качестве опции доступны интерфейсы RS232, RS485, RS422, Modbus и TTL. Благодаря встроенной системе управления MCU линейность выходного сигнала дважды корректируется, что компенсирует снижение точности, вызванное недостаточной коррекцией аналогового типа.
Номер детали :
T7-A
Заказ (MOQ) :
1
Измеряемая ось :
Двухосевой контроль наклона (одноосевое исполнение опционально)
Высокое разрешение :
0.05°
Входное напряжение :
DC+5V(DC 9~36V can be customized)
Рабочая температура :
-40～+85℃
Степень защиты :
IP67 (IP68 can be customized)
Точность :
0.3°
чем мы можем помочь
Вы можете связаться с нами удобным для вас способом. Мы готовы ответить по электронной почте или телефону и помочь подобрать подходящий инклинометр под вашу задачу.
- Описание
Серии и параметры продукта
| Параметр | Условия | T7-A-10 | T7-A-30 | T7-A-60 | T7-A-90 | Ед. | |
| Диапазон измерения | ±10 | ±30 | ±60 | ±90 | ° | ||
| Измеряемые оси | X, Y | X, Y | X, Y | X, Y | |||
| Температурный дрейф нуля | -40～85° | ±0.05 | ±0.05 | ±0.05 | ±0.05 | °/°C | |
| Температурный коэффициент чувствительности | -40～85° | ≤200 | ≤200 | ≤200 | ≤200 | ppm/°C | |
| Частотная характеристика | Отклик по постоянному току | 100 | 100 | 100 | 100 | Hz | |
| Разрешение | Полоса 5Hz | 0.05 | 0.05 | 0.05 | 0.05 | ° | |
| Точность | -40～85℃ | 0.3 | ° | ||||
| Долговременная стабильность | -40～85℃ | <0.32 | ° | ||||
| Время запуска | 0.2 | s | |||||
| Время отклика | 0.01 | s | |||||
| Автоматическая частота выдачи | Выход 5Hz; можно установить 15Hz, 35Hz и 50Hz (RS485 не имеет этой функции) | ||||||
| Выходной сигнал | RS232/RS485/RS422/TTL/PWM/ CAN/(MODBUS Optional) | ||||||
| Средний ресурс работы | ≥55000 hours/time | ||||||
| Ударопрочность | 2500g, 0.5ms, 3 times/axis | ||||||
| Вибростойкость | 10grms、10～1000Hz | ||||||
| Сопротивление изоляции | ≥100MΩ | ||||||
| Степень водозащиты | IP67 | ||||||
| Кабель | Standard 1.5 meter-length, wear-resistant, oil-proof, wide temperature, shielded cable 4*0.2mm2 | ||||||
| Масса | 7g (excluding packaging box) | ° | |||||
Производственный процесс
Похожие продукты
Габариты продукта
Product size: L55*W37*H24mm
The default is to install horizontally upward: During installation, the sensor installation surface should be kept parallel to the measured target surface; please refer to the rotation diagram for the installation method. If other installation methods are required, please refer to the schematic description of «Product Installation Method» and make a note when ordering.
Сценарии применения
Применение датчика наклона
T7-A представляет собой промышленный двухосевой цифровой датчик наклона, предназначенный для компактного и надежного измерения наклона. Основанный на емкостной MEMS-технологии микромаятника, он определяет изменения силы тяжести и преобразует их в данные углов крена и тангажа в реальном времени. При точности 0.25°, разрешении 0.05°, нескольких вариантах выходов (RS232/RS485/RS422/TTL, с Modbus в качестве опции), широком диапазоне рабочих температур от -40 до +85°C и защите IP67 он хорошо подходит для мониторинга опор ЛЭП, солнечных систем слежения, автовышек, медицинского оборудования, выравнивания панорамных платформ и контроля угла строительной техники.
Мониторинг железных дорог и мостов
Строительная техника и выравнивание подвесов
Автономное вождение
FAQ
1. Каков диапазон измерения датчика наклона T7-A?
T7-A поддерживает двухосевые диапазоны измерения ±10°, ±30°, ±60° и ±90° (опционально). Для одноосевых моделей доступны варианты 0~±180° или 0~360°.
2. Каковы точность и разрешение этого датчика?
Датчик обеспечивает высокую точность ±0.3° и разрешение 0.05°, что делает его подходящим для точных промышленных применений.
3. Какие интерфейсы вывода доступны?
Поддерживаются различные цифровые выходы, включая RS232, RS485, RS422, TTL, PWM и Modbus (опционально), что обеспечивает совместимость с разными системами управления.
