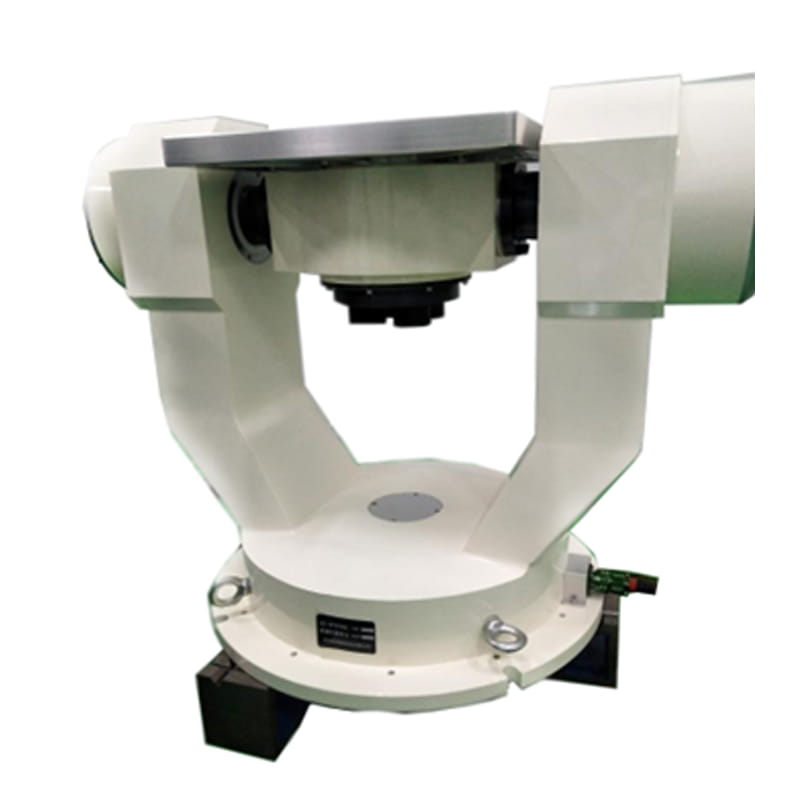

Испытательный стенд для угловой вибрации с одной осью
Одноосевой стенд угловой вибрации состоит из двух основных частей: механической платформы и системы измерения и управления. Он использует вертикальную конструкцию и прецизионную механическую валовую систему, имеет функции позиционирования и вибрации и применяется для вибрационных испытаний и калибровки инерциальных систем.
-
Номер детали :
T1G200V
-
Минимальный заказ :
1
чем мы можем помочь
Вы можете связаться с нами любым удобным способом. Мы поможем подобрать подходящую конфигурацию одноосевого вибрационного стола, частоту, нагрузку и опции управления под вашу задачу.
- Описание
Серия продукции и параметры
| Категория | Параметр | T1G200V | |
| Требования к нагрузке | Тип конструкции | Вертикальный | |
| Размер нагрузки | Дисковый Φ200 | ||
| Масса нагрузки | 3 кг | ||
| Плоскостность стола | 0.02 мм | ||
| Биение стола | 0.02 мм | ||
| Точность вращения | ±3″ | ||
| Максимальная частота угловой вибрации | 100 Гц | ||
| Максимальное угловое ускорение | 10000°/с² | ||
| Искажение формы сигнала | ≤5% | ||
| Габариты испытуемого изделия | Φ100 | ||
| Разрешение | 0.36″ | ||
| Габаритные размеры | Определяется по согласованию (индивидуальный заказ) | ||
| RS422 | Максимальная | ≮115.2 Кбит/с | |
| скорость передачи | |||
| Разъём | Температура | 20℃±5℃ | |
| Рабочая среда | Влажность | 20%～80% RH Поддерживает настройку безопасного диапазона и использует двухуровневые меры защиты, включая программные и аппаратные. Обеспечивает защиту положения и скорости поворотного стола; стол оснащён защитой от превышения скорости, защитой от перегрузки по току и функцией аварийного отключения питания. |
|
| Требования безопасности | MTBF | >1000 ч | |
| Требования к качеству и надёжности | Время непрерывной работы | ≮8 ч | |
| Вероятность ошибки приёма данных | <10⁻⁶ | ||
| Срок службы | >15 лет | ||
| ЭМС от внешних источников | В центральном монтажном положении испытуемого изделия внутри рамы магнитное поле составляет менее 1 Гаусс и не создаёт помех при испытаниях инерциального измерительного блока (IMU). | ||
| Требования к ремонтопригодности | При проектировании оборудования необходимо учитывать тестируемость и ремонтопригодность, чтобы обеспечить своевременный ремонт в случае неисправностей. | ||
Производственный процесс
Сценарии применения
Применение одноосевого поворотного стола с температурным управлением
При различных температурах, подавая на одну ось только «вращательное воздействие», можно точно измерять и калибровать температурный дрейф, смещение нуля и масштабный коэффициент гироскопа/IMU на этой конкретной оси.
FAQ
1. Каково назначение этого стенда угловой вибрации?
Эта машина предназначена для испытаний на угловую вибрацию и калибровки инерциальных устройств, таких как MEMS-гироскопы, IMU и другие навигационные датчики. Она моделирует точное угловое движение по одной оси.
2. Какова точность вращения этого устройства?
Точность вращения составляет от ±1″ до ±3″ при разрешении 0.36″, что обеспечивает высокоточную калибровку чувствительных датчиков.
3. Каковы максимальная частота угловой вибрации и угловое ускорение?
Стол поддерживает диапазон частот 0-400 Гц и максимальное угловое ускорение до 100000°/s².
ОСТАВИТЬ СООБЩЕНИЕ
Если вас заинтересовал этот стенд угловой вибрации, оставьте свои контактные данные и требования. Мы подготовим точное коммерческое предложение.
