Одноосевой испытательный поворотный стол угловой скорости
Этот одноосевой поворотный стол угловой скорости используется для испытаний функций положения и скорости гироскопических компонентов и акселерометров, требует стабильной работы, надежной эксплуатации, простого управления и регулируемой треугольной опоры поворотного стола.
Система оснащена функциями управления положением, управления состоянием угловой скорости, отображения скорости и качания.
-
Номер детали :
T1P300PR-1 / T1G450PR-1 / T1G650PR-1 / T1SD300PR-1 / T1G1000PR-2
-
Минимальный заказ :
1
чем мы можем помочь
Вы можете связаться с нами любым удобным способом. Мы поможем подобрать подходящую конфигурацию одноосевого поворотного стола угловой скорости, нагрузки, диапазона скорости и опций управления под вашу задачу.
- Описание
Серия продукции и параметры
| Параметр | T1P300PR-1 | T1G450PR-1 | T1G650PR-1 | T1SD300PR-1 | T1G1000PR-2 |
| Конструктивный тип | Интегрированный | Вертикальный | Вертикальный | Стоячий и лежачий | Вертикальный |
| Размер стола | φ300 | φ450 | φ650 | φ300 | φ1000 |
| Максимальная масса нагрузки | 5kg | 5~40kg | 5~40kg | 5kg | 100~1000kg |
| Плоскостность стола | 0.02mm | 0.02mm | 0.05mm | 0.02mm | 0.1mm |
| Биение стола | 0.02mm | 0.02mm | 0.05mm | 0.02mm | 0.1mm |
| Точность вращения | ±1″~±5″ | ±1″~±5″ | ±2″~±5″ | ±1″~±5″ | ±5″~±10″ |
| Диапазон углового положения | 0~360° непрерывное вращение | 0~360° непрерывное вращение | 0~360° непрерывное вращение | 0~360° непрерывное вращение | 0~360° непрерывное вращение |
| Точность углового положения | ±1″~±10″ | ±1″~±10″ | ±3″~±10″ | ±2″~±10″ | ±0.05°~±0.5° |
| Повторяемость углового положения | ±1″~±7″ | ±1″~±7″ | ±2″~±8″ | ±1″~±7″ | ±0.03°~±0.4° |
| Диапазон угловой скорости | 0.001°~1000°/s | 0.001°~1200°/s | 0.001°~1000°/s | 0.001°~600°/s | 0.05°~150°/s |
| Точность и стабильность угловой скорости | (усреднение 1°) 5×10-3 (усреднение 10°) 5×10-4 (усреднение 360°) 5×10-5 |
(усреднение 1°) 5×10-3 (усреднение 10°) 5×10-4 (усреднение 360°) 5×10-5 |
(усреднение 1°) 5×10-3 (усреднение 10°) 5×10-4 (усреднение 360°) 5×10-5 |
(усреднение 1°) 5×10-3 (усреднение 10°) 5×10-4 (усреднение 360°) 5×10-5 |
(усреднение 1°) 5×10-3 (усреднение 10°) 5×10-4 (усреднение 360°) 5×10-5 |
| Максимальное угловое ускорение | 10000°/s² | 4000°/s² | 3000°/s² | 1000°/s² | 200°/s² |
| Режим работы | Скорость, положение, качание | Скорость, положение, качание | Скорость, положение, качание | Скорость, положение, качание | Скорость, положение, качание |
| Токосъемное кольцо | 30 колец (опция) | 30 колец (опция) | 30 колец (опция) | 30 колец (опция) | 30 колец (опция) |
| MTBF | ≥2000 | ≥2000 | ≥2000 | ≥2000 | ≥2000 |
| Полоса пропускания | 10Hz (регулируется) | 10Hz (регулируется) | 10Hz (регулируется) | 10Hz (регулируется) | 10Hz (регулируется) |
| Размер зоны нагрузки | φ250*250 | φ400*350 | φ600*550 | φ250*250 | φ800*500 |
| Непрерывное время работы | ≥ 12 часов | ≥ 12 часов | ≥ 12 часов | ≥ 12 часов | ≥ 12 часов |
| Интерфейс связи | RS422/RS232/Ethernet (опция) | RS422/RS232/Ethernet (опция) | RS422/RS232/Ethernet (опция) | RS422/RS232/Ethernet (опция) | RS422/RS232/Ethernet (опция) |
Производственный процесс
Фотографии продукта
Интегрированный тип

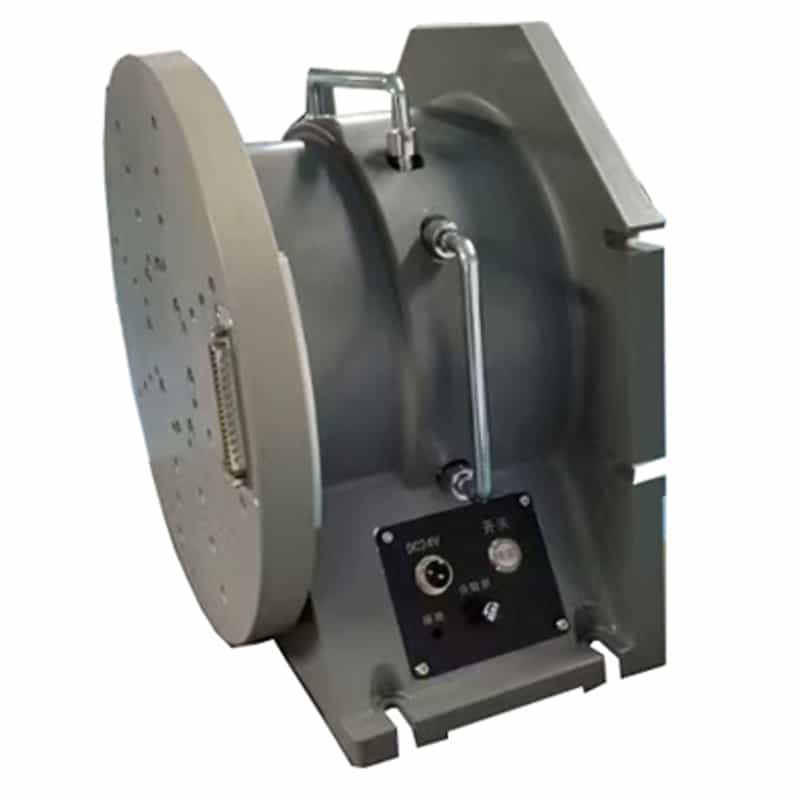

Стоячий и лежачий тип

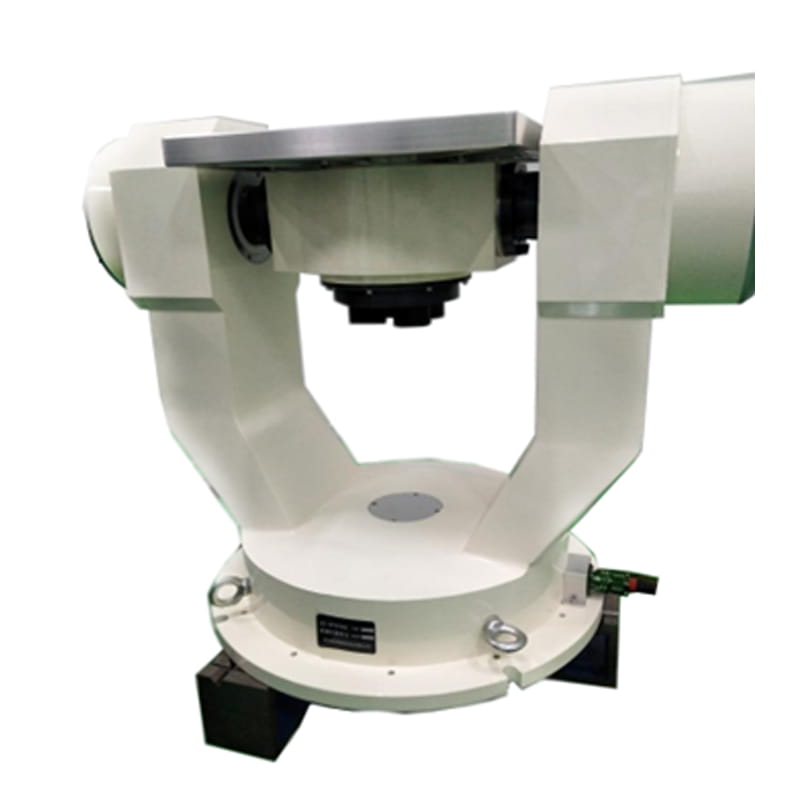

Вертикальный тип I
Вертикальный тип II
Вертикальный тип III
Сценарии применения
Применение одноосевого поворотного стола угловой скорости
Одноосевые поворотные столы используются для точного управления и воспроизведения углового положения и угловой скорости по одной оси, обеспечивая стандартную среду движения для калибровки, испытаний и проверки характеристик устройств, таких как IMU и INS.
FAQ
1. Какова основная функция этого одноосевого поворотного стола?
Он в основном используется для высокоточных испытаний и калибровки MEMS-гироскопов, акселерометров и инерциальных датчиков. Система поддерживает управление угловой скоростью, управление положением и функции качания.
2. Какой диапазон угловой скорости поддерживается?
Стандартный диапазон составляет от 0.001°/s до 1200°/s в зависимости от модели. По запросу доступны и индивидуальные диапазоны.
3. Поддерживается ли непрерывное вращение на 360°?
Да, все модели поддерживают непрерывное вращение в диапазоне углового положения 0~360°.
