Недорогой инерциальный гироскопический датчик MEMS MG-502 с OEM-поддержкой от китайского производителя
MG-502 — это высокоточный одноосевой MEMS-гироскоп, выпущенный компанией Micro-Magic Inc.
Благодаря малогабаритному керамическому корпусу он обладает высокой точностью, широким диапазоном, стойкостью к сильным ударам, широким температурным диапазоном и полностью цифровым выходом.
В основном используется в инерциальной навигации, интегрированной навигации, системах ориентации AHRS, системах стабилизации платформ, управлении полетом БПЛА и других подобных применениях.
Вы можете связаться с нами удобным для вас способом. Мы готовы помочь подобрать одноосевой MEMS-гироскоп для OEM-интеграции, навигации и систем стабилизации.
При вращении по часовой стрелке выход положительный, при выходе за диапазон сигнал ограничивается на уровне ±105%FS
Разрешение
24bit
bits
Скорость выдачи данных
12K
Hz
Частота обновления выходных данных при комнатной температуре
Групповая задержка
<1.5
ms
Задержка между физическим входным воздействием и выходным сигналом
@3DB
<90deg
deg
Полоса пропускания (-3dB)
200
Hz
Определяется как частота, при которой ослабление превышает -3dB
Масштабный коэффициент при 25°C
16000
lsb/deg/s
Заводская настройка
Повторяемость масштабного коэффициента (1σ)
<10
ppm
Повторяемость по дням при заданной температуре (1σ)
Изменение масштабного коэффициента по температуре (1σ)
<50
ppm
Во всем температурном диапазоне (1σ)
Нелинейность масштабного коэффициента (1σ)
<150
ppm
Доля динамического диапазона, рассчитанная по наилучшей аппроксимирующей прямой
Нестабильность смещения
<0.5
deg/hr
Вариация Аллана при 25°C
Стабильность смещения
<5
deg/hr
Сглаживание 10 с, GJB
Стабильность смещения
<15
deg/hr
Сглаживание 1 с, GJB
Случайное блуждание угла
<0.25
°/ √h
Вариация Аллана при 25°C
Ошибка смещения по температуре (1σ)
<15
deg/Hr
Во всем температурном диапазоне (1σ)
Температурные вариации смещения после калибровки (1σ)
<5
deg/Hr
Во всем температурном диапазоне (1σ)
Повторяемость смещения от запуска к запуску (1σ)
<5
deg/hr
Повторяемость по дням при заданной температуре (1σ)
Пиковый шум
<0.355
deg/s
Во всей полосе пропускания при комнатной температуре
Чувствительность к ускорению g
<3
°/hr/g
Любая ось, испытание в диапазоне ±1g
VRE
<3
°/hr/g（rms）
12gRMS, 20-2000
Время запуска
750m
s
Время до выхода на рабочий режим
Резонансная частота датчика
11.5-12.5Khz
Hz
Резонансная частота гироскопа
Удар (рабочий режим)
1000g，1ms
Удар (выживание)
10000g，10ms
Вибрация в рабочем режиме
18grms，Screen spectrum
Рабочая температура
-40 deg ~ +85 deg
Максимальная температура хранения (выживание)
-55 deg ~ +125 deg
Напряжение питания
5±0.25V
Потребляемый ток
40ma
Информация об упаковке
Серия MG-XXXX использует 48-контактный керамический корпус.

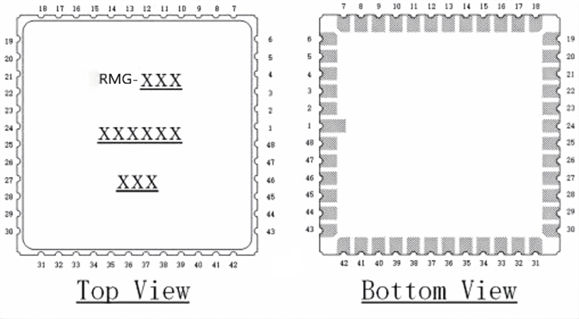

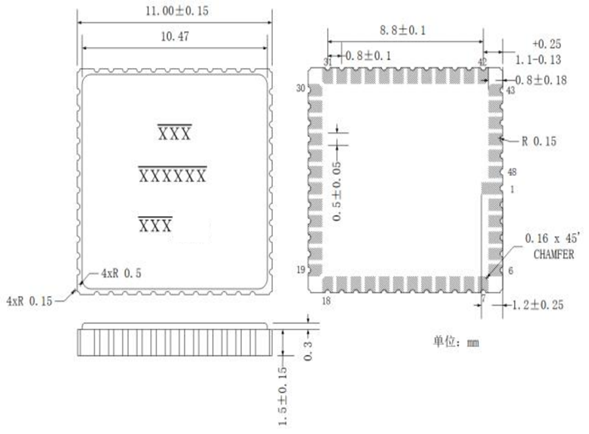

Рисунок 1. Схема корпусаРисунок 2. Габаритный чертеж корпуса
Ось вращения

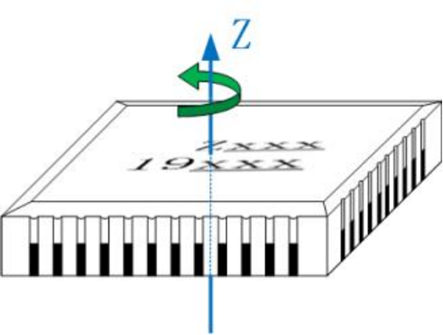

Рисунок 3. Схема определения оси вращения
MG-XXXX представляет собой одноосевой высокопроизводительный гироскоп, определяющий вращение вокруг оси, перпендикулярной поверхности кристалла.
Вращение против часовой стрелки вдоль оси вращения считается положительным направлением, а вращение по часовой стрелке вдоль той же оси считается отрицательным направлением.
Сценарии применения
Применение MEMS-гироскопов
MG502 — это высокопроизводительный одноосевой MEMS-гироскоп, который выводит данные угловой скорости и температуры через интерфейс SPI и подходит для высокоточных измерений вращения, а также для таких применений, как инерциальная навигация и стабилизация ориентации.
MG-XXXX — это датчик угловой скорости, который выводит данные через регистры. Каждый кадр данных содержит 2 байта температуры и 3 байта угловой скорости, хранящиеся в регистрах с адресов 0x30 по 0x34.
2. Какой интерфейс связи используется и в каком режиме работает SPI?
Устройство использует 4-проводной интерфейс SPI для доступа к регистрам. SPI работает в режиме 3 (CPOL=1, CPHA=1), при этом линия SCLK в состоянии покоя находится в высоком уровне, а выборка выполняется по нарастающему фронту.
3. Какова рекомендуемая частота SPI?
В документации указан рекомендуемый диапазон частоты SPI от 4 до 8 МГц.
