Всепозиционный электронный компас C9000-A промышленного класса, 6-осевой модуль IMU, для БПЛА, морских и геодезических применений
C9000-A представляет собой высокоточный 6-осевой всепозиционный электронный компас, выпущенный компанией Micro-Magic Inc Hi-Tech Company.
Он имеет цилиндрическую форму и состоит из промышленного микроконтроллера с высокой надежностью и сильной помехоустойчивостью, а также высокоточных датчиков наклона, магнитных датчиков и управляющих чипов.
Самостоятельно разработанные алгоритмы калибровки твердого и мягкого магнитного поля позволяют компасу устранять влияние магнитных полей даже в условиях помех, а запатентованный алгоритм компенсации наклона корректирует курс при больших углах наклона.
Номер детали :
C9000-A
Заказ (MOQ) :
1
Выходной режим :
RS232/RS485/TTL/RS422 (опционально)
Широкий рабочий температурный диапазон :
-55～+85℃
Входное напряжение :
DC +5V (DC +9~36V can be customized)
Степень защиты :
IP67 (IP68 customized)
ЧЕМ МЫ МОЖЕМ ПОМОЧЬ
Вы можете связаться с нами удобным для вас способом. Мы готовы ответить по электронной почте или телефону и помочь подобрать подходящее решение.
Подробнее
Серия продукции и параметры
| Параметр | C9000-A | |
|---|---|---|
| Параметры курса компаса | Точность курса | 0.3~0.5° (RMS, pitch<85°) |
| Разрешение | 0.1° | |
| Повторяемость | 0.05° | |
| Параметры наклона компаса | Точность по тангажу | 0.1° |
| Точность по крену | 0.01° (pitch<15°) | |
| 0.02° (pitch<50°) | ||
| 0.05° (pitch<80°) | ||
| Разрешение угла наклона | 0.005° | |
| Диапазон наклона | Pitch ±90°; Roll 360° | |
| Калибровка | Калибровка твердого железа | Да |
| Калибровка мягкого железа | Да | |
| Калибровка наклона | Да | |
| Физические свойства | Размер | L125*W22*H24 (mm) |
| Масса | 110g | |
| Разъем интерфейса RS-232/RS485 | 5-контактный авиационный разъем | |
| Характеристики интерфейса | Задержка запуска | <50ms |
| Максимальная частота выборки | 50 раз/сек | |
| Скорость связи RS-232 | 2400~19200 бод | |
| Связь RS-485 | опционально | |
| Связь TTL | опционально | |
| Формат вывода | шестнадцатеричный | |
| Питание | Поддерживаемое напряжение | DC +5V(9~36V) |
| Ток (макс.) | 40mA | |
| Рабочий режим | 30mA | |
| Окружающая среда | Диапазон хранения | -40℃--+125℃ |
| Рабочая температура | -40℃--+85℃ | |
| Вибростойкость | 3000g | |

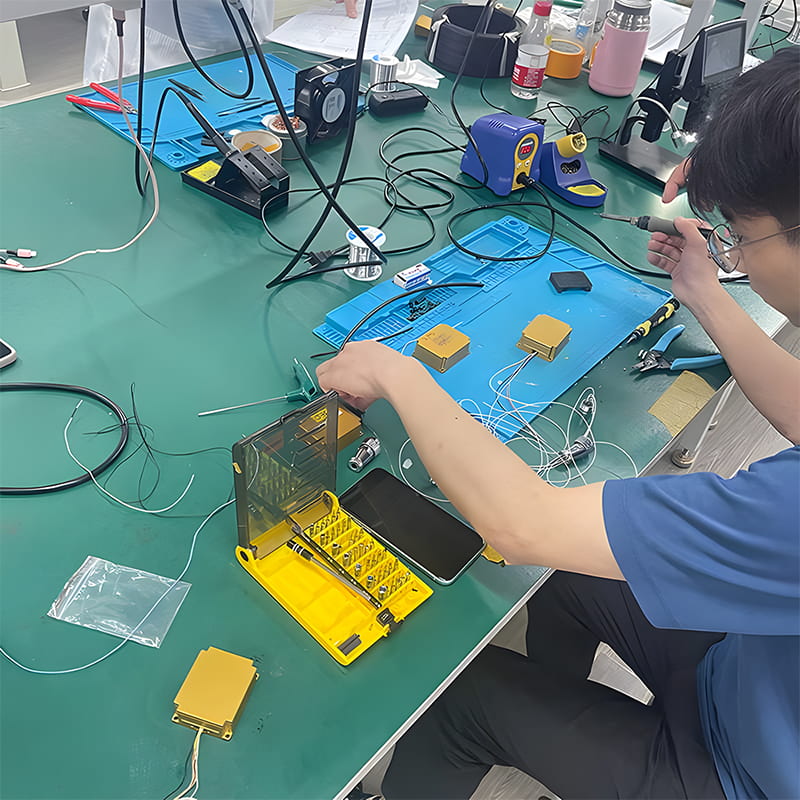

Производственный процесс
Габариты изделия
Размер изделия: L125*W24*H22MM.
По умолчанию применяется горизонтальная установка вверх. Во время монтажа монтажная поверхность датчика должна оставаться параллельной измеряемой поверхности цели. Способ установки см. на схеме вращения. Если требуется другой способ установки, ориентируйтесь на схему «Способ установки изделия» и указывайте это при заказе.
Сценарии применения
БПЛА
Транспортное средство
Помощь судовой навигации
Применение компаса
Цифровой компас может стабильно выдавать информацию о курсе и азимуте и подходит для опорного курса БПЛА, навигационной помощи транспортным средствам и судам, определения курса в геодезии и картографии, а также для выравнивания ориентации платформ и других сценариев.
Свяжитесь с намиБПЛАТранспортное средствоПомощь судовой навигации
FAQ
Q1: Какова точность курса компаса C9000-A?
C9000-A обеспечивает точность курса до 0.5°, что гарантирует точную навигацию в требовательных применениях.
Q2: Что означает «шесть осей» в этом компасе?
Он объединяет 3-осевой акселерометр, 3-осевой гироскоп и 3-осевой магнитометр, обеспечивая шестиосевое слияние датчиков для всепозиционного измерения.
Q3: Каков диапазон измерения наклона?
Он поддерживает измерение тангажа и крена ±180°, покрывая условия полного пространственного положения.
