Высокопроизводительный защищенный электронный компас IP67
C9-A представляет собой высокоточный трехмерный электронный компас, выпущенный компанией Micro-Magic Inc Hi-Tech Company.
Он использует передовую американскую запатентованную технологию 3D-компенсации, позволяя получать точные данные курса даже при наклоне изделия до ±40°.
Изделие отличается малыми размерами и низким энергопотреблением, подходит для стабилизации антенн, транспортных систем и интеграции в оборудование, а высокая виброустойчивость и надежность позволяют ему стабильно работать в крайне суровых условиях.
Номер детали :
C9-A
Заказ (MOQ) :
1
Выходной режим :
RS232/RS485/TTL/RS422 (опционально)
Широкий рабочий температурный диапазон :
-40～+85℃
Входное напряжение :
DC +5V (DC +9~36V can be customized)
Степень защиты :
IP67 (IP68 customized)
ЧЕМ МЫ МОЖЕМ ПОМОЧЬ
Вы можете связаться с нами удобным для вас способом. Мы готовы ответить по электронной почте или телефону и помочь подобрать подходящее решение.
Серия продукции и параметры
| Параметр | C9-A | |
|---|---|---|
| Параметры курса компаса | Точность курса | 1° (RMS, pitch<45°) |
| Разрешение | 0.1° | |
| Повторяемость | 0.3° | |
| Параметры наклона компаса | Точность по тангажу | 0.15° |
| Точность по крену | 0.15° | |
| Разрешение угла наклона | 0.01° | |
| Диапазон наклона | Pitch±90°; Roll±180° | |
| Калибровка | Калибровка твердого железа | Да |
| Калибровка мягкого железа | Да | |
| Калибровка наклона | Да | |
| Физические свойства | Размер | L55*W37*H24 (mm) |
| Масса | 75g | |
| Разъем интерфейса RS-232/RS485 | 5-контактный авиационный разъем | |
| Характеристики интерфейса | Задержка запуска | <50ms |
| Максимальная частота выборки | 50 раз/сек | |
| Скорость связи RS-232 | 2400~19200 бод | |
| Связь RS-485 | опционально | |
| Связь TTL | опционально | |
| Формат вывода | шестнадцатеричный | |
| Питание | Поддерживаемое напряжение | DC+5V(9~36V) |
| Ток (макс.) | 40mA | |
| Рабочий режим | 35mA | |
| Окружающая среда | Диапазон хранения | -40℃—+125℃ |
| Рабочая температура | -40℃—+85℃ | |
| Вибростойкость | 2600g | |
Производственный процесс

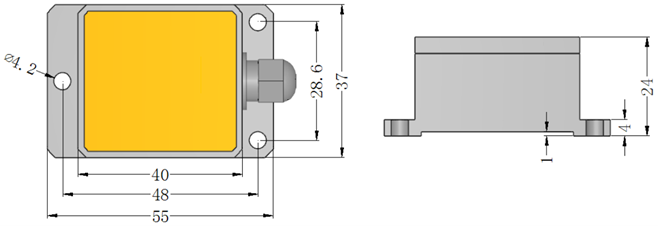

Габариты изделия
Размер изделия: L55*W37*H24MM.
По умолчанию применяется горизонтальная установка вверх. Во время монтажа монтажная поверхность датчика должна оставаться параллельной измеряемой поверхности цели. Способ установки см. на схеме вращения. Если требуется другой способ установки, ориентируйтесь на схему «Способ установки изделия» и указывайте это при заказе.
Сценарии применения
БПЛА
Транспортное средство
Помощь судовой навигации
Применение компаса
Цифровой компас может стабильно выдавать информацию о курсе и азимуте и подходит для опорного курса БПЛА, навигационной помощи транспортным средствам и судам, определения курса в геодезии и картографии, а также для выравнивания ориентации платформ и других сценариев.
БПЛАТранспортное средствоПомощь судовой навигации
FAQ
Q1: Какова точность курса этого компаса?
C9-A обеспечивает точность курса 1° (RMS, pitch<45°).
Q2: Сохраняет ли он точность при наклоне?
Да, он поддерживает компенсацию наклона ±40° с высокой стабильностью.
Q3: Какие выходные интерфейсы доступны?
Компас поддерживает цифровые выходные форматы RS232, RS485, TTL и RS422.
